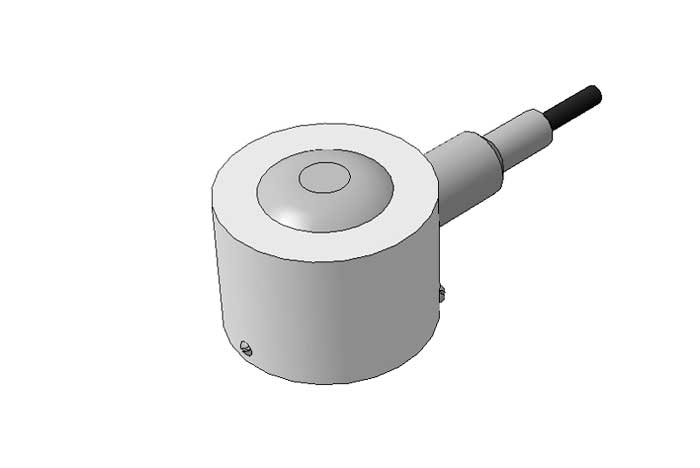

Датчик PPS-112

Average: 10 (1 vote)

Датчик PPS-112 предназначен для измерения квазистатических сжимающих усилий.

Область применения

Датчик силы широко используется для измерения опорных усилий, ударных нагрузок в ходовой части транспортных средств, в прессах и т.

Принцип действия

Датчик размещается в силовом потоке. Чувствительный элемент датчика является преобразователем, формирующим электрический сигнал, пропорциональный величине усилия.

Чувствительный элемент датчика PPS-112 изготовлен методом диффузионной сварки, электрические характеристики которого дополнительно термостабилизированы.

Технические характеристики
Параметры Значение
Номинальное усилие (Fном), кН 10,30,50
Измерение усилий сжатие
Допускаемая перегрузка от (Fном), % 50
Погрешность измерения, % 5
Время измерения с погрешностью 5%, с ≤30
Емкость, пФ 4700 .. 6000
Сопротивление между корпусом и сигнальным контактом в разъеме , Ом ≥109
Рабочий диапазон температур, С -10 .. 120
Исполнение корпуса IР 67
Пьезочувствительный элемент изгибный ЦТС-83Г
Маса, г ≤120
Габаритные размеры, мм 22х30
Материал корпуса датчка PPS-112 12Х18Н10Т
Разъем СР-50-74 ПВ

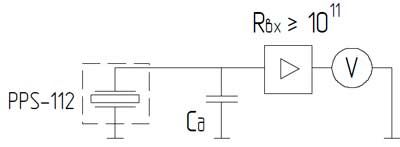

Схема подключения датчика PPS-112

Схема подключения датчика PPS-112
