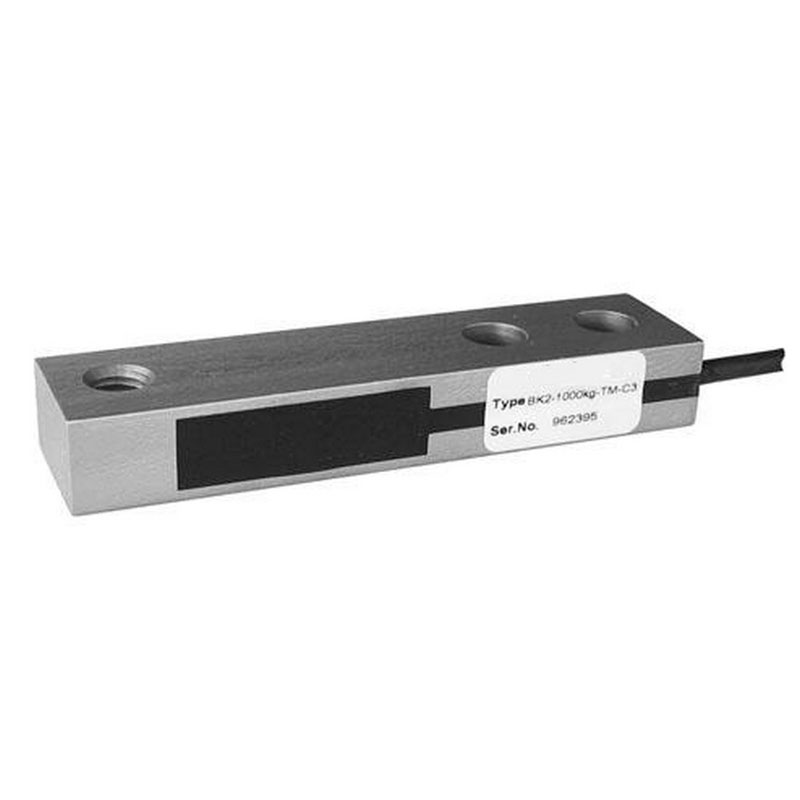

Тензометрический датчик типа BK2
Описание
Тензометрический датчик типа «консольная балка на сдвиг» BK2 - одно из наиболее массовых конструктивных исполнений, применяемых в промышленном весоизмерении.
Датчики применяются как комплектующие изделия в весоизмерительных (силоизмерительных) и весодозирующих системах, весах III (среднего) класса точности по ГОСТ 29329 и PM МОЗМ №76.
Рекомендуется использовать комплексно с узлами встройки.
Принцип действия
Основан на преобразовании деформации сдвига вдоль площадок главных напряжений упругого элемента в электрический сигнал. Тензорезисторы, элементы нормирования и термокомпесанции соединены по мостовой схеме Уитстона.
Преимущества
- Высокоомное входное сопротивление;
- Низкопрофильное исполнение;
- Высокий класс защиты IP67;
- Взрывобезопасное исполнение вида «искробезопасная цепь» в соответствии с ATEX;
- Материал конструкции нержавеющая сталь.
| Параметры | Значение |
| Наибольший предел измерений (НПИ), кг | 10/20/50/100/200/500 |
| Класс точности по ГОСТ-30129-96 | C3 |
| Категория точности по документации изготовителя | С3 |
| Число поверочных интервалов, n | 3000 |
| Рабочий коэффициент передачи (РКП), мВ/В | 2,0±0,1% |
| Комбинированная погрешность, % РКП | ±0,02 |
| Рабочий температурный диапазон, С | -20...+65 |
| Входное сопротивление, Ом | 1100±50 |
| Выходное сопротивление, Ом | 1000±2 |
| Сопротивление изоляции, ГОм | 5 |
| Диапазон напряжения питания, В | 5…15 |
| Допустимая перегрузка, %НПИ | 200 |
| Допустимая перегрузка боковая, %НПИ | 100 |
| Перегрузка разрушающая, %НПИ | 300 |
| Материал корпуса датчика | нерж. сталь 1.4548 |
| Кабель экранированный, количество жил / длина | 4+1(экранная)/ 3м |
| Класс защиты по ГОСТ 14254-96 | IP 67 |
