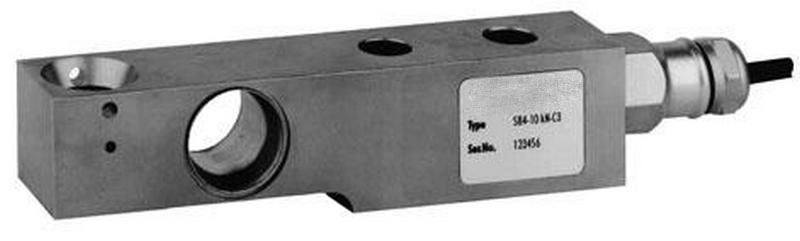

Тензометрический датчик типа SB4

Average: 9 (1 vote)

Тензометрический датчик типа «консольная балка на сдвиг» SB4 - одно из наиболее массовых конструктивных исполнений, применяемых в промышленном весоизмерении.

Датчики применяются как комплектующие изделия в весоизмерительных (силоизмерительных) и весодозирующих системах, весах III (среднего) класса точности по ГОСТ 29329 и PM МОЗМ №76.

Рекомендуется использовать комплектно с узлами встройки.

Принцип действия

Основан на преобразовании деформации сдвига вдоль площадок главных напряжений упругого элемента в электрический сигнал. Тензорезисторы, элементы нормирования и термокомпесанции соединены по мостовой схеме Уитстона.

Преимущества

  • Уникальная система передачи полезного усилия («маятник») при наличии отклонений по плоскостности;
  • Уникальная система разделения полостей: предусмотрена герметичная замена тензокабеля датчика при повреждении;
  • Высокий класс защиты IP68;
  • Взрывобезопасное исполнение вида «искробезопасная цепь» в соответствии с ATEX;
  • Кабелеввод из нержавеющей стали;
  • Высокое качество изготовления: тотальный заводской контроль сварочных швов с помощью закачивания внутрь корпуса газовой смеси и последующего детектирования утечек.
Технические характеристики
Параметры Значение
Наибольший предел измерений (НПИ), кг 510/1020/2039/5099/10197
Класс точности по ГОСТ-30129-96 С1 C3
Категория точности по документации изготовителя C1 С3 С4
Число поверочных интервалов, n 1000 3000 4000
Рабочий коэффициент передачи (РКП), мВ/В 2,0±0,1%
Комбинированная погрешность, % РКП ±0,03 ±0,02 ±0,018
Рабочий температурный диапазон, С -30...+40 (+120 по заказу)
Входное сопротивление, Ом 1100±50
Выходное сопротивление, Ом 1000±2
Сопротивление изоляции, ГОм 5
Диапазон напряжения питания, В 5…15
Допустимая перегрузка, %НПИ 200
Перегрузка разрушающая, %НПИ 300
Материал корпуса датчика нерж. сталь 1.4548
Кабель экранированный, количество жил / длина 4+1(экранная)/ 3м
Класс защиты по ГОСТ 14254-96 IP 68
