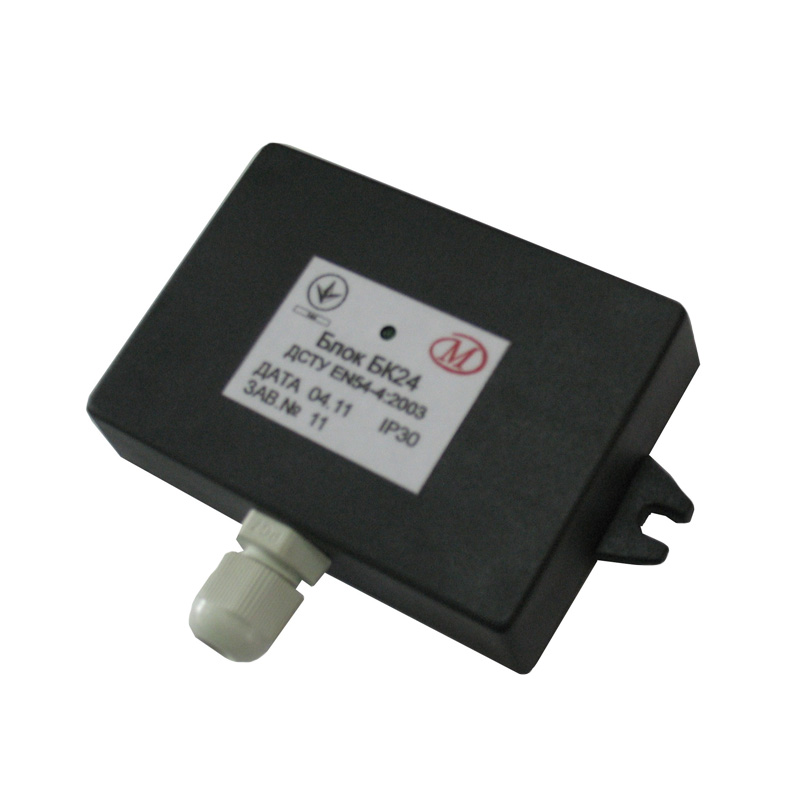

Блок контроля питания БК24 (ФРДИ.425622.001) работает электронным комплектующим продукта «прибор АПС-А», всегда обеспечивающим контроль над процессом передачи выходного напряжения к потребителям.

Назначение

Блок может беспрерывно эксплуатироваться в качестве функционального элемента комплекса «система Фотон-А». Блок БК24 имеет корпус из полистирольного пластикового материала. Внутри корпуса закреплена печатная плата с радиоэлектронными компонентами, образующими схему генератора токовых импульсов. Этот генератор подсоединен в конце линии подачи электроэнергии потребителям от АПС-А. Генерируемые токовые импульсы по этой линии принимаются АПС-А, что свидетельствует об исправности питающей линии. Если же на АПС-А перестают поступать импульсы, то это указывает на:

  • обрыв в линии электроснабжения,
  • перегорание плавкой вставки (служит защитой от перегрузок).

Питающее напряжение подается от АПС-А по двухпроводной электролинии. Величина питающего напряжения отображается светоизлучающими индикаторами.

Монтаж контрольного блока может производиться в одном шкафу с другим оборудованием. В этом случае электромонтаж может быть выполнен кабельными или медными многожильными проводными изделиями, а необходимость дублирования питающей линии 24В исключается (при этом следует деактивировать функцию контроля питания).

Монтаж БК24 производится после завершения монтажа (разводки, разделки) внешней кабельной схемы. Каждый проводник кабеля относительно другого проводника и заземления должен обладать сопротивлением изоляции >1МОм. Осуществляется такая проверка мегаомметром, генерирующим напряжение 100В.

Каждая монтажная клемма на плате снабжена обозначением.

В процессе эксплуатации изделий  следует предусмотреть защиту от попадания внутрь них пыли, мусора и других загрязнений. Для этого целесообразно использовать полиэтиленовые пакеты и другие герметичные изделия.

После завершения монтажа БК24 и до подачи на него питающего напряжения необходимо убедиться:

  • в отсутствии на корпусе механических повреждений,
  • в соответствии выполненного электромонтажа и проектной документации.

Полное наименование завода Меридиан

Блок контроля питания БК24

Чертежная запись

ФРДИ.425622.001

Допуски по температуре эксплуатации

-10…+55 °C

Влажность воздушной прослойки

Около 92,57%

Наибольший размер амплитуды на квадратный сантиметр, которая появляется при ускорении вибрации с размером 9…151 Герц

5 метров

Размер питания для всего изделия

Примерно 25 Вольт (плюс минус 5 В)

Электрическая энергия поступает в изделие

100 мВт за час

Корпусная часть сделана с габаритами

22х65х112 мм

Масса всего блока

0,055 кг
