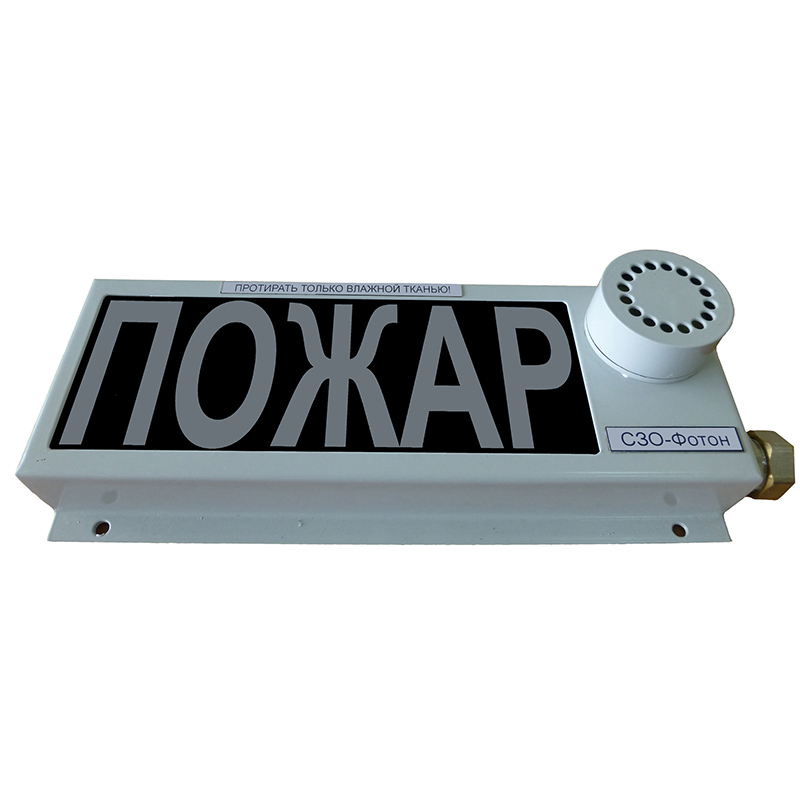

Оповещатель «СЗО-Фотон»

No votes yet

Светозвуковой оповещатель «СЗО-Фотон» является сигнализирующим устройством обеспечения безопасности рабочего персонала.

Назначение

Используется для генерации тревожных светозвуковых сигналов и устанавливается во взрывоопасных зонах.

Существующие модификации оповещателя различаются цветом предупреждающей надписи и ее содержанием, которое может быть следующим:

  • «Пожар»,
  • «Газ – Уходи»,
  • «Газ – Не входить»,
  • «Метан 10%»,
  • «Метан 20%».

Надписи могут быть выполнены на русском, украинском или английском языке.

Устройство и работа

Оповещатель «СЗО-Фотон» вылит в идеальном прямоугольном, надежном корпусе, материалом для изготовления которого служит стальной сплав. Снаружи корпус окрашен краской на полимерной основе. На лицевой панели корпуса размещается стеклянная панель с предупреждающей надписью. Надпись может иметь следующие цветовые оформления:

  • красный,
  • желтый,
  • зеленый,
  • синий,
  • белый.

Фон для надписи – черного цвета. Подсветка надписи обеспечивается светоизлучающими элементами, располагающимися под стеклом.

Рядом со стеклянной панелью расположен акустический элемент, обеспечивающий генерацию звуковых тревожных сигналов.

На боковой панели корпуса размещен ввод для кабеля электропитания типа ПВС3х1 длиной 1м, оснащенный металлорукавом РЦХ12. Подключение оповещателя осуществляется по 3-проводной схеме, в которой 2 провода обеспечивают подачу питающего напряжения, а 1 провод выполняет заземляющие функции.

В качестве контрольной цепи может использоваться сопротивление 1кОм на мощность 1Вт или диод 1N4007. Источник питания должен обеспечивать ток КЗ до 2А.

Полное наименование Меридиан

Светозвуковой оповещатель СЗО-Фотон

Степень пыле- и влагозащиты

IP65

Взрывозащита

1EхdmbIIВT5 Х

Угол уверенного наблюдения тревожного светового сигнала (освещенность 200лк, расстояние 15м)

90°

Акустическое давление тревожного звукового сигнала (расстояние по оси излучателя 1м)

>95 дБ

Частота активизации светозвуковых сигналов

0,5 Гц … 1,5 Гц

Резонансная частота акустического сигнала

2,4 кГц … 3,0 кГц

Длительность непрерывной подачи тревожных сигналов

60 минут

Питающее постоянное напряжение

Минимум 9 Вольт, максимум 35 Вольт

Мощность потребления электроэнергии

До 5 Ватт

Допустимый температурный интервал

(-40÷+70) °C

Допустимая внешняя влажность

<95% при +40 °C

Допустимая амплитуда вибраций частотой (10÷150)Гц

Показатель 0,5 g

Размер при заказе

70х144х323 мм (корпус)

240х90 мм (стекло)

Реальная масса

2 кг 600 грамм
