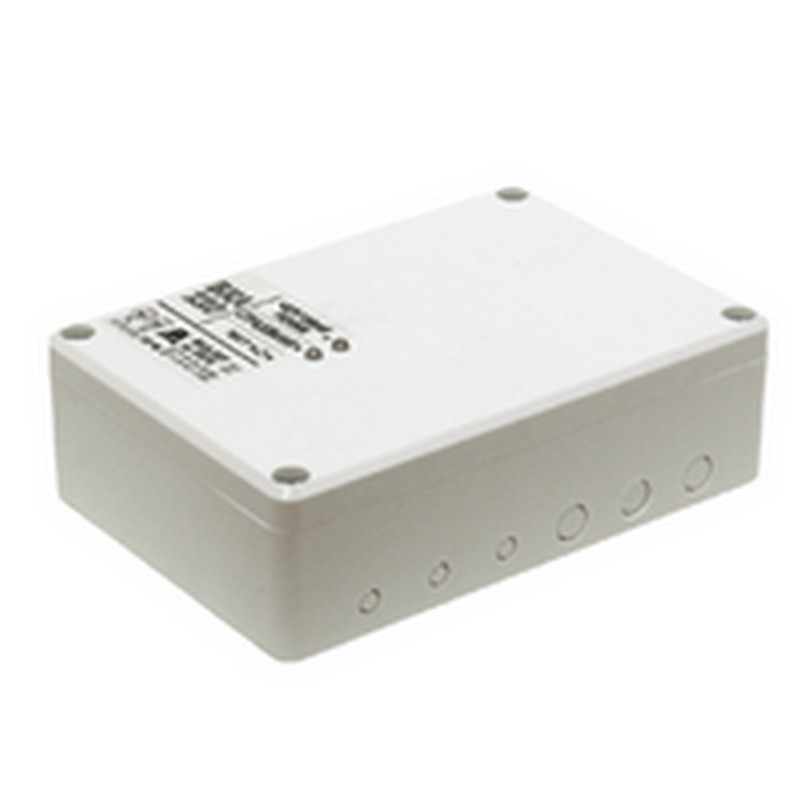

Блок коммутации адресный БКА-220
Описание
Блок БКА-220 предназначен для коммутации цепей переменного и постоянного тока, например для дистанционного управления средствами: пожаротушения, дымоудаления, вентиляции, оповещения и т.п.Блоки обеспечивают включение или выключение исполнительных механизмов. Включение и выключение реле осуществляется прибором управления ПУ-П либо ППУ-ПТ.
Особенности
- занимают 4 адреса и не требуют отдельного питания.
- подключаются к ТС АПС с помощью двухпроводной линии связи.
- соответствуют требованиям ДСТУ EN54-18:2009
Характеристики
| Наименование | Обозначение |
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-96 |
Коммутационное напряжения, В Ток |
| БКА-220 | ПРАО.425459.002 | IP30 | 250 |
| Параметры | Значение |
| Подключение к ППКП | двухпроводная линия связи |
| Напряжение питания, В | 12 (+1,6; -1,4) |
| Потребляемый ток: | |
| режим «ДЕЖУРНЫЙ», мА, постоянный | 0,5 |
| режим «ДЕЖУРНЫЙ», мА, импульсный | от 5 до 7 |
| режим «СРАБАТЫВАНИЕ» и «НЕИСПРАВНОСТЬ», мА, импульсный | от 5 до 7 |
| режим «СИСТЕМНАЯ ОШИБКА», мА, постоянный | от 15 до 23 |
| Характеристики встроенного программно управляемого изолятора: | |
| напряжение, при котором изолятор размыкается, В | от 2,0 до 5,0 |
| напряжение, при котором изолятор замыкается, В | от 3,6 до 6,8 |
| максимальный длительный ток через изолятор в замкнутом состоянии, мА | 50 |
| максимальный ток переключения в разомкнутое состояние, мА | 65 |
| максимальный ток через изолятор в разомкнутом состоянии, мА | 1,5 |
| максимальное переходное сопротивление в замкнутом состоянии, Ом | 0,15 |
| Защита от поражения электрическим током, ДСТУ 4113 | класс II |
| Номинальные коммутируемые токи и напряжения: переменный ток | 5А1, 250 В, 50 Гц |
| постоянный ток | 5А, 30 В |
| Кратковременный коммутируемый ток, до 4 сек с коэффициентом заполнения 10%, А | 8 |
| Ток контроля в цепи коммутации, мА, не более: | |
| замыкающая группа K1:1 | 1 |
| переключающая группа K1:2 | нет контроля |
| Характеристики подшлейфов: Количество подшлейфов, шт. | 2 |
| Ток в цепи подшлейфа, мА | 0,1 |
| Длина линии связи, м | 50 |
| Норма комплектования: На одну линию сигнализации, шт. | 15 |
| На один ППКП, шт. | 64 |
| Время технической готовности, секунд | 10 |
| Сечение подключаемых проводов, мм2 :
линия сигнализации и подшлейфы (колодка XS1) |
от 0,2 до 1,5 |
| цепи коммутации (колодка XS2) | от 0,08 до 2,5 |
| Степень защиты, обеспечиваемая оболочкой | IP30 |
| Габаритные размеры, ±5%, мм | 130x89x43 |
| Масса, кг, не более | 0,18 |
| Полный срок службы, лет | 12 |
