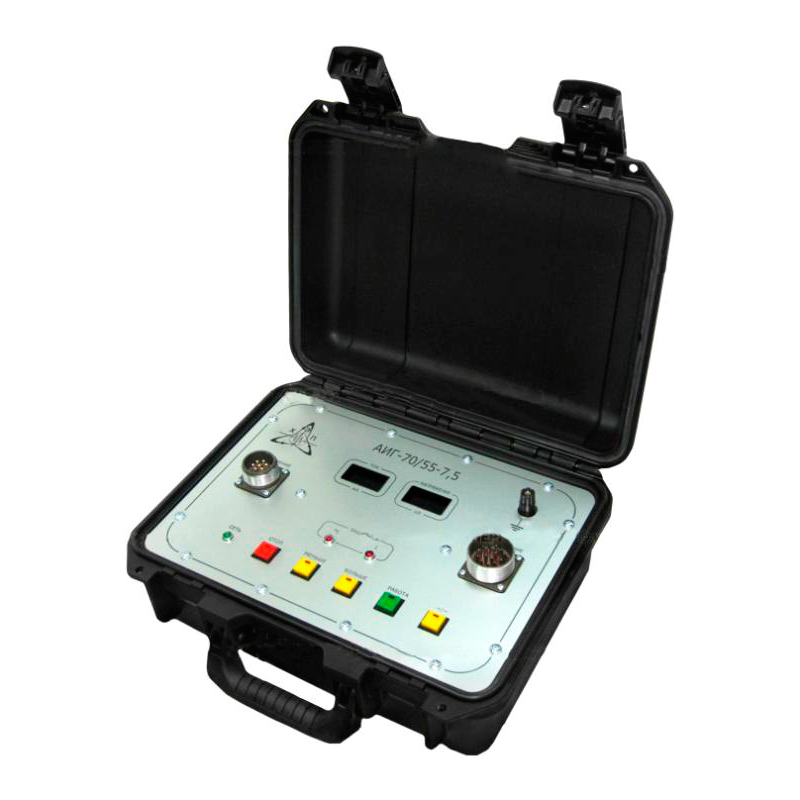

Аппарат для испытания диэлектриков АИГ-70/55

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Описание

Аппарат для испытания диэлектриков АИГ-70/55 предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным электрическим напряжением до 70 кВ, а также для испытания твердых диэлектриков синусоидальным электрическим напряжением до 55 кВ частотой 50 Гц.

Условия эксплуатации

Аппарат АИГ-70/55 рассчитан для эксплуатации в помещениях или под навесом при следующих условиях:

температура окружающего воздуха – от -10 до +40˚C;
относительная влажность воздуха при температуре +25˚C – не более 80%;
атмосферное давление – от 84,0 до 106,7 кПа (от 630 до 800 мм. рт. ст.).

Характеристики

Технические характеристики
Параметр	Значение
Наибольшее рабочее напряжение (действующее значение), кВ:
- На выпрямленном напряжении в продолжительном режиме	70
- На переменном напряжении в продолжительном режиме	55
- На переменном напряжении в повторно-кратковременном режиме	55
Максимальный рабочий ток, мА:
- На выпрямленном напряжении в продолжительном режиме	100 (200)
- На переменном напряжении в продолжительном режиме	120 (250)
- На переменном напряжении в повторно-кратковременном режиме	150 (300)
Приведенная погрешность измерения выходного напряжения, %, не более	± 3
Диапазон измерения испытательного напряжения, кВ:
- На выпрямленном напряжении в продолжительном режиме	1,0 – 70
- На переменном напряжении в продолжительном режиме	1,0 – 55
- На переменном напряжении в повторно-кратковременном режиме	1,0 – 55
Приведенная погрешность измерения выходного тока, %, не более	± 3
Диапазон измерения испытательного тока, мА	5,0 – 140 (10,0 – 320)
Потребляемая мощность, кВ·А, не более	7,5 (17,5)
Максимальная емкость нагрузки при номинальном напряжении, нФ, не более	8.5 (22)
Напряжение питающей сети, В однофазное	220 ± 22
Частота питающей сети, Гц	50 ± 1
Масса блока управления, кг, не более	15
Масса блока высокого напряжения, кг, не более	250
Габаритные размеры блока управления, мм, не более	360 х 310 х 190
Габаритные размеры блока высокого напряжения, мм, не более	600 х 1300 х 1050
Средний срок службы, лет	10

Примечания

Аппарат работает на переменном напряжении в повторно-кратковременном режиме с продолжительностью включения 17 % и длительностью цикла 6 мин.
В скобках указаны значения для модели исполнения исполнительного аппарата АИГ-70/55-17,5.
