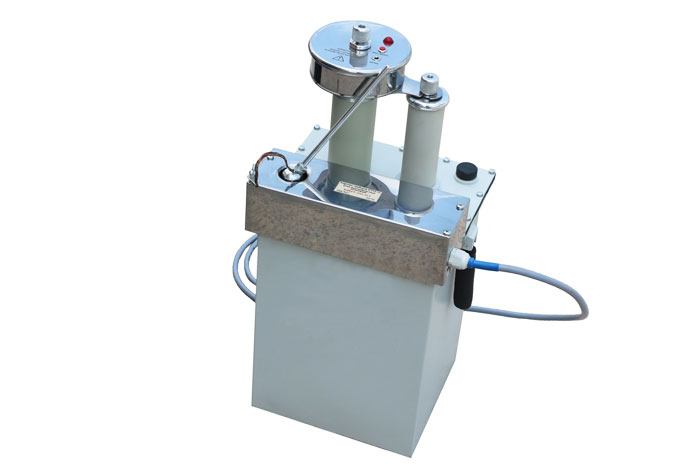

Аппарат АВ-20-0,1

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Аппарат АВ-20-0,1 предназначен для испытания переменным напряжением амплитудой до ± 20 кВ частотой 0,1 Гц кабелей с изоляцией из сшитого полиэтилена (СПЭ) рабочим напряжением до 10кВ и длиной до 5 км.

Конструктивное исполнение

Аппарат состоит из блока управления и контроля испытательного напряжения и высоковольтного блока. Не нуждается во внешнем источнике высокого напряжения.

Датчики тока и напряжения АВ-20-0,1 установлены в высоковольтной цепи установки и передают измеренные данные в блок управления по радиоканалу. Это позволило измерять выходные величины с относительной погрешностью меньше 0,5%.

Эксплуатация

Оптимальными условиями для использования испытательного аппарата АВ-20-0,1 являются:

  • температура окружающей среды от -15 до +35°С,
  • относительная влажность воздуха до 80% при +25 °С.

Характеристики

Технические характеристики
Параметры Значение
Наибольшее амплитудное значение испытательного напряжения 20 кВ
Частота выходного напряжения 0,1 Гц
Максимальная длина испытуемого кабеля 5000 м
Время испытания одного кабеля 160 мин
Фронт переключения (в зависимости от емкости испытуемого объекта) 2 - 5 мс
Точность установки испытательного напряжения ± 3 %
Форма напряжения косинусно-прямоугольная
Время непрерывной работы, ч 1
Габаритные размеры, мм:
  • высоковольтный блок
  • блок управления
285х265х600
395х325х180
Масса, кг:
  • высоковольтный блок
  • блок управления
48,4
12,5
