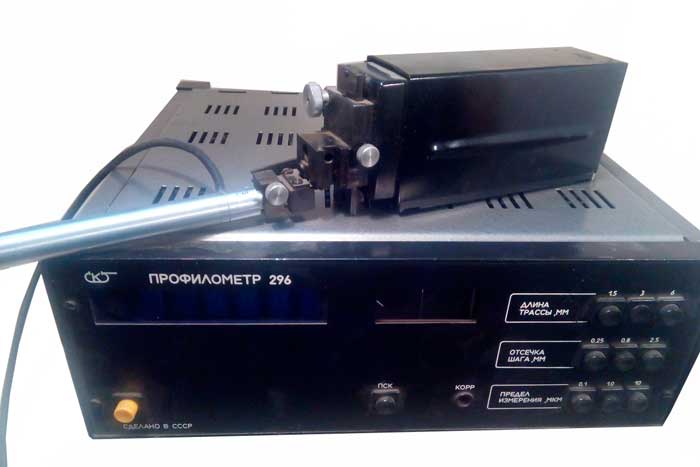

Профилометр 296

Голосов: 4
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Профилометр цеховой с цифровом отсчетом и индуктивным преобразователем 296 предназначен для измерения в цеховых контрольных пунктах шероховатости поверхности изделий, сечение которых в плоскости измерения представляет прямую линию.

Технические характеристики
Параметры Значение
Тип профилометра А П по ГОСТ 19300-86 степень точности 2
Измеряемый параметр шероховатости поверхности по ГОСТ 2789-73 Ra
Диапазон измерений Ra, мкм 0,02 - 10
Верхние пределы диапазонов, мкм 0,1; 1; 10
Характеристики основной приведеной погрешности:
погрешность профилометра не должна превышать требований ГОСТ 19300-73 для степени точности  предел допускаемой систематической составляющей:
  • для диапазона 0,1 мкм
  • для диапазона 1 х 10 мкм
  • предел допускаемого среднего квадратического
  • отклонения случайной составляющей
2
10%
10 Ra/Rabn%
2%
Минимальный шаг шероховатости измеряемой поверхности, мм 0,004
Уровень шума и внутренних вибраций по Ra не более, мкм 0,01
Отческа шага, мм 0,25; 0,8; 2,5
Скорость трассирования датчика, мм/с 1 ±0,04
Длина трассы ощупывания при измерении, мм 1,5; 3; 6
Минимальный диаметр проверяемого отверстия, мм:
  • на глубине до 20 мм
  • на глубине до 130 мм
6
16
Радиус кривизны вершины щупа, мкм 10 ±2,5
Радиус кривизны рабочей части опора датчика в плоскости измерения, мм, не менее 125
Наименьшая дискретность отсчета, мкм 0,001
Характеристика электрооборудования профилометра 296
  • род тока питающей сети
  • напряжение питания, В
  • частота питающего напряжения, Гц
  • потребляемая мощность В*А, не более
переменный
220 ±22
50
35
Габаритные размеры, мм, не более
  • привод
  • датчик
  • блок электронный
210х60х75
170х5,5х15,8
340х320х180
Масса кг, не более
  • привод
  • датчик
  • блок электронный
  • стойка
1,5
0,092
7,0
16,2
