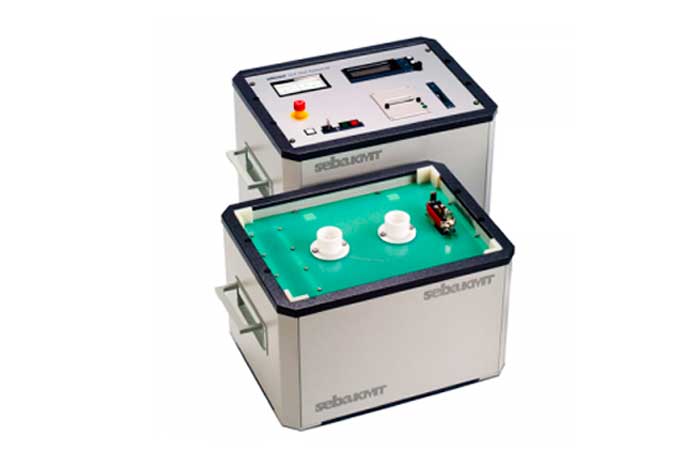

Испытательные системы VLF

No votes yet

Системы VLF предназначены для испытаний кабелей напряжением 0,1 Гц косинусно-прямоугольной формы в соответствии с нормами DIN VDE.

Модификации

Испытательные системы изготавливаются в трех типоисполнениях с различными уровнями напряжения 28, 40 и 60 кВэфф:

  • VLF CR-28 для кабелей класса напряжения 15 кВ,
  • VLF CR-40 для кабелей класса напряжения 23 кВ,
  • VLF CR-60 для кабелей класса напряжения 35 кВ.
Технические характеристики
  VLF 28 VLF 40 VLF 60
Номинальное напряжение тестируемых кабелей 0 ... 16 кВ 0 ... 23 кВ 0 ... 35 кВ
Форма напряжения косинусно-прямоугольная
Фронт переключения 5 мс
Частота 0,1 Гц
Допустимая емкость испытуемого кабеля 4,5 µF 4,4 µF / (Plus) 2,2 µF / (Basic) 1,5 µF / (Plus) 0,8 µF /(Basic)
Разрядное устройство (встроенное) 4,4 µF за 5 сек 4,4µF за 5 сек 1,5 µF за 2 сек
Питание 230 В, 50 Гц, 2,5 A / 120 В, 60 Гц, 5 A
Рабочая температура - 20...+ 40 °C
Масса, кг 25 98 132
Габаритные размеры, мм 550 х1000х420 550х1000х420 550х1000х420
Измерение тока утечки, мА 0 ... 12 0 ... 7 0 ... 5

Комплектность

  • Системы VLF,
  • Кабель подключения высокого напряжения 5 м,
  • Кабель подключения,
  • Сумка для принадлежностей,
  • Проводник заземления 5 м,
  • Руководство по эксплуатации.
