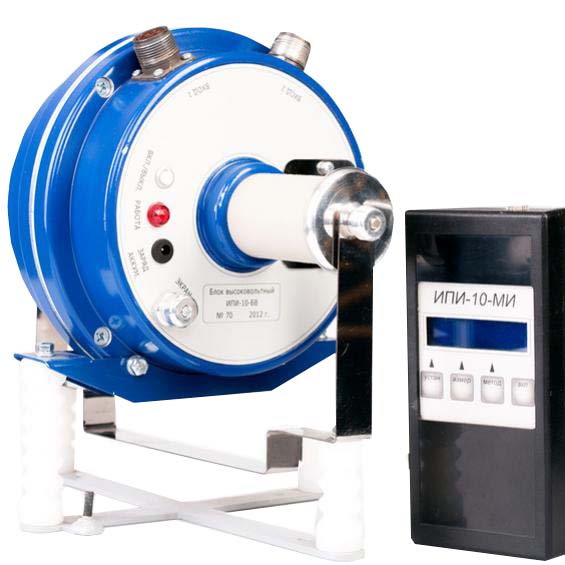

Прибор ИПИ-10

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

ИПИ-10 предназначен для измерения тангенса угла диэлектрических потерь tg и емкости высоковольтной изоляции С при техническом обслуживании, ремонте, наладке, испытаниях различных энергетических объектов как на месте их установки, так и в условиях лабораторий, а также для измерения тангенса угла диэлектрических потерь и емкости различных электроизоляционных материалов.

ИПИ-10 изготовлен в исполнении, отвечающим требованиям ГОСТ 22261 для электронных измерительных приборов группы 4.

Условия эксплуатации измерителя

ИПИ-10 имеет следующие нормальные условия применения:

  • температура окружающего воздуха, °С 20±5;
  • относительная влажность воздуха, % 30–50;
  • атмосферное давление, кПа (мм рт. ст.) 84–106 (630–795);
  • частота питающей сети, Гц 50±1.

ИПИ-10 предназначен для эксплуатации в следующих рабочих условиях применения:

  • температура окружающего воздуха, °С от минус 10 до плюс 40;
  • относительная влажность воздуха, % до 90 при 30 °С;
  • атмосферное давление, кПа (мм. рт. ст.) 70–106,7 (537–800);
  • частота питающей сети, Гц 50±1 или 54±0,2 Гц.

Предельные условия транспортирования:

  • температура окружающего воздуха, °С, от минус 50 до плюс 50;
  • относительная влажность воздуха, % до 95 при 30 °С;
  • атмосферное давление, кПа (мм рт. ст.) 70–106,7 (537–800);
  • транспортная тряска:
  • число ударов в минуту 80–120;
  • максимальное ускорение, м/с2 30.

Эксплуатация изделия может производиться одним оператором из числа электротехнического персонала, изучившим данный документ, прошедшим подготовку по практической работе с изделием, и имеющим группу по технике безопасности в установках с напряжением свыше 1000 В не менее третьей.

Характеристики

Технические характеристики

Первый диапазон («ВХОД 1»)

-диапазон измерений тангенса угла диэлектрических потерь1)

от 5. 10-4 до0,3;

-предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь, для всего диапазона измерения емкости при частоте испытательного напряжения:
50 Гц

+ (5. 10-4 + 0,05 tg )

54 Гц

+ (1. 10-3 + 0,13 tg )

-диапазон измерения емкости при испытательном напряжении:
10 кВ от 25 пФ до 30 000 пФ;
5 кВ От 50 пФ до 60 000 пФ;
- предел допускаемой основной погрешности при измерении емкости на частоте:
50Гц + (0,5 пФ+0,03 Сх);
54 Гц + (0,5 пФ+0,04 Сх);
- диапазон рабочего напряжения от 1 до 10 кВ;
- предел допускаемой относительной погрешности при измерении среднеквадратического напряжения на частоте
50 Гц +3%;
54 Гц +3%.

сила тока через объект измерения, А2)

от 0 до 0,150

1)-измеритель производит пересчет тангенса угла диэлектрических потерь, измеренного на частоте 54 Гц к частоте 50 Гц;

2)- приведено для справки.

Второй диапазон («ВХОД 2»)

-диапазон измерений тангенса угла диэлектрических потерь1)

от 1. 10-3 до0,3;

-предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь, для всего диапазона измерения емкости при частоте испытательного напряжения:
50 Гц

+ (1. 10-3+ 0,1 tg )

54 Гц Не нормируется
-диапазон измерения емкости при испытательном напряжении:
10 кВ

от 30 000 пФ до 1,5·106 пФ;

5 кВ

от 60 000 пФ до 3·106 пФ

- предел допускаемой основной погрешности при измерении емкости на частоте:
50Гц + (2 пФ+0,05 Сх);
54 Гц Не нормируется
- диапазон рабочего напряжения от 1 до 10 кВ;
- предел допускаемой относительной погрешности при измерении среднеквадратического напряжения на частоте
50 Гц +3%;
54 Гц +3%.

сила тока через объект измерения, А2)

до 5

1)-измеритель производит пересчет тангенса угла диэлектрических потерь, измеренного на частоте 54 Гц к частоте 50 Гц;

2)- приведено для справки.

  • Предел допускаемой дополнительной погрешности измерения, вызванной изменением температуры окружающего воздуха от нормальной (20±5 °С) до любой в пределах рабочей области, не превышает половины предела допускаемой основной погрешности измерения на каждые 10 град. изменения температуры.
  • ИПИ-10 позволяет проводить измерение по «нормальной»/«прямой» и «инверсной»/ «перевернутой» схемам измерения, что обеспечивает измерение параметров изоляции объектов, как с изолированными, так и с заземленными выводами.
  • ИПИ-10 обеспечивает вывод результатов измерений на жидкокристаллический дисплей (ЖКИ) блока индикации. Связь между высоковольтным измерительным блоком и блоком индикации осуществляется по радиоканалу в диапазоне частот 845-945 МГц при выходной мощности передатчика 1 мВт на расстоянии 5-7 м.
  • Изображение цифр и знаков на дисплее различимо на расстоянии не менее 0,8 м при внешней освещенности от 10 до 1000 лк.
  • ИПИ-10 в нормальных и рабочих условиях применения готов к работе в течение не более 1 мин после включения.
  • Продолжительность работы измерителя определяется энергоемкостью применяемых электрохимических аккумуляторов. При емкости батарей 1800 мА·час продолжительность работы составляет не менее 8 ч.
  • Средняя наработка на отказ для рабочих условий применения не менее 4000 ч.
  • Средний срок службы измерителя – не менее 8 лет.

Работа измерителя

ИПИ-10 представляет собой комплекс электронных устройств, измеряющий одновременно четыре параметра:

  • - ток нагрузки (комплексная величина);
  • - напряжение на нагрузке (скалярная величина);
  • - напряжение на нагрузке (векторная величина);
  • - частоту испытательного напряжения.

По этим данным электронное устройство, расположенное в высоковольтном блоке, рассчитывает емкость объекта испытаний Сх и тангенс угла диэлектрических потерь tg и передает эти данные по радиоканалу в блок индикации, где они отображаются на экране.

В зависимости от особенностей объекта испытаний для измерения потерь в изоляции может быть использована т.н. «перевернутая » («инверсная») схема испытаний или «прямая» («нормальная»).

В «перевернутой» схеме испытаний один из выводов объекта заземлен, в «прямой» - оба вывода объекта находятся под потенциалом.

Комплектация

Комплектность

Наименование составной части

Обозначение

Кол-во

Габаритные размеры, мм

Масса, кг

Примечание

1 Блок высоковольтный ИПИ-10-БВ 1 240 х 300 3
4 Блок индикации ИПИ-10МИ 1 90х186х42 0,3
5 Зарядное устройство

9-12В,

300-900 мА

2
6 Подставка изоляционная ПИ-10 1
7 Комплект кабелей измерительных:

ИК-1

ИК-30

1,5 м

30 м


8

Измеритель параметров изоляции высоковольтный ИПИ-10.

Руководство по эксплуатации

ИПИ-10.00.00РЭ

ИПИ-10 00.00.00РЭ 1
