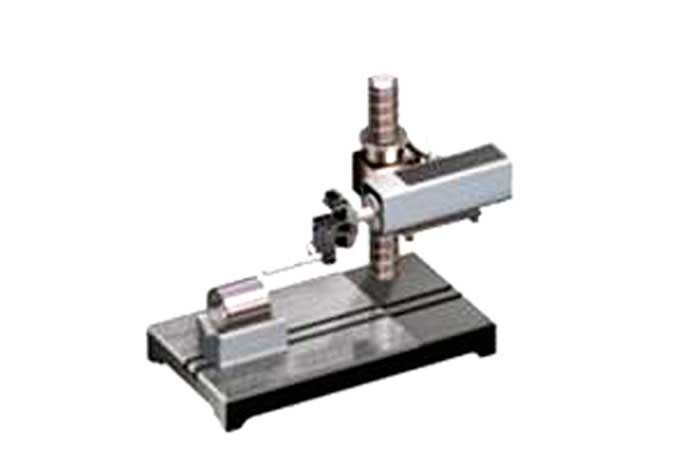

Профилометр 170621

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Профилометр 170621 предназначен для измерения в цеховых контрольных пунктах шероховатости поверхности изделий, сечение которых в плоскости измерения представляет прямую линию.

Технические характеристики
Параметры Значение
Измеряемый параметр шероховатости поверхности по ГОСТ 2789-73 Ra
Степень точности профилометра 170621 2
Верхний предел поддиапазона, мкм 0,1; 1; 10
Предел допускаемой основной погрешности профилометра 0,03Raвп+  0,6Ra
Минимальный шаг шероховатости измеряемой поверхности, мм 0,004
Уровень шума и внутренних вибраций по Ra, мкм, не более 0,01
Отсчет шага, мм 0,25; 0,8; 2,5
Скорость трассирования датчика, мм/с  1
Длина трассы ощупывания при измерении, мм 1,5; 3; 6
Наименьшая дискретность отсчета, мкм 0,0001
Минимальный диаметр проверяемого отверстия, мм:
  • на глубине до 20 мм
  • на глубине до 130 мм
6
16
Радиус кривизны щупа, мм 10+2,5
Радиус кривизны рабочей части опоры датчика в плоскости измерения, мм, не менее  125
Средняя наработка на отказ, измерений 60
Полный средний срок службы, лет 5
Габаритные размеры, мм, не более:
  • привод
  • датчики
  • блок электронный
  • стойка
210х60х75
170х15,5х15,8
340х320х180
410х200х300
Масса, кг, не более:
  • привод
  • датчики
  • блок электронный
  • стойка
1,2
0,2
7,0
16,2
