Прибор ИПИ-100
Описание
ИПИ-100 предназначен для измерения тангенса угла диэлектрических потерь tg и емкости высоковольтной изоляции С при техническом обслуживании, ремонте, наладке, испытаниях различных энергетических объектов как на месте их установки, так и в условиях лабораторий.
ИПИ-100 изготовлен в исполнении, отвечающим требованиям ГОСТ 22261 для электронных измерительных приборов группы 3.
Условия эксплуатации измерителя
ИПИ-100 имеет следующие нормальные условия применения:
- температура окружающего воздуха, °С 20±5;
- относительная влажность воздуха, % 30–50;
- атмосферное давление, кПа (мм рт. ст.) 84–106 (630–795);
- частота питающей сети, Гц 50±1;
ИПИ-100 предназначен для эксплуатации в следующих рабочих условиях применения:
- температура окружающего воздуха, °С от плюс 5 до плюс 40;
- относительная влажность воздуха, % до 90 при 30 °С;
- атмосферное давление, кПа (мм. рт. ст.) 70–106,7 (537–800);
- частота питающей сети, Гц 50±1 или 54±0,2Гц;
Предельные условия транспортирования:
- температура окружающего воздуха, °С, от минус 25 до плюс 55;
- относительная влажность воздуха, % до 95 при 30 °С;
- атмосферное давление, кПа (мм рт. ст.) 70–106,7 (537–800);
- транспортная тряска:
- число ударов в минуту 80–120;
- максимальное ускорение, м/с2 30;
Эксплуатация изделия может производиться одним оператором из числа электротехнического персонала, изучившим данный документ, прошедшим подготовку по практической работе с изделием, и имеющим группу по технике безопасности в установках с напряжением свыше 1000 В не менее третьей.
Характеристики
Технические характеристики
ИПИ-100 обеспечивает в нормальных условиях применения измерение тангенса угла диэлектрических потерь tg и емкости объектов измерения Сх в диапазонах и с основной погрешностью измерений, приведенных ниже:
- диапазон измерений тангенса угла диэлектрических потерь от 5. 10-4 до 0,3;
- предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь, для всего диапазона измерения емкости при частоте испытательного напряжения:
- 50 Гц + (5. 10-4 + 0,05 tg )
- 54 Гц + (1. 10-3 + 0,13 tg )
- диапазон измерения емкости при испытательном напряжении:
- 100 кВ от 5 пФ до 3 нФ;
- 50 кВ от 10 пФ до 6 нФ;
- предел допускаемой основной погрешности при измерении емкости на частоте:
- 50Гц 0,5 пФ+0,03 Сх;
- 54 Гц 0,5 пФ+0,04 Сх;
- - диапазон измерения напряжения от 10 до 100 кВ;
- - предел допускаемой относительной погрешности при измерении среднеквадратического напряжения на частоте:
- 50 Гц +3%;
- 54 Гц +3%.
Примечание: измеритель производит пересчет тангенса угла диэлектрических потерь, измеренного на частоте 54 Гц к частоте 50 Гц.
- Предел допускаемой дополнительной погрешности измерения, вызванной изменением температуры окружающего воздуха от нормальной (20±5 °С) до любой в пределах рабочей области, не превышает половины предела допускаемой основной погрешности измерения (п. 1.2.2) на каждые 10 град. изменения температуры.
- ИПИ-100 позволяет проводить измерение по «прямой» и «перевернутой» схемам измерения, что обеспечивает измерение параметров изоляции объектов, как с изолированными, так и с заземленными выводами.
- ИПИ-100 обеспечивает вывод результатов измерений на жидкокристаллический дисплей (ЖКИ) модуля индикации. Связь между измерительным блоком и блоком индикации осуществляется по радиоканалу в диапазоне частот 845-945 МГц. Устойчивость радиосвязи на расстоянии 5-7 м обеспечивается уровнем выходной мощности передатчика в 1 мВт.
- Изображение цифр и знаков на дисплее различимо на расстоянии не менее 0,8 м при внешней освещенности от 10 до 1000 лк.
- ИПИ-100 в нормальных и рабочих условиях применения готов к работе в течение не более 1 мин после включения.
- Продолжительность работы измерителя определяется энергоемкостью применяемых электрохимических аккумуляторов. При емкости батарей 1800 мА•час продолжительность работы составляет не менее 10 ч.
- Средняя наработка на отказ для рабочих условий применения не менее 4000 ч.
- Средний срок службы измерителя – не менее 8 лет.

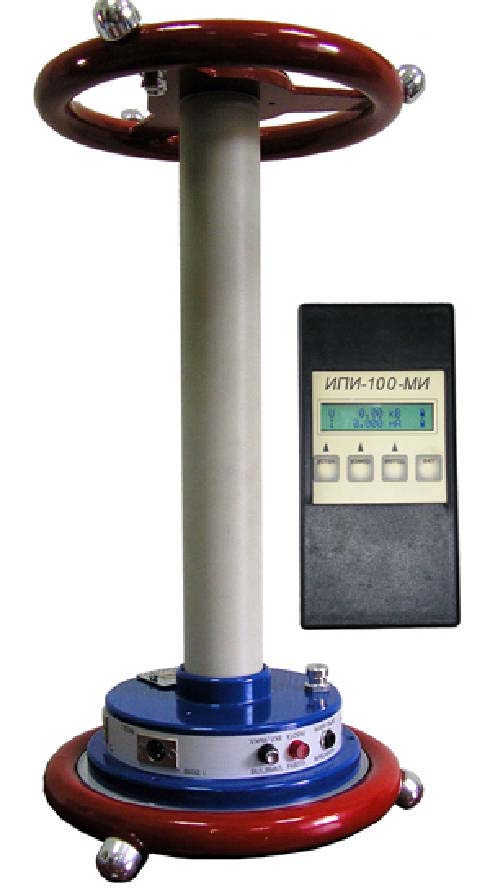

- Габаритные размеры и масса составных частей измерителя приведены в таблице 1.
- Комплектность
- ИПИ-100 поставляется в комплектности, указанной в таблице 1.
| № | Наименование составной части | Обозначение | Кол-во | Габаритные размеры, мм |
Масса, кг |
Примечание |
| 1 | Блок высоковольтный | ИПИ-100-БВ | 1 | 240 х 800 | 5 | |
| 4 | Модуль индикации | ИПИ-100МИ | 1 | 90х186х42 | 0,3 | |
| 5 | Датчик напряжения | ИПИ-100ДН | 1 | 680 х 500 | 3 | |
| 6 | Зарядное устройство |
9-12В, 300-900 мА |
2 | |||
| 7 | Комплект кабелей измерительных: |
ИКЭ-1 |
1 |
|||
| 8 |
Измеритель параметров изоляции ИПИ-100. Руководство по эксплуатации ИПИ-00.00.00РЭ |
ИПИ-100 00.00.00РЭ | 1 |
