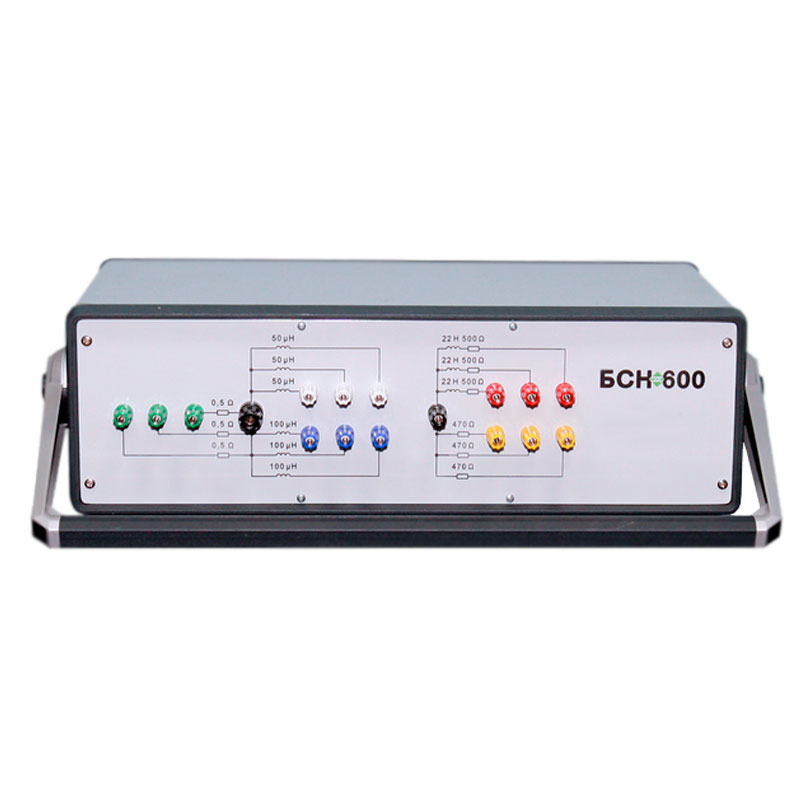

Блок стандартных нагрузок БСН-600
Описание
Блок стандартных нагрузок БСН-600 предназначен для проверки работоспособности, калибровки, метрологической поверки и наладки испытательных стендов «РЗА-ТЕСТЕР» в условиях лабораторий РЗА и электроцехов, энергобъектов, метрологических и научно-исследовательских центров, предприятий - изготовителей энергетического оборудования и др. Выпускается в двух модификациях для стендов с напряжениями 125 В и 300 В.
Характеристики
| Параметры | Значение |
| Блок стандартных нагрузок для источников тока: | |
Активная нагрузка
|
1*0,16; 0,24; 0,47; 0,71; 0,94; 3*0,47 Ом Pmax=300 ВА, 450 ВА (с обдувом) Pmax=300 Вт, 450 Вт (с обдувом) Pmax=3*300 ВА, 3*450 ВА (с обдувом) Pmax=3*300 Вт, 3*450 Вт (с обдувом) |
Индуктивная нагрузка
|
3*15, 3*50, 3*100 мкГн |
| Блок стандартных нагрузок для источников напряжения: | |
Активная нагрузка
|
1*74; 110; 220; 330; 440; 3*220 Ом Pmax=300 ВА, 450 ВА (с обдувом) Pmax=300 Вт, 450 Вт (с обдувом) Pmax=3*300 ВА, 3*450 ВА (с обдувом) Pmax=3*300 Вт, 3*450 Вт (с обдувом) |
Индуктивная нагрузка
|
3*9 Гн, R=550 Ом 9 Гн, R=550 Ом 3*9 Гн, R=550 Ом 5% 10% |
| Электропитание БСН (для обдува) | |
| Напряжение однофазное | 90…260 В |
| Частота питающей сети | 50 Гц ± 2 Гц |
| Потребляемая мощность, не более | 8 ВА |
