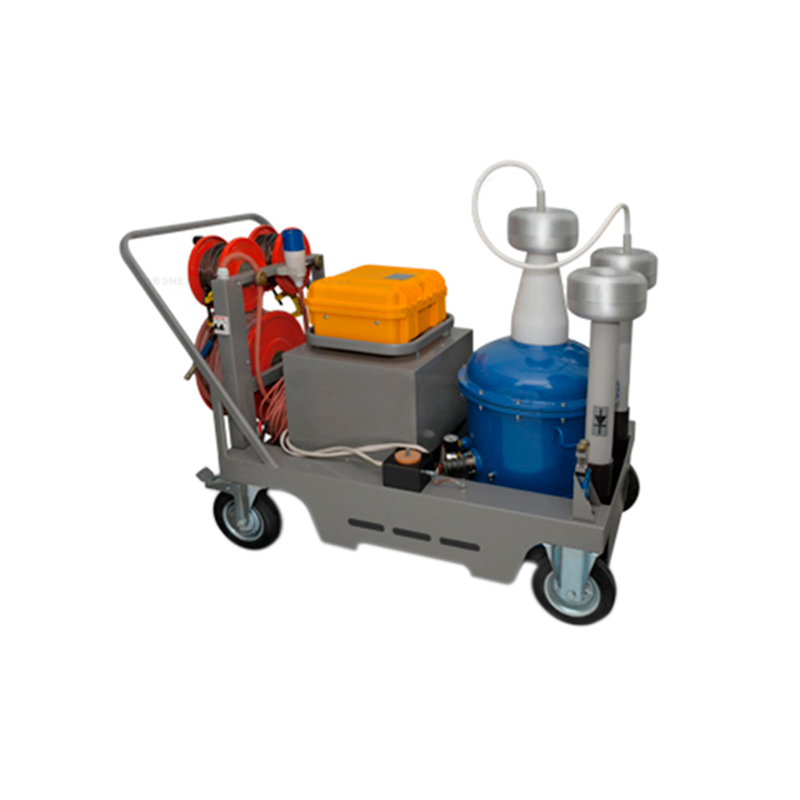

Аппарат для испытания диэлектриков АИГ-100/100

Average: 10 (1 vote)

Аппарат для испытания диэлектриков АИГ-100/100 предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным электрическим напряжением до 100 кВ, а также для испытания твердых диэлектриков синусоидальным электрическим напряжением до 100 кВ частотой 50 Гц.

Условия эксплуатации

Аппарат АИГ-100/100 рассчитан для эксплуатации в помещениях или под навесом при следующих условиях:

  • температура окружающего воздуха – от +1 до +35˚C;
  • относительная влажность воздуха при температуре +25˚C – не более 80%;
  • атмосферное давление – от 84,0 до 106,7 кПа (от 630 до 800 мм. рт. ст.).
Технические характеристики

Параметр

Значение

Самое большое рабочее напряжение (действующее значение), кВ:

- На выпрямленном напряжении в продолжительном режиме

100

- На переменном напряжении в продолжительном режиме

100

- На переменном напряжении в повторно-кратковременном режиме

100

Максимальный рабочий ток, мА:

- На выпрямленном напряжении в продолжительном режиме

130

- На переменном напряжении в продолжительном режиме

110

- На переменном напряжении в повторно-кратковременном режиме

150

Приведенная погрешность измерения исходного напряжения, %, не больше

± 3

Диапазон измерения испытательного напряжения, кВ:

- На выпрямленном напряжении в продолжительном режиме

5,0 - 100

- На переменном напряжении в продолжительном режиме

5,0 - 100

- На переменном напряжении в повторно-кратковременном режиме

5,0 - 100

Приведенная погрешность измерения исходного тока,%, не больше

± 3

Диапазон измерения испытательного тока, мА

5,0 - 130

Потребляемая мощность, кВ·А, не больше

17,5

Максимальная емкость нагрузки при номинальному напряжению, нФ, не больше

22

Напряжение питательной сети, В однофазное

220 ±22

Частота сети, Гц

50 ±1

Масса блока управления, кг, не больше

15

Масса блока высокого напряжения, кг, не больше

250

Габаритные размеры блока управления, мм, не больше

360 х 310 х 190

Габаритные размеры блока высокого напряжения, мм, не больше

600 х 1300 х 1050

Средний срок службы, лет

10

Примечание

Испытательный аппарат АИГ-100/100 работает на переменном напряжении в повторно-кратковременном режиме с продолжительностью включения 17% и продолжительностью цикла 6 мин.

Выпускаемые модификации

Вас также может заинтересовать аппарат АИГ-70/55.
