Заземление переносное ЗПЛЗ-10

Average: 10 (1 vote)

Заземление переносное ЗПЛЗ-10 предназначено для защиты людей, работающих на отключенных участках воздушных линий электропередач, от поражения электрическим током в случае ошибочного представления напряжения на этот участок или наведенного напряжения.

Конструктивное исполнение

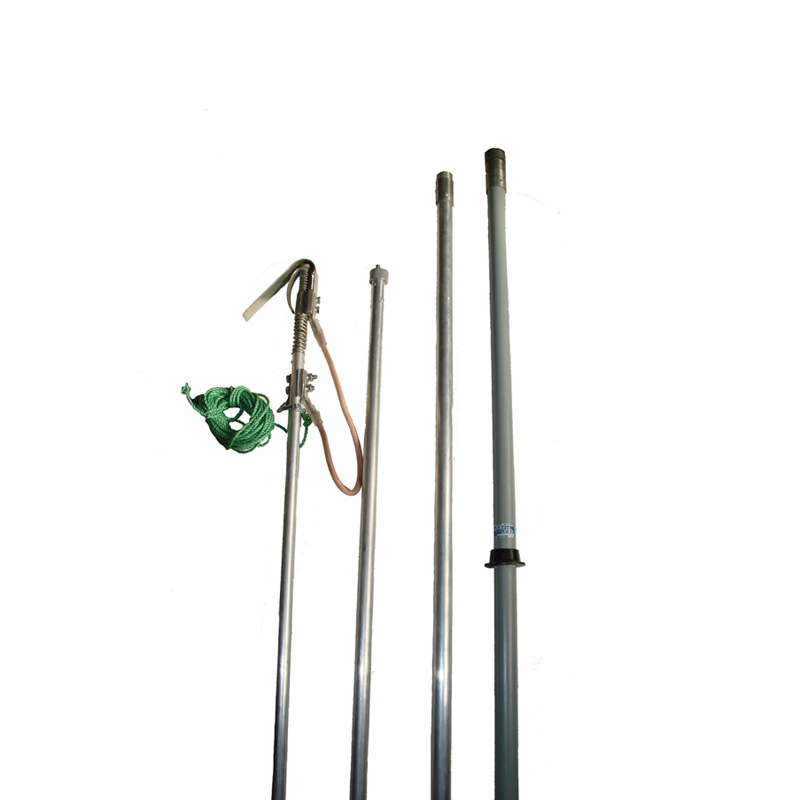

Заземление переносное ЗПЛЗ-10 состоит из штанги, гибкого проводника для заземления, зажима - для закрепления заземляющего проводника на токоведущих частях и скобы с зажимом для присоединения к заземляющим проводникам или к конструкциям.

Конструкция токосъемных зажима - байонетного-шарнирного типа, обеспечивает необходимую термическую и динамическую устойчивость к ударному току КЗ. Позволяет надежно и быстро устанавливать и снимать заземления движением сверху вниз.

По желанию заказчика заземление переносное ЗПЛЗ-10 может дополнительно комплектоваться штырем-заземлителем и чехлом.

Эксплуатация

Оптимальными условиями для использования заземления ЗПЛЗ-10 являются:

  • температура окружающей среды от - 45°С до 40°С;
  • относительная влажность воздуха 80% при температуре + 15°С
Технические характеристики
Наименование параметра Значение параметра
Номинальное напряжение электроустановки, кВ 10
Длина соединительного провода, м, не менее 0,5
Длина заземляющего провода, м, не менее 4,5
Длина изолирующей части штанги, м, не менее 0,7
Длина рукоятки, м, не менее 1,5
Количество металлических звеньев, шт 3
Общее количество звеньев, шт 4
Общая длина заземления в собранном виде, м, не менее 8,1
Длина заземления в транспортном положении, м, не более 2,35
Длина поддерживающего шнура, м, не менее 9,0
Тип зажима   Байонетно-шарнирный
Сечение провода, мм2,  не менее 25
Ток термической стойкости, кА/3сек 4,0
Масса штанги, кг, не более 7,5
