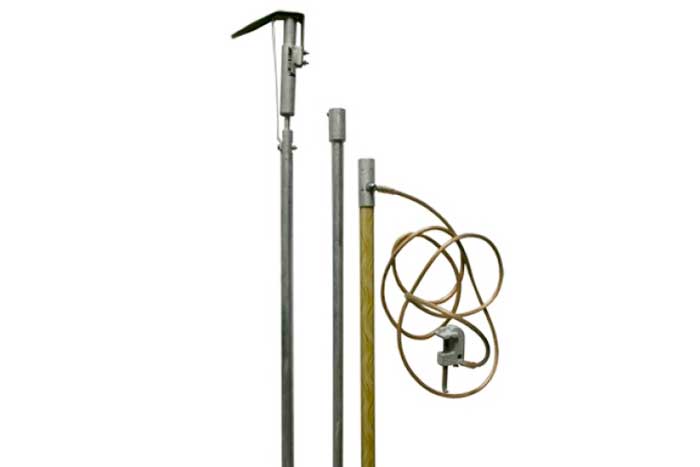

Заземление переносное ПЗ 330-500Ш

No votes yet

Заземление переносное ПЗ 330-500Ш предназначено для наложения на провода воздушных линий электропередач напряжением от 330 до 550 кВ промышленной частоты для раздельного заземления проводов сечением от 90 до 600 мм2 каждой фазы отключённых воздушных линий с целью защитить персонал от ошибочной подачи напряжения на участок или появления на нём напряжения.

Технические характеристики
Параметр Значение
Диапазон рабочего напряжения, кВ 330-500
Ток термической стойкости, кА/3 с 4
Сечение заземляющего провода, мм2 25
Длина рукоятки, мм 1000
Длина заземляющего спуска, м 3
Длина металлического звена, мм 2000
Количество металлических звеньев, шт 2
Масса, кг 6450х125х80
Габаритные размеры, мм 6,2

Эксплуатация

Оптимальными условиями для использования заземления ПЗ 330-500Ш являются:

  • температура окружающей среды от -45 до +45,
  • относительная влажность воздуха до 80% при +25.
