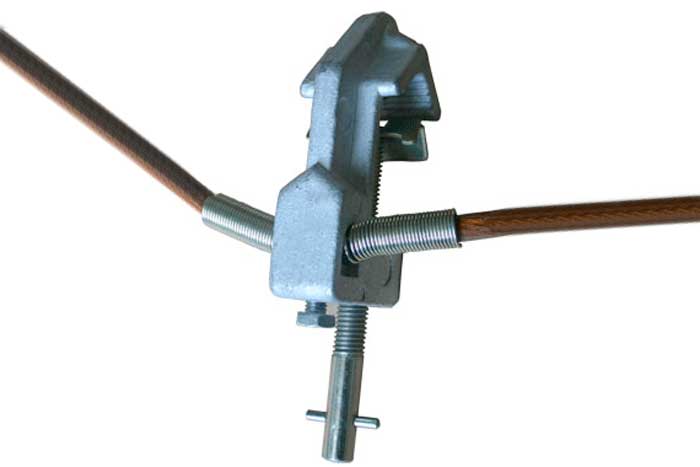

Заземление переносное ЗПЛ-35М-3

No votes yet

Заземление переносное ЗПЛ-35М-3 предназначено для защиты работающих на отключённых участках воздушных линий с номинальным напряжением от 10 до 35 кВ на случай ошибочной подачи напряжения на участок или появления на нём наведенного напряжения.

Модификаци
Сечение заземляющего провода, мм2 35 50 70
Ток термической стойкости, кА/3 с 5,6 8 10
Масса, кг 8,6 13,3 18

Эксплуатация

Оптимальными условиями для использования заземления ЗПЛ-35М-3 являются:

  • температура окружающей среды от -45 до +45оС,
  • относительная влажность воздуха до 80% при +25оС.
Технические характеристики
Параметр Значение
Диапазон рабочего напряжения, кВ от 10 до 35
Ток термической стойкости, кА/3 с 4
Количество штанг, шт 3
количество фаз 3
Сечение заземляющего провода, мм2 25
Длина провода между фазами, м 4,5
Длина заземляющего спуска, м 12
Общая длина изделия (со штангой), мм 1680
Общая длина заземляющего провода, м 21
Масса, кг 9,5
