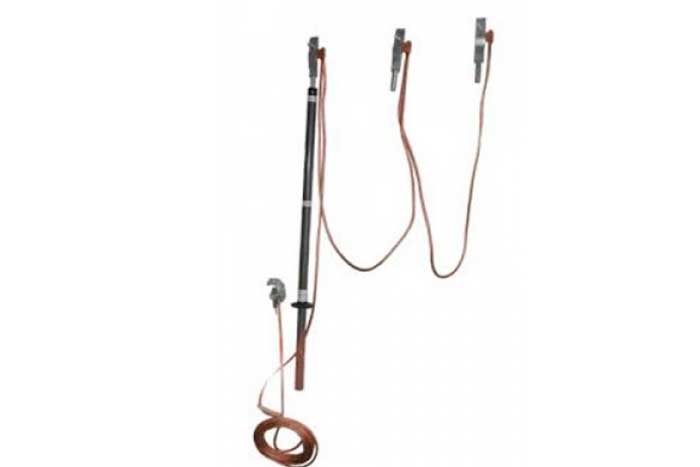

Заземление переносное ЗПЛ-10М

No votes yet

Заземление переносное ЗПЛ-10М предназначено для защиты работающих на отключённых участках воздушных линий с номинальным напряжением от 1 до 10 кВ на случай ошибочной подачи напряжения на участок или появления на нём наведенного напряжения.

Модификации
Сечение заземляющего провода, мм2 35 50 70
Ток термической стойкости, кА/3 с 5,6 8 10
Масса, кг 6,5 8,5 11,2
Технические характеристики
Параметр Значение
Диапазон рабочего напряжения, кВ от 1 до 10
Ток термической стойкости, кА/3 с 4
Количество штанг, шт 1
Количество фаз 3
Сечение заземляющего провода, мм2 25
Длина провода между фазами, м 1,6
Длина заземляющего спуска, м 10
Общая длина изделия (со штангой), мм 1250
Общая длина заземляющего провода, м 13,2
Масса, кг
  • исполнение 1
  • исполнение 2
5,2
5,6

Эксплуатация

Оптимальными условиями для использования заземления переносного ЗПЛ-10М являются:

  • температура окружающей среды от -45 до +45оС,
  • относительная влажность воздуха 80% при +25оС.
