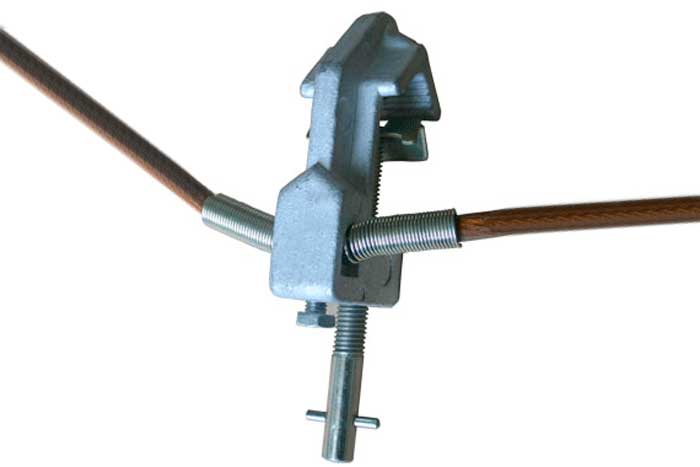

Заземление переносное ЗПЛ-220М-3

No votes yet

Заземление переносное ЗПЛ-220М-3 предназначено для защиты работающих на отключённых участках воздушных линий с номинальным напряжением от 35 до 220 кВ на случай ошибочной подачи напряжения на участок или появления на нём наведенного напряжения.

Модификации
Сечение заземляющего провода, мм2 35 50 70
Ток термической стойкости, кА/3 с 5,6 8 10
Масса, кг 19,2 24,2 30,8
Технические характеристики
Параметр Значение
Диапазон рабочего напряжения, кВ от 35 до 220
Ток термической стойкости, кА/3 с 4
Количество штанг, шт 3
Количество фаз 3
Сечение заземляющего провода, мм2 25
Длина провода между фазами, м 9
Длина заземляющего спуска, м 15
Общая длина изделия (со штангой), мм 3750
Общая длина заземляющего провода, м 33
Масса, кг 15,5

Эксплуатация

Оптимальными условиями для использования заземления ЗПЛ-220М-3 являются:

  • температура окружающей среды ЗПЛ-220М-1 от -45 до +45оС,
  • относительная влажность воздуха до 80% при +25оС.
