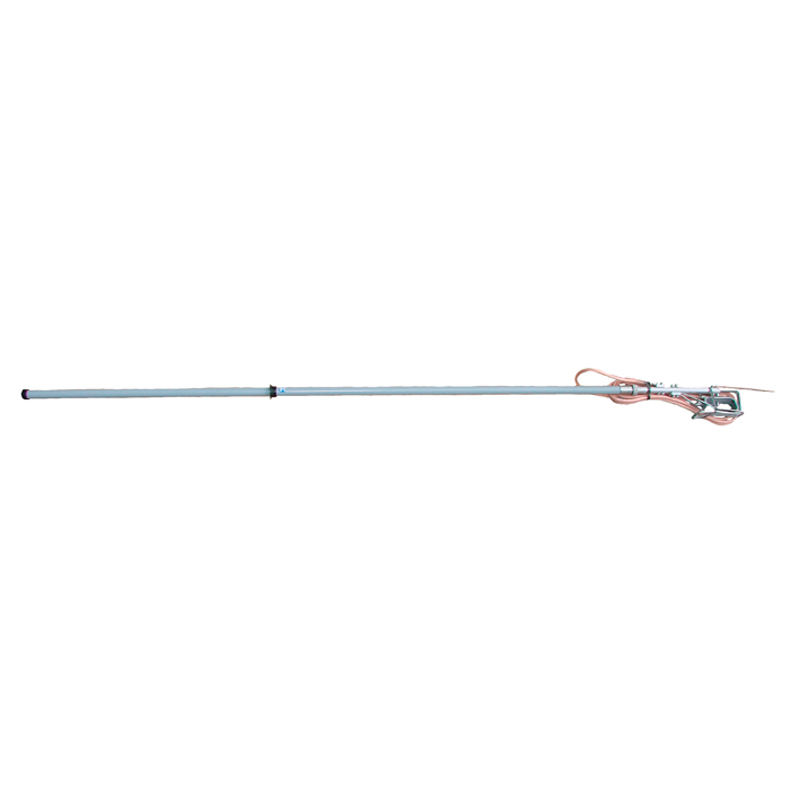

Заземление переносное УЗПКСТ-1/1-50

Average: 10 (1 vote)

Заземление переносное УЗПКСТ-1/1-50 предназначено для защиты работающих на отключенных участках контактной сети скоростного трамвая постоянного и переменного тока от поражения электрическим током (в случае ошибочно поданного напряжения или появления на участке контактной сети приведенного напряжения) путем заземления элементов контактной сети на рельсовый путь.

Конструктивное исполнение

Устройство заземляющее переносное УЗПКСТ-1/1-50 состоит из переносной штанги и заземляющей струбцины, соединенных между собой заземляющим проводником. Проводник для заземления изготовляется из медных жил, гибкости не менее 6 класса, соответственно ГОСТ 22483, помещенного в прозрачную оболочку из полимерного материала. Штанга состоит из изолирующей штанги с рукояткой и металлической контактной штанги с фазным пружинным зажимом, соединенным между собой с помощью винтового соединения.

Изолирующая часть штанги выполнена из электроизоляционного профильного стеклопластика и покрыта електроизоляционной эмалью. Конструкция фазного зажима позволяет надежно устанавливать УЗПКСТ-1/1-50 как на проводах типа МФ85, МФ100, так и на несущих металлоконструкциях контактной сети. Стальные элементы заземления имеют защитное покрытие согласно ГОСТ 9.301.

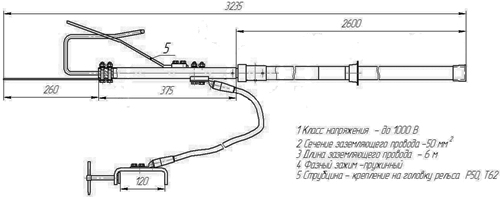

Рис.1. Габаритные размеры переносного заземления УЗПКСТ-1/1-50
Рис.1. Габаритные размеры переносного заземления УЗПКСТ-1/1-50

Технические характеристики
Наименование параметра Значение параметра
Класс напряжения, В, не больше 1000
Длина собранной штанги, м, не больше 3,2
Количество секций, шт. 2
Усилия прижима контактной головки, Н 200-500
Типы рельсов, на которые устанавливается заземляющая струбцина (башмак) Р50, Т62,
Сечение заземляющего проводника, мм2 50
Длина заземляющего проводника, м, не меньше * 6
Ток короткого замыкания, кА, при 3с, не меньше 7
Общая масса заземления, кг, не больше 9
Средний срок службы 5 лет
