Устройство УКР-РН-Н-10У1

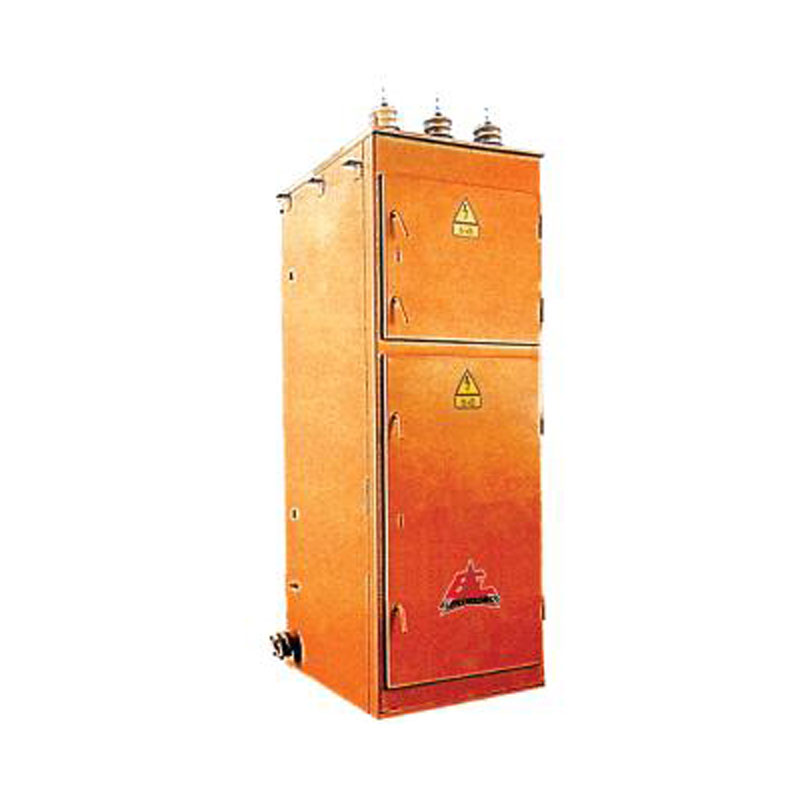

Комплектная система с распределительными механизмами с маркой устройство УКР-РН-Н-10У1, представляет собой весьма перспективный ряд трансформаторных шкафов, предназначенных для наружной установки. Мощное оборудование рассчитано на параметры:

  • Номинальных рабочих напряжений в промышленных размерах 6 и 10 кВ 3-фазного тока;
  • Обычной частоты в районе 50 Герц.

В зависимости от комплектации распределительное устройство УКР-РН-Н-10У1 может оснащаться  разъединителями, выключателем, разными видами необходимых защит. Комплектация выключателями проводится разного типа:

  • Evolis от компании Шнайдер Электрик (производство Украина);
  • Вакуумным контактором модели КВТ-10 от завода КЗВА;
  • Выключателем вакуумного типа BB/ TEL компании отечественного типа «Таврида Электрик», а также VD-4 (ABB).

Назначение

Комплектная система распределительных устройств предназначается:

  • Для энергоснабжения участков горнодобывающей отрасли соответствующим уровнем напряжения;
  • Распределения энергии при помощи наружных установок УКР-РН-Н-10У1.

Устройство и работа

Конструкция УКР-РН оснащена несколькими электрическими шкафами:

  • Трансформаторов для текущих потребностей, обеспечения вспомогательного оборудования;
  • Шкафом ввода с комплектацией выключателем, разъединителями;
  • Шкафами измерения, контроля, защиты с комплектацией установки трансформатором промышленного напряжения и механическими разрядниками;
  • Электрическим шкафом отходящей линии, предусматривающего подключение разных видов оборудования, агрегатов. Конструкция производится в 2 видах исполнения. Первый предусматривает воздушный ввод, а второй – при помощи подсоединения кабеля.

Размер стандартного напряжения в кВ

6 и 10

Наибольший размер напряжения в кВ

7,2 и 12

Частота от сети

50 Гц

Шины и главные цепи пропускают токи

630 Ампер; 100 Ампер / 400 Ампер; 630 Ампер

Ток (электродинамическая стойкость) у главных цепей (время 1 секунда): с выключателем/контактором



51/21 кА

Выключатель или контактор выключается при токе



12,5 Ампер и 20/5 Ампер

Показатель тока, который имеет термическую стойкость в цепях (время 3 секунды): имея выключатель или контактор в размере кА



12,5 или 20/5

Попадание уровня изоляции под номер ГОСТа 1516.1

соответствует

Вспомогательные цепи рассчитаны на такое напряжение

220, = 220,~110 В

Есть ли изоляция в токоведущих частях

Только с неизолированными видами шин

Вид изоляции

воздушный

Линейные присоединения

Воздушный тип, кабельный тип, шинный тип

Имеются ли выдвижные элементы в шкафу

Не имеет таких элементов

Условия обслуживания

2-стороннее

Коридор для обслуживания

отсутствует

Наличие обогрева отсеков

установлено

Размеры шкафа не считая «корзину» воздушного ввода и салазок

1 000 х 1 210 х 2 800 миллиметров

Вес устройства

1 200 килограмм

Уровень защиты согласно ГОСТ номеру 14254

Защиты от брызг, исполнение IP34
