Устройство УКР-РН-П-10У1

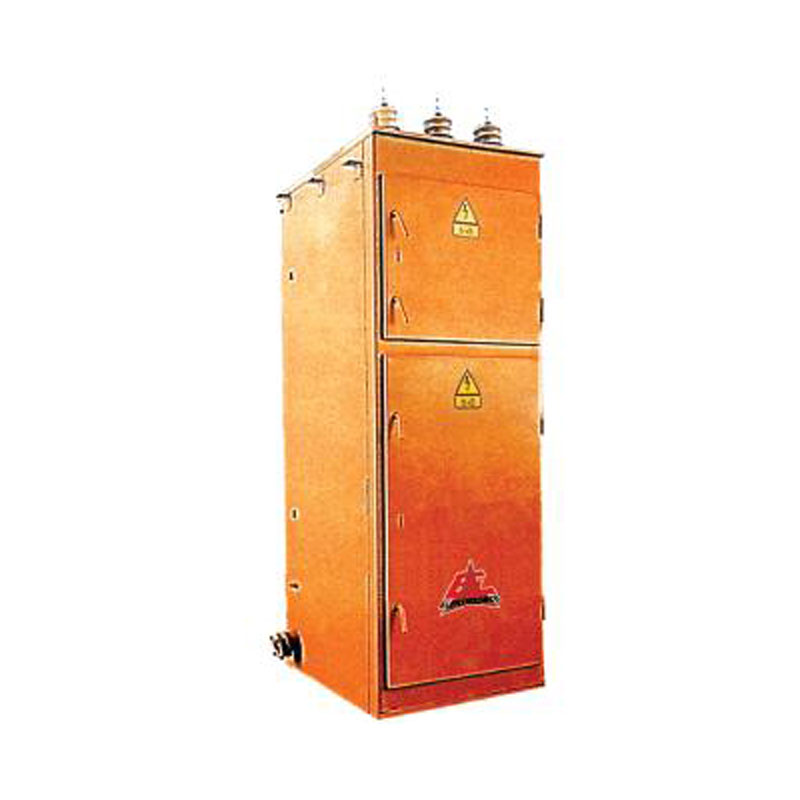

Система устройства специальной комплектации с распределительными функциями - устройство УКР-РН-П-10У1 – это мощные силовые установки с трансформаторами тока, напряжения, тока нулевой последовательности для оснащения ответственных магистральных электрических сетей карьеров. Конструкция устройства представляет собой металлический шкаф с защитной окраской и обозначениями  с установленной внутри аппаратурой.

Назначение

Устройство УКР-РН-П-10У1 за счет своих достоинств, способны обеспечить подсоединение высоковольтных линий электропередач к передвижной карьерной технике, экскаваторным автомобилям, установкам для проведения бурительных работы и другим видам мощного оборудования.

Устройство и работа

Конструкция устройства оснащена воздушным типом ввода и кабельным типом вывода для подсоединения:

  • кабеля сечением 70 миллиметров;
  • контрольного кабеля с параметрами диаметра 24 миллиметра.

Устройство обеспечивает большой ряд защитных функций, сигнализации, местного включения/отключения, а также в дистанционном режиме контроля величины тока и напряжения, учета активной энергии.

В зависимости от схемы подключения распределительные предметы комплектуются силовыми установками и оборудованием:

  • Разъединители марки РВФЗ-10/630-1;
  • Трансформаторы – тока ТПЛ-6, напряжения модели 3НОЛ-6, тока нулевой последовательности серии ТЗЛМ;
  • Высоковольтные предохранители ПКН-001, выключатели серии ВВ/TEL-10-20-630УХЛ-2;
  • Ограничители перенапряжений марки ОПН-КР/ТЕЛ;
  • Или разъединители РВФ3-10/630-1, выключатели вакуумной модели ВВ-6/10-12,5-630-УХЛ-2.

Система оборудована специальными защитными блокировками:

  • Выключатель/разъединитель;
  • Разъединитель/заземляющие ножи;
  • Двери/заземляющие ножи.

Рабочее напряжение в кВ

Шесть и десять

Уровень максимум (рабочее напряжение)

  1. 7,2 кВ
  2. 12 кВ

Рабочий размер тока

630 Ампер

Вспомогательный токовый трансформатор должен выдавать такое количество Ампер

100 единиц; 200 единиц; 150 единиц; 300 единиц; 600 единиц; 400 единиц

Рабочая частота

50 Гц

Начальный диапазон поддерживающихся показателей в периодической по свойствам составляющей

Показатель 20 кА

Стойкость по электродинамике рассчитана на ток

В размере 52 кА

Нормированный уровень (процентное содержание) в апериодическом варианте составляющей

Значение 40 %

Мощность выключения

200 мВА

Ток термической стойкости 1-секундный

20 кА

Механическая стойкость циклов включение/отключение

50 тысяч целых циклов

Габаритные размеры установки:



                  Без салазок в миллиметрах

2 520 х 1 230 х 1 310

                  С салазками в миллиметрах

3 110 х 2 010 х 2 620

Вес

1 130 килограмм

Уровень защиты шкафа устройства

IP54
