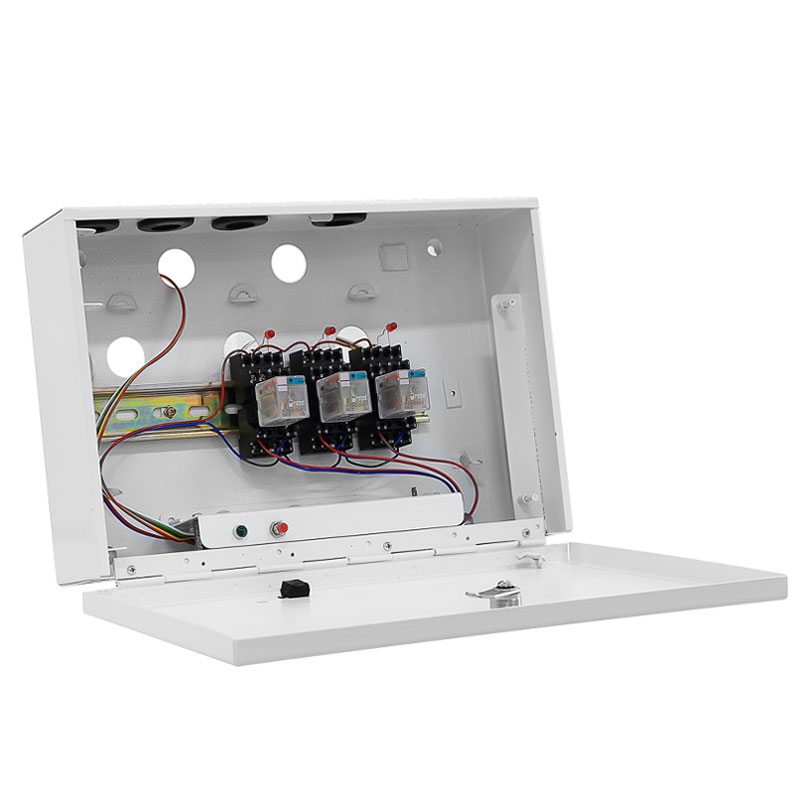

Шкаф выносных реле Вектор

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Шкаф выносных реле (ШВР) Вектор предназначен для дистанционного проводного управления работой электромагнитных реле при помощи приборов приемо-контрольных пожарных и управления серии "Вектор-1".

Область применения

Шкаф выносных реле используется со всеми ППКПиУ серии "Вектор" для подключения мощных силовых агрегатов (вентиляторов, клапанов, моторов и т.п.).

Конструктивное исполнение

ШВР представляет собой исполнительный блок ППКПиУ "Вектор-1", который вынесен за пределы основного корпуса ППКПиУ и при помощи проводного интерфейса соединен с основными компонентами ППКПиУ для двухсторонней передачи информации. Питающие напряжения поступают в ШВР с основного ППКПиУ .

В состав шкафа выносных реле (ШВР) входит блок ввода - вывода (БВВ) из комплекта ППКПиУ "Вектор-1", управляющий силовыми реле .

Технические характеристики
Параметры Значения
Максимальное напряжение питания от ППКПиУ " Вектор -1", В 28
Ток потребления при 7 включенных реле ( в заводской комплектации ), мА не более 170
Максимальное количество силовых реле, шт 7
Выходной ток в цепи каждого электромагнитного реле, мА не более 50
Габаритные размеры, мм не более 300х232х90
Масса, кг не более 3,0
Средний срок службы, лет не менее 10

Комплектность

  • Шкаф для выносных реле МЦИ 425691.007 -1 шт.
  • Адаптер шлейфа МЦИ 434321.029 - 1 шт.
  • Паспорт - 1 экз.
  • Тара упаковочная индивидуальная - 1 шт.

Эксплуатация

Оптимальными условиями для использования шкафа выносных реле (ШВР) Вектор являются:

  • температура окружающей среды от -10 до +50°С,
  • относительная влажность воздуха 25 - 95 % или 95 % при 35°С,
  • атмосферное давление 86 - 106 Па.
