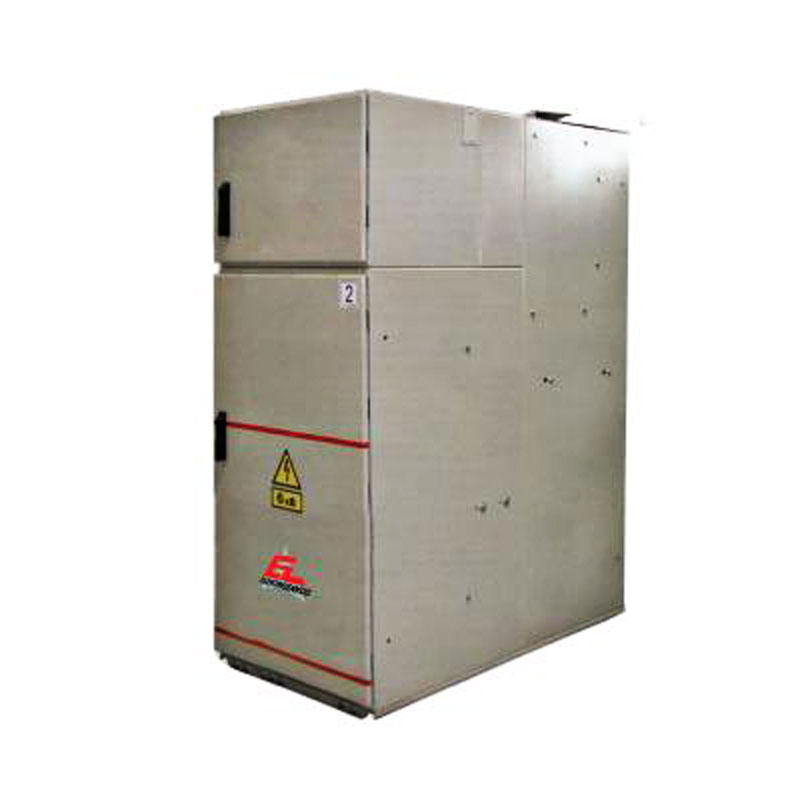

Устройство УКР-1Ф

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Конструкция шкафа распределительного типа, мы его назовем устройство УКР-1Ф, предусматривает комплектацию устройства камерами, элементами РУ, шинными мостами, установку схем первичных 1-линейных соединений и специальной аппаратуры, которую мы перечислили в таблице с номером 1.

Назначение

Распределительные виды устройств, рассчитанные на 10 кВ либо 6 кВ, с оснащением камеры, которая называется устройство (камера) УКР-1Ф, предназначаются для комплектаций систем распределительных шкафов с параметрами:

  • частотой на уровне 50 Гц переменного тока;
  • уровнем напряжений 6 или 10 кВ;
  • при условии использования изолированного вида нейтрали.

Устройство и работа

Производится устройство в климатическом исполнении в соответствии УЗ по требованиям стандарта ГОСТ15150.

Тип камеры

Основные аппараты

Вес

УКР-1Ф-40

УКР-1Ф-04

УКР-1Ф-40

УКР-1Ф-721

УКР-1Ф-723

Аппарат Р3 10/630 У3

Устройство ВЭ/TEL

Трансформаторы ТОЛ.ТПЛ

Устройство КР/TEL КР

Четыреста килограмм

УКР-1Ф-401

УКР-1Ф-412

Аппарат Р3 10/630 У3

Устройство ПКН 10

Четыреста килограмм

УКР-1Ф-09

Аппарат Р3 10/630 У3

Устройство ВЭ/TEL

Трансформаторы ТОЛ.ТПЛ

Четыреста килограмм

УКР-1Ф-515

Трансформаторы ТЗЛМ

Четыреста килограмм

УКР-1Ф-601

Аппарат ПТ 011

Устройство ОМП 10

Четыреста килограмм

УКР-1Ф-101

Устройство Р3 10/630 У3

Четыреста килограмм

УКР-1Ф-201

Устройство Р3 10/630 У3

Устройство КР/TEL КР

Аппарат ПКН 10

Трансформатор 3х3НОЛ

Четыреста килограмм

Характеристики

Номинальный уровень напряжения в работе

6 В и 10 В

Рабочим напряжением в максимальном размере является

7,2кВ либо 12 кВ

Частота

50, 60 Гц

Главные цепи имеют электродинамическую стойкость

51 кА, 81 кА

Показатели номинального значения тока:



                  Главные цепи

630 Ампер; 1 000 Ампер; 1 250 Ампер; 1 600 Ампер

                  В момент, когда выключатель отключается

20 кА или 31,5 кА

Размер термической стойкости в главных цепях  на протяжении  3 секунд

35 кА, 55 кА

Номинальный уровень напряжения вспомогательных цепей:



                  Постоянного тока

220, 100 В

                  Переменного тока

110, 220 В

Вес устройств

200, 400 кг

Комплектация

Устройство комплектные распределительные марки УКР-1Ф

1 единица

Документация в виде паспорта, технического описания, инструкции отвечающей за документацию

1 единица

Упаковка

1 единица

Модификации

  • Устройство УКР-1Ф-40
  • Устройство УКР-1Ф-04
  • Устройство УКР-1Ф-40
  • Устройство УКР-1Ф-721
  • Устройство УКР-1Ф-723
  • Устройство УКР-1Ф-401
  • Устройство УКР-1Ф-412
  • Устройство УКР-1Ф-09
  • Устройство УКР-1Ф-515
  • Устройство УКР-1Ф-601
  • Устройство УКР-1Ф-101
  • Устройство УКР-1Ф-201
