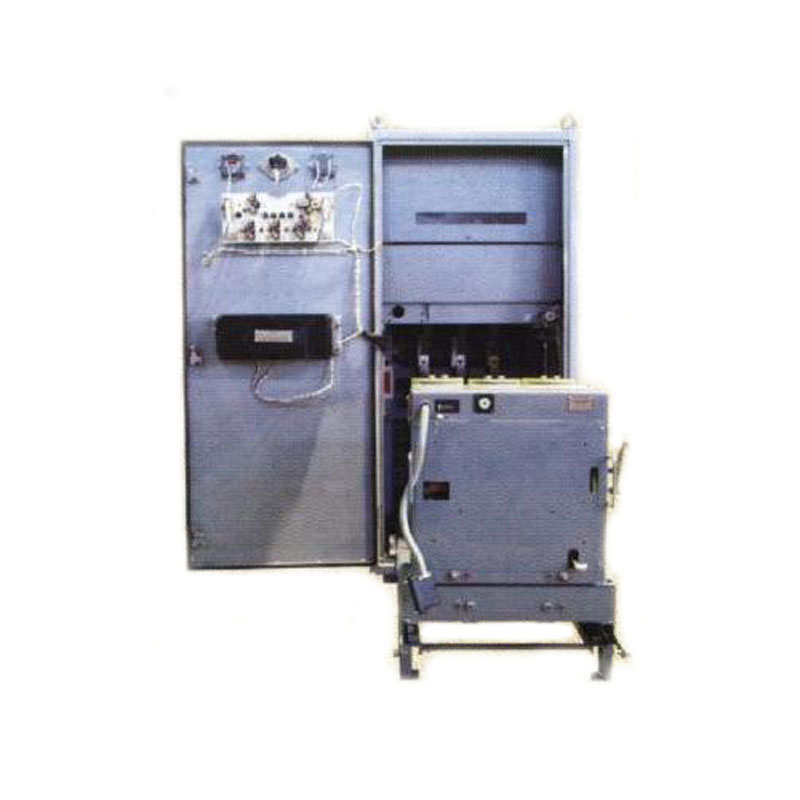

Устройство УКР-РН-6В-УХЛ5

Распределительный тип устройство УКР-РН-6В-УХЛ5 создают собой электротехнические шкафы с оборудованием, которые могут комплектоваться микропроцессорными блоками управления, вакуумными выключателями. Установка вакуумных выключателей проводится комплектации:

  • Evolis производства Шнайдер Электрик из Украины;
  • BB/TEL марки Таврида Электрическая Компания;
  • VD-4 (марка ABB).

Устройство и работа

Коммутации силовых электрических цепей в распределительных шкафах поддерживаются вакуумными коммутационными устройствами. Шкафы с распределительными функциями марки «устройство УКР-РН-6В-УХЛ5» высококлассно функционируют при уровне колебаний напряжения в электрической сети в пределах 85…115% Uном. Одиночные шкафы могут отличаться от групповой комплектации:

  • Оснащением дополнительными кабельными муфтами;
  • Отсутствием шин, которыми комплектуется шкаф группового исполнения комплектных устройств;
  • Наличием или отсутствием пульта ДУ (управление на удаленной дистанции).

Назначение

Распределительные шкафы предназначаются для обеспечения распределений электроэнергии в цепях с изолированными видами нейтрали для обеспечения параметров переменного тока:

  • Частоты в размере 50 Гц;
  • Напряжения в максимальных пределах 6кВ.

Устройства способны обеспечивать защиту электрических установок , систем управления и оборудования токоприемников рудников, шахт, горно-обогатительных комбинатов, других промышленных объектов горнорудной отрасли, в неопасных условиях по концентрации газообразных веществ, взвесей, пыли.

Номинальный уровень напряжения у распределительного устройства

6 кВ

Максимальным рабочим напряжением является

Показатель 7,2 кВ

Номинальный ток основных цепей шкафа:

                    Сборные шины, разъединительные предметы и   выключатели

Значение 630 А

                    Секционные или вводные шкафы

Диапазон 100…630 А

                    Шкафы с отходящими присоединениями

Диапазон 30…630 А

Ток при котором происходит отключение

Равен 20 кА

Мощность отключения шкафа

200 МВ.А

Ток включения и электродинамической стойкости

25…51 кА

Механический размер стойкости в количестве циклов содержащих включение  иотключение

                   Включение в BB/TEL

Число 50 000

                   Разъединители

Число 2 000

Термическая стойкость рассчитана на ток

Диапазон 10…20 кА
