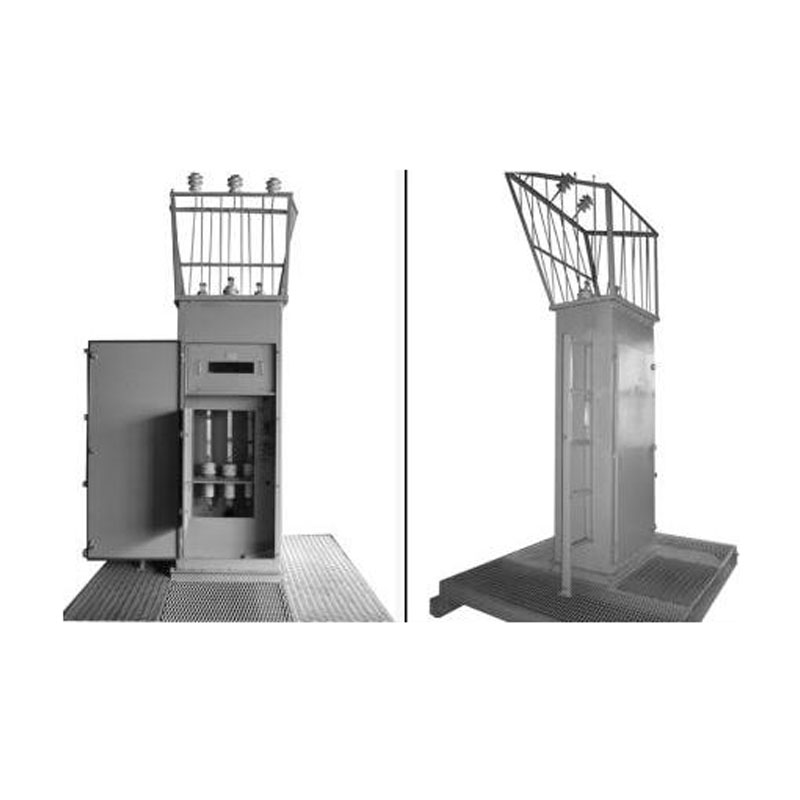

Установка УКР-ПЭ-6-200-УХЛ1 (6кВ)

Силовые устройства комплектных распределительных моделей передвижного экскаваторного типа устройство УКР-ПЭ-6-200-УХЛ1 представляют собой энергетические конструкции с аппаратурой, вмещенной в защитный корпус с элементами для подсоединений высоковольтного гибкого кабеля в верхней части. Шкаф устройства отличается мобильным исполнением и располагается на специальной платформе.

При помощи кабельных вводов устройства предусматривается подсоединение бронированных кабелей сечением 70 мм, контрольного кабеля бронированного, резинового типа диаметром 24 мм.

Назначение

Энергетические устройства мобильного экскаваторного типа модели устройство УКР-ПЭ-6-200-УХЛ1 предназначаются для оперативного подсоединения высоковольтного гибкого кабеля к системе воздушной распределительной сети. Параметры энергетических сетей составляют:

  • Напряжение а пределах 6 кВ, где работает переменный ток;
  • Уровень частоты 50 Гц.

Подсоединение высоковольтного кабеля к воздушной электрической распределительной сети обеспечивает питание карьерной техники и оборудования, потребителей электроэнергии. Системы используются для установки защиты и оперативного управления токоприемниками, электроустановками для оснащения работ в карьерах.

Устройство и работа

Распределительные энергетические установки производятся климатического исполнения УХЛ1, в 1 категории попадающей под требования государственного ГОСТ 15150. Устройства способны стабильно поддерживать качественное энергоснабжение в условиях колебаний напряжений электрической сети в пределах 85…115% Uном.

Функции устройств мобильного экскаваторного типа для энергоснабжения карьеров включают в себя:

Выполняемые функции:

Наше устройство

Включение/отключение

Оперативное местное включение/отключение

Ручное включение/отключение

Дистанционное включение/отключение

Отключение присоединений для проведения ремонтов и технических осмотров

Защитные действия

От токов перегрузочного плана

Асинхронных электродвигателей имеющих короткозамкнутый вариант ротора от пускового тока с недопустимыми параметрами длительности

От 1-фазных замыканий на землю

От тока КЗ

От самовключения установки при повышении напряжений

Минимального уровня напряжений

От исключения потери управления во время обрыва жил или замыкании

Возможность подключить выходные размыкающие и замыкающие контакты аппаратуры

Электрической блокировки

От подачи уровня напряжений на отходящий тип присоединений

От дублированного включения в случае, когда отказал механизм, поддерживающего выключатель в положении «включено»

Функциональная проверка

Подвтерждение работоспособности максимального уровня токовой защиты на оборудовании контрольной вставки и блокировочного реле утечки

Исправности защиты от 1-фазных замыканий на землю

Сигнализационная работа

Положение выключателя (вкл или выкл)

Момент срабатывания реле утечки блокировочного плана

Защитные функции при перегрузке

Защита по току (короткое замыкание)

Исключение однофазного замыкания на землю

Функция выключения

Устройство по защите минимальных напряжений в требуемые моменты

Выключатель отключается за 0,11 секунды (при максимальной токовой защите)

Номинальный уровень напряжений

U = 6 кВ

Максимальное рабочий показатель напряжений

U = 7,2 кВ

Номинальное число тока

I = 200 А

Ток для того, чтобы отключить:



                 Шкаф

I = 10,0 кА

                 выключатель

I = 12,5 кА

Ток электродинамической стойкости

I = 25 кА

Ток (размер стойкости термического плана)

I = 10 кА

Нормированные размеры токов при включении:



                  Максимальный пик

I = 25 кА

                  Минимальная периодическая составляющая

I = 10 кА

Ток протекает

1 секунду

Мощность отключения шкафа

100 МВ.А

Показатель термической стойкости

300 кА.с

Исполнение по линиям:



                   Подходящие линии – ВВОД

Воздушный вариант

                   Отходящие линии - ВЫВОД

Кабельный вариант

Габаритные размеры

2 700 х 2 000 х 4 500 миллиметров
