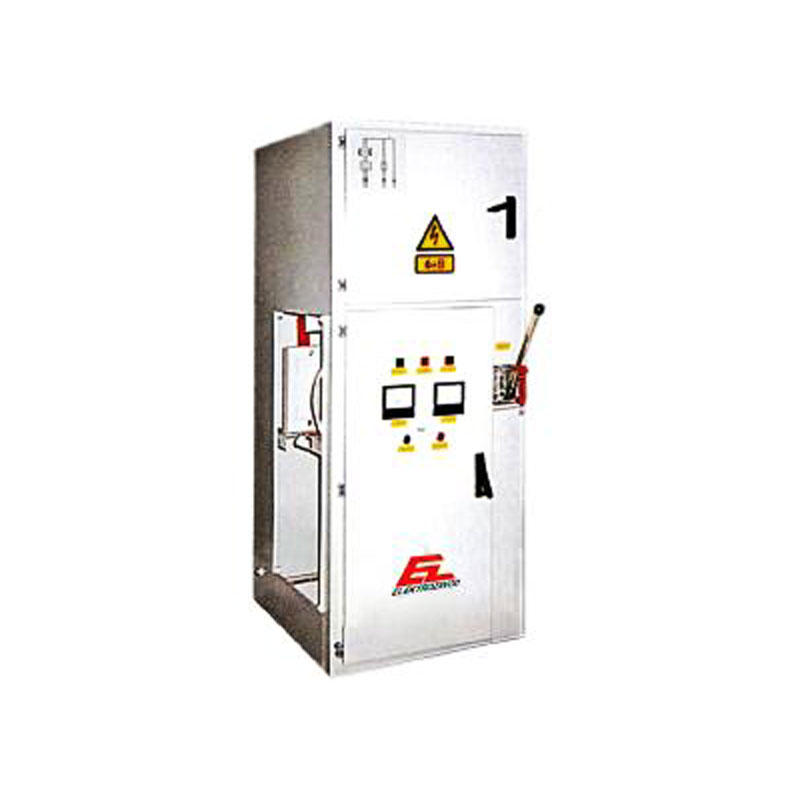

Устройство КРУЭ-6-УХЛ2 (КРУЭН-6-УХЛ-2)

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Комплектные по разработке, распределительные в работе устройства двух моделей: устройство КРУЭ-6-УХЛ2 и устройство КРУЭН-6-УХЛ-2 – это оснащение, созданное для оборудования поворотных платформ мощной карьерной техники, экскаваторов. Установка способна принимать и распределять электроэнергию с параметрами:

  • Частотой 50 Гц и уровнем напряжения 6 кВ;
  • В условиях закрытого неотапливаемого кузова строительной техники.

Назначение

Комплектное устройство марки КРУЭ-6-УХЛ-2 и устройство марки КРУЭН-6-УХЛ2 с распределительными функциями способно обеспечивать защиту всех электрических вариантов оборудования от случаев перегрузок, минимальных возможностей создания короткого замыкания в выбранной сети. Мощное оснащение предназначено для включения электрической цепи в невзрывоопасных условиях работ, при отсутствии повышенных концентраций газов, пыли, способных влиять на функциональные параметры оборудования.

Устройство и работа

Комплектация основными аппаратами предусматривает оснащение устройства:

  • Выключателем с применением вакуума, модели ВВ6/10-12,5-630УХЛ-2(ВВ/ТЕL-10/20-630УХЛ-2);
  • Ограничителем перенапряжений ОПН-КР/ ТЕЛ;
  • Трансформатором тока ТЛКИ;
  • Разъединителем марки РВФЗ10 / 6301.

Под индивидуальный заказ устройство может комплектоваться выключателем:

  • Evolis от Шнайдер Электрик;
  • VD-4 (ABB).

Устройство совершает ряд основных функций:

Функции устройство КРУЭ-6 и КРУЭН-6

Контролирующая работа над уровнем напряжения и значением тока в искомых силовых сетях и цепях;

Оперативному местному включению/отключению при помощи соответствующих кнопок;

Защита по минимальному уровню напряжения;

Защите от токов перегрузки, пусковых токов с превышающей продолжительностью;

Местной сигнализации о включенном положении или отключенном положении рабочего выключателя;

Оперативному включению в ручном режиме;

Предотвращение коротких замыканий;

Сигнализация в момент срабатывания защитной функции от тока КЗ либо случая перегрузки

Местной сигнализации о включении или выключении выключателя;

Функция выключения защитного устройства с минимальным уровнем напряжений.

Устройство обеспечивает стабильную работу при уровне колебания напряжения в пределах 85…115% Uном. Полное время при выполнении функций отключений при помощи выключателя с максимальным уровнем токовой защиты и специальным приводом составляет не больше 0,11 секунд.

Характеристики

Номинальный уровень напряжения

6 кВ

Наибольший возможный размер рабочего напряжения

7,2 кВ

Номинальный ток, без использования трансформаторов тока

630 А

Номинальный размер тока с трансформаторами тока

200 А

Частота

50 Гц

Нормированные параметры тока отключения:



                  Пик значений

25 кА

                  Начальный размер действующего значения имеющего периодическую составляющую

10 кА

Стойкоксть тока по термическим данным (односекундный)

10 кА

Механическая стойкость, циклов включения/отключения

30000

Мощность отключения

100 мВА

Габаритные показатели

880 х 1 900 х 1 100 миллиметров

Весовая часть

670 килограмм

Модификации

  • Устройство КРУЭ-6-УХЛ2
  • Устройство КРУЭН-6-УХЛ-2
