Система САУЭП-3

Назначение САУЭП-3

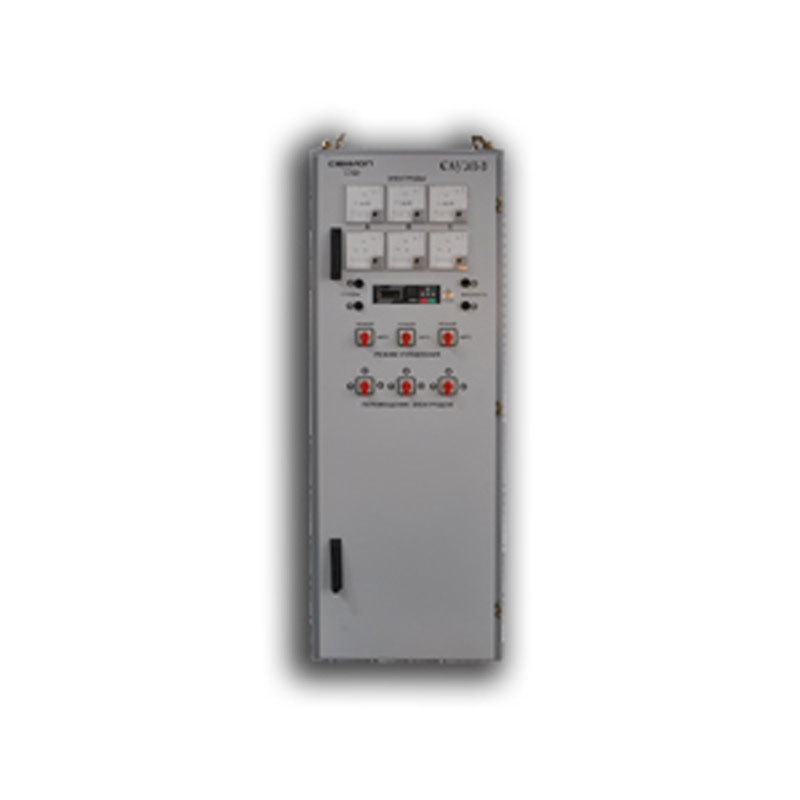

Система управления электродуговой печью САУЭП-3 используется для ручного и автоматического управления уровнем положения электродов и обеспечения правильного режима работы печи. Сама система имеет вид шкафа и состоит из двух составляющих блоков – системы управления и привода двигателей перемещения электродов.

Контролировать сигналов

  1. Используемое напряжение на каждом из электродов.
  2. Потребляемый ток каждым электродом.
  3. Потребляемый ток двигателями привода, который перемещает электроды.
  4. Напряжение и ток якоря двигателя привода.
  5. Определяет правильное положение управляющих командоконтроллеров.

Принцип работы и особенности

Получив все необходимые данные, система управления САУЭП-3 использует один из запрограммированных алгоритмов (поддержание мощности, тока или напряжения), дает команду на блок привода, который управляет двигателем постоянного тока.

Благодаря авторскому алгоритму в системе используется автоматическое определение оптимальных режимов плавления. Это позволяет добиться минимальных затрат времени на плавление и снижает расходы тока двигателей в три раза. Также присутствует режим регулирования коэффициента мощности энергетических дуг, что в свою очередь значительно экономит графитовые электроды.

В систему САУЭП-3 встроена система «Визир-3». Благодаря этому есть возможность в реальном времени фиксировать и записывать на карту памяти цифровые и аналоговые сигналы. В дальнейшем эти данные можно воспроизвести на компьютере при помощи специального программного обеспечения. Эта функция помогает очень точно настроить режим работы системы САУЭП и, если необходимо, позволяет фиксировать аварийные ситуации.



Ток

3-фазный перем.

Напряжение, В

380

Отклонение напряжения, %

+10…-15

Частота сети, Гц

50 +/- 2

Выходное напряжение, В

3 канала по 250

Выходной ток, А

3 канала по 15

Глубина регулировки

1:100

Измеряемое напряжение, max, В

260

Кол-во измеряемых каналов,

3,3

Давление атмосферы, мм.рт.ст.

600 - 800

Влажность воздуха при тем-ре 300С, %

80

Наработка, час

10 000

Гарантия, лет

10

Температура, °С



рабочая

+10…+50

предельная

+1…+60
