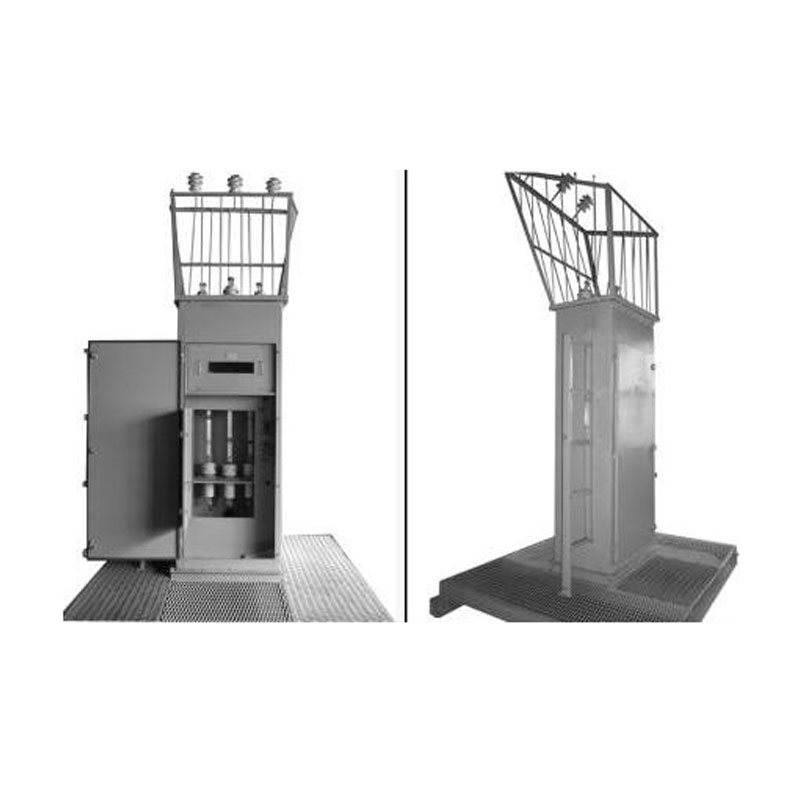

Установка УКР-ПЭ-6-200-УХЛ1 (10кВ)

Распределительные подключательные механизмы в лице единого представителя - устройство УПН-10 УХЛ1 (устройство УКР-ПЭ-6-200 УХЛ1), тщательно продуманы и созданы для обеспечения подсоединений высоковольтного гибкого кабеля, обеспечивающего энергоснабжение карьеров, с воздушной сетью переменного 3-фазного тока с уровнем напряжений 6кВ. Конструкция со специальной аппаратурой вмещена в защитный корпус в виде шкафа вертикальной модели с системой высоковольтных подсоединений, расположенных в верхней части устройства. Уровень защиты шкафа соответствует IP54.

Назначение

Установка УПН-10, она же установка УКР-ПЭ-6-200-УХЛ1,  подключательного типа мобильных моделей предназначаются для оперативного присоединения энергетической системы из высоковольтного кабеля к распределительным сетям с целью электрического питания карьерных потребителей электроэнергии.

Устройство и работа

Распределительные устройства оснащены мощной системой, способной подсоединить высоковольтные кабели к воздушным энергетическим сетям и обеспечивать энергоснабжение карьерной техники и оборудования.

Номинальный уровень напряжений

10 кВ

Номинальное значение тока

630 А

Максимальное стандартного напряжения

Район 12 кВ

Ток (размер электродинамического показателя стойкости)

Размер 52 кА

Частота

50 Гц

Размер допустимого тока по термическому направлению стойкости на протяжении 4 секунд

20 кА

Габаритные размеры устройства:



                   Без салазок (миллиметры)

4 150 х 1 200 х 1 700

                   С салазками (миллиметры)

4 500 х 2 000 х 2 700

Весовой показатель

950 килограмм

Уровень защиты шкафа

IP54

Гарантийные, поддерживающие сроки рабочей эксплуатации, считая с первой минуты ввода в любую эксплуатацию

1 год
