Описание

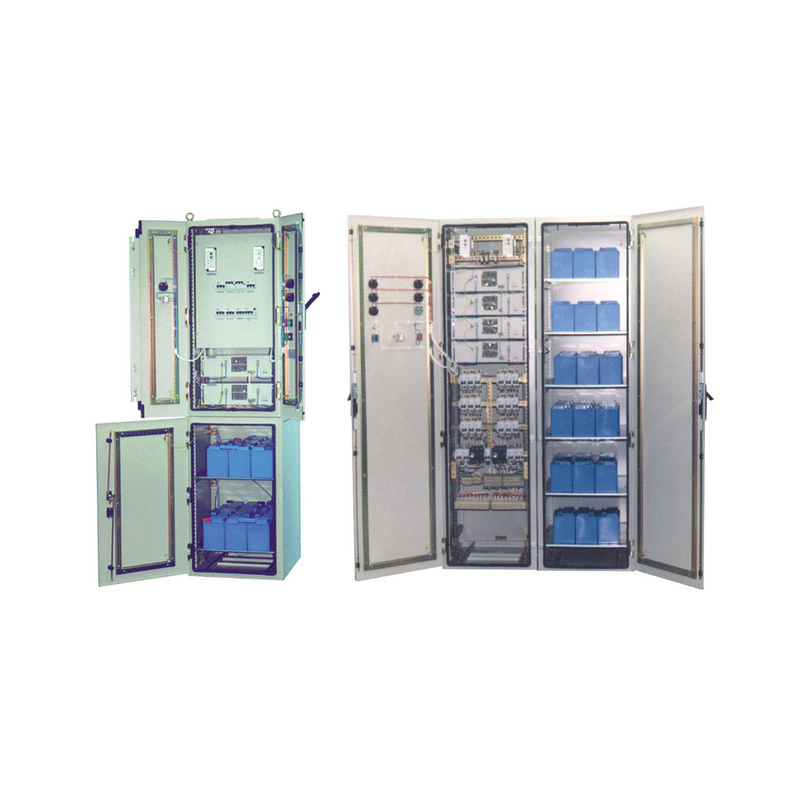

Шкаф оперативного постоянного тока предназначен для питания напряжением постоянного тока цепей устройств релейной защиты и автоматики на электрических станциях, трансформаторных подстанциях и распределительных пунктах. Питание цепей постоянного тока осуществляется от выпрямительных (подзарядных) устройств и от встроенной аккумуляторной батареи. Питание самого шкафа оперативного тока выполнено от двух независимых источников (секций собственных нужд).
ШОТ-01 заменяет схемы питания на выпрямленном токе с БПТ и БПН (БПНС) и ШУОТ 01, 02.
Шкаф оперативного постоянного тока рассчитан для работы внутри помещений, на высоте не более 1000 м над уровнем моря, при отсутствии вибрации и ударов. Рабочее положение шкафа оперативного тока вертикальное.
Характеристики
|
Род тока: основных цепей шкафа питающей сети |
постоянный переменный, одно– или трехфазный, 50 Гц |
|
Номинальное напряжение: |
220/110/24 |
|
основных цепей шкафа, В |
|
|
питающей сети, В |
220 (380) |
|
Номинальный ток: |
11,1 (10) |
|
подзарядного устройства, А |
|
|
потребляемый подзарядным устройством, А |
12,9 (14) |
|
Вид конструкции |
шкаф |
|
Способ обслуживания |
односторонний |
|
Степень защиты, по ГОСТ 14254-80 |
IPх4 (в зависимости от типа АКБ) |
|
Габаритные размеры мм, не более: |
2200 |
|
высота |
|
|
ширина |
600 (1250) |
|
глубина |
600 |
|
Рабочий диапазон температур* |
-10 ÷ +40 ºС |
|
Количество аккумуляторов в аккумуляторном отсеке, шт. |
до 17 |
|
Срок службы, не менее, лет** |
25 |
|
Сопротивление изоляции, МОм |
20 |
|
Электрическая изоляция между независимыми цепями шкафа выдерживает испытательное напряжение, не менее |
2000 В, 50 Гц, в течении 1 мин. |
|
Длительный ток нагрузки, А : |
5 |
|
с 1 выпрямительным модулем |
|
|
с 2 выпрямительными модулями |
10 |
|
с 3 выпрямительными модулями |
20 |
|
с 4 выпрямительными модулями |
30 |
|
Кратковременный ток нагрузки, А : |
100 |
|
емкость аккумуляторной батареи 38 А*ч |
|
|
емкость аккумуляторной батареи 50 А*ч |
150 |
|
емкость аккумуляторной батареи 100 А*ч |
250 |
