Устройство регистрирующее цифровое многоканальное РПЦ-02/(4,6,8,12,16) АС

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Устройства регистрирующие цифровые многоканальные РПЦ-02 АС (далее — устройства) предназначены для:

  • Преобразование и регистрации сигналов измерительной информации (электрических сигналов сопротивления термопреобразователей сопротивления, напряжения преобразователей термоэлектрических, унифицированных сигналов силы сопротивления, силы и напряжения постоянного тока) в показы в виде графиков, числовых значений, гистограмм и циферблатов;
  • Выдача управляющих сигналов в случае выхода сигналов измерительной информации за установленные пределы;
  • Визуализации измерительной информации и хранение в памяти.

Устройстве применяется в составе, измерительных информационных систем и автоматизированных систем управления технологическими процессами (АСУ ТП) атомных электростанций (АС).
Устройства относятся к классу безопасности 2, классификационная отметка 2НК согласно НП306.2.141.

Степень защиты устройств ИР20 по ГОСТ 14254. Класс точности устройств ± 0,5%.

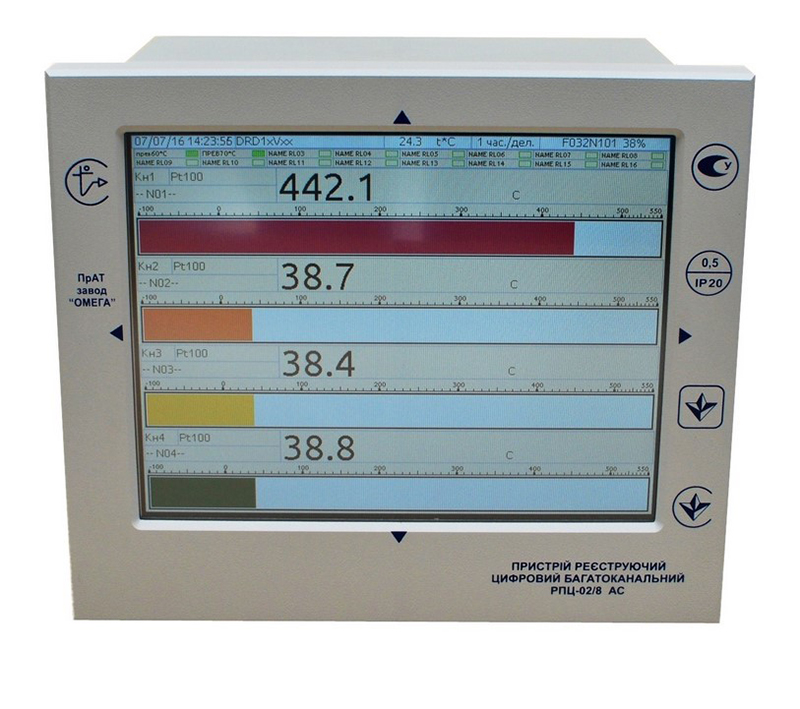

Устройство имеет цветной дисплей для отображения измеренной величины в виде графиков или в числовом виде.
Устройство имеет 4, 6, 8, 12 или 16 входных независимых измерительных каналов (в зависимости от модификации) для обработки аналоговых сигналов.
В каждом канале измерения является возможность задавать от одного до трех уставок.
Устройство в режимах 1-9 имеет встроенную функцию линеаризации номинальных статических характеристик первичных датчиков (преобразование нелинейного входного унифицированного сигнала в выходной линейный унифицированный сигнал при использовании датчиков, имеющих нелинейную зависимость изменения термоэлектродвижущей силы (термоэдс.) и сопротивления от температуры).
Электрическое питание устройства осуществляется от сети переменного тока напряжением 220 (отклонение от -34 до +22) В, частотой (50 ± 2) Гц, частотой (50 ± 3) Гц в течение 10 секунд.
Устройство сохраняет свои характеристики после изменения напряжения питания от 220 до 154 В и от 220 до 275 В в течение 2 с с интервалами в 10 с, а также при пропадании напряжения питания на время до 20 мс.
Потребляемая мощность устройств не более 30 В * А.
Входные цепи устройства не имеют гальванической связи с цепями питания.
Пределы допускаемой основной погрешности при измерении в каждом канале, входящих электрических сигналов сопротивления термопреобразователей сопротивления, напряжения термоэлектрических преобразователей, а также унифицированных сигналов тока, напряжения и сопротивления, возведенной к разнице между верхней и нижней границами диапазона преобразования физических величин — ± 0,5%.
Погрешность включения (срабатывания) уставок по току не превышает 0,5% от предельного значения диапазона измерения, за температурой не превышает ± 1ºС.
Конструкция прибора делает его несанкционированное открывание.
Доступ к меню управления прибора осуществляется через «тач-панель» размещенную поверх цифрового дисплея.
На дисплее отображается следующая информация, а именно:

  • в графическом режиме:
    • окно даты и времени;
    • окно температуры канала компенсации;
    • окна текущего значения измеренной величины входного сигнала каждого канала и единицы их измерения;
    • шкалы диапазонов измерения 4-х каналов;
    • графики изменения измеренной величины входного сигнала и записаны дата и время;
  • в цифровом режиме:
    • окно даты и времени;
    • окно температуры канала компенсации;
    • окна каналов измерений в которых отражается:
    • текущее значение измеренной величины входного сигнала и единица измерений;
    • гистограмма с соответствующей шкалой измерения;
    • окна уставок и их значение.

Характеристики

Технические характеристики

  • Устройство обеспечивает выдачу измеренной и диагностической информации по цифровому каналу связи с помощью интерфейса RS-485.
  • Устройство выдерживает воздействие повышенной влажности 95% при 35ºС.
  • Устройство имеет функцию самодиагностики.
  • Масса устройства не более 10 кг.
  • Габаритные размеры устройства не более 280 мм х 240 мм х 260 мм.
  • Средний срок службы устройств не менее 15 лет.
  • Гарантийный срок эксплуатации — 18 месяцев с момента ввода устройства в эксплуатацию.
  • Средний срок службы устройств не менее 15 лет.
  • Средний срок сохранности устройств без переконсервации не менее 3 лет.
  • Среднее время восстановления работоспособного состояния устройств не более 1 ч.
Технические данные

Модификации и количество каналов

Режимы работы и их условное обозначение

Тип ТСП и условное
обозначение НСХ

Диапазон входных сигналов

Диапазоны измерения температуры, ºС

* РПЦ-02/4 АС
** РПЦ-02/4 ПР АС
*** РПЦ-02/4 БР АС
(Четырьох - канальных)
* РПЦ-02/6 АС
** РПЦ-02/6 ПР АС
*** РПЦ-02/6 БР АС
  (Шести- канальных)
* РПЦ-02/8 АС
** РПЦ-02/8 ПР АС
*** РПЦ-02/8 БР АС
(Восьми- канальных)
* РПЦ-02/12 АС
** РПЦ-02/12 ПР АС
*** РПЦ-02/12 БР АС
(Двенадцати- канальных)
* РПЦ-02/16 АС
** РПЦ-02/16 ПР АС
*** РПЦ-02/16 БР АС
(Шестнадцати- канальных)

Pt' 50 (1)

ТСП 50П

-

от минус 100 до 500

Pt' 100 (2)

ТСП 100П

-

Pt 50 (3)

ТСП 50П

-

Pt 100 (4)

ТСП 100П

-

Cu 50 (5)

ТСМ 50М

-

от минус 100 до 200

Cu 100 (6)

ТСМ 100М

от 56,63 до 185,55 Ом

от минус 100 до 200

Cu 53 (7)

ТСМ 53М

от 41,70 до 98,160 Ом

от минус 100 до 200

ХА(К) (8)

ТХА ХА(К)

от минус 3,554 до 45,119 мВ

от минус 100 до 1100

ХК(L) (9)

TXK XK(L)

от минус 5,641 до 66,442 мВ

от минус 100 до 800

ПП(S) (10)

ПП(S)

от 0 до 10,757 мВ

от 0 до 1100

ВР(А1) (11)

ВР(А)-1

от 0 до 10,757 мВ

от 0 до 1100

5 мА (12)

-

от 0 до 5 мА

-

4 до 20 мА (13)

-

от 4 до 20 мА

-

20 мА (14)

-

от 0 до 20 мА

-

± 5 мА (15)

-

от минус 5 до плюс 5 мА

-

250 мВ (16)

-

от 0 до 250 мВ

-

1 В (17)

-

от 0 до 1 В

-

10 В (18)

-

от 0 до 10 В

-

±50 мВ (19)

-

от минус 50 до плюс 50 мВ

-

±0,1 В (20)

-

от минус 0,1 до плюс 0,1 В

-

± 1 В (21)

-

от минус 1 до плюс 1 В

-

0 до 5 кОм (22)

-

от 0 до 5 кОм

-

10 мВ (24)

-

от 0 до 10 мВ

-

50 мВ (25)

-

от 0 до 50 мВ

-

100 мВ (26)

-

от 0 до 100 мВ

-

±10 мВ (27)

-

от минус 10 до плюс 10 мВ
