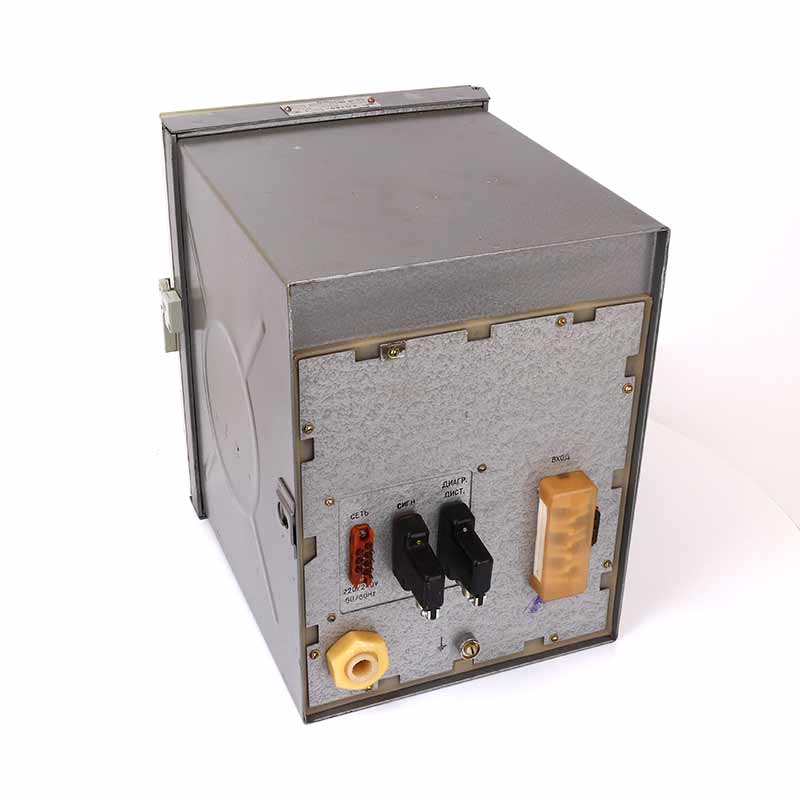

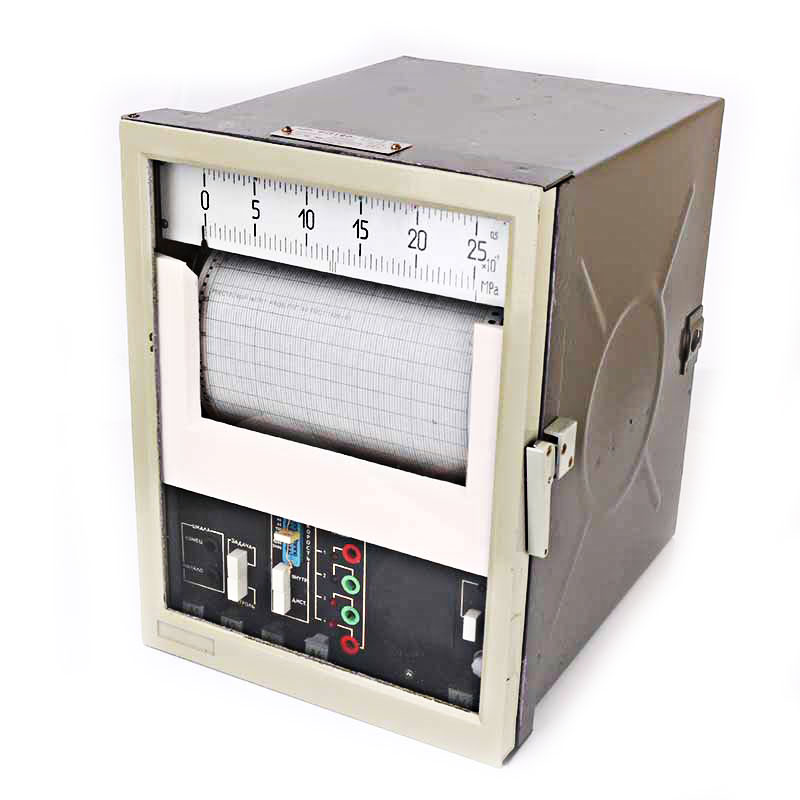

Прибор РП-160

Голосов: 3
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Прибор регистрирующий РП-160, был разработан как вторичный, регистрирующий (показывающий) измерительный прибор с одним каналом. Существует модифицированная версия, которая отличается  элементной базой.

Применение устройства РП-160

Основной задачей является процесс записи данных, которые транслируются с работающей аппаратуры. Регистрирует такие величины, как напряжение, сила постоянного тока, так же ряд величин, не являющимися электрическими (температура / давление / расход). Получаемые показания регистрируются при помощи прямоугольных координат в паре с диаграммной лентой.

Прибор РП-160 используют многие ТЭЦ, ГЭС, АЭС, ГРЭС, предприятия металлургической, химической и других промышленностей.

Виды климатического исполнения прибора РП-160

При работе с различного вида термопарами, производится щитовой вид исполнения. Контакты в сигнальном устройстве замыкаются когда измеряемый параметр выходит из нормы. Изготавливается в двух климатических исполнениях - УХЛ4, которое является самым распространенным, и 04.2 - для более суровых условий эксплуатации.

Прибор РП-160 может включать в себя пропорциональный токовый выход, который преобразует величину входного сигнала в унифицированный выходной сигнал (0-5 либо 4-20 мА). Также имеется возможность установить интегрирующее устройство, которое оснащено счетчиком импульсов и импульсным выходом на наружный счетчик.

Заказ устрйоства

Заказывая оборудование, необходимо сообщать следующие параметры:

  • наименование и шифр;
  • два предела шкалы (верхний и нижний);
  • измеряемую величину;
  • обозначение технических условий.

Пример заказа: прибор РП160-01, 0-100 градусов по Цельсию, ХК(L).

* Гарантия составляет 2 года с момента появления его на свет.

Характеристики

Параметр Обозначение
Ширина и длина ленты, mm 160
Регистрационный период, В s равняется 3, 6, 24, 48
Скорость действия, s 1, 3, 12, 6
Быстродействие не превышает 2,5, 5, 10, 15
Максимальные скорости передвижения работающей ленты 20, 40, 60, 240, 600, 1200, 2400
Максимальное кол-во каналов 12
Питание от сети

220 В, 50 Гц

240 В, 60 Гц

Основные погрешности при измерениях, %:
по показаниям и преобразованиям, интегрированию/сигнализации ± 0,5
регистрация ± 1,0
устройство которое в паре работает с регистрирующим устройством ± 0,5
Габаритная характеристика, mm 255х320х327
Номинальный вес в килограммах 14,5

Комплектация

  • Прибор с паспортом,
  • ЗИП с инструкцией по технической эксплуатации.
