Регистратор - устройство резервной МТЗ РЗЛ-02.2н АР01
Описание
Регистратор - устройство резервной МТЗ РЗЛ-02.2н АР01 предназначен для регистрации переходных и установившихся процессов, а также для регистрации срабатывания устройств релейной защиты и автоматики на электрических станциях и подстанциях.
Функциональные возможности
Устройство РЗЛ-02.2н АР01 обеспечивает:
- регистрацию 6 величин напряжений или токов любой формы;
- регистрацию 16 входов и 8 выходных реле (12 входов и 12 выходных реле);
- пуск регистртора по изменению токов и напряжений, по изменению состояния любого из дискретных входов;
- отображение текущих значений напряжений и токов на индикаторе (опция);
- отображение текущих состояний дискретных входов с помощью светодиодов;
- дистанционное управление, синхронизацию времени, контроль и диагностику регистратора по локальной сети;
- регистрацию журнала событий (энергонезависимый);
- управление коммутационными аппаратами (опция);
- двух (трех) фазная МТЗ с независимой выдержкой времени;
- передачу сигналов дистанционно выходными реле на диспетчерский пункт;
- запись и сохранение аварийных осциллограмм с возможностью передачи их на верхний уровень.

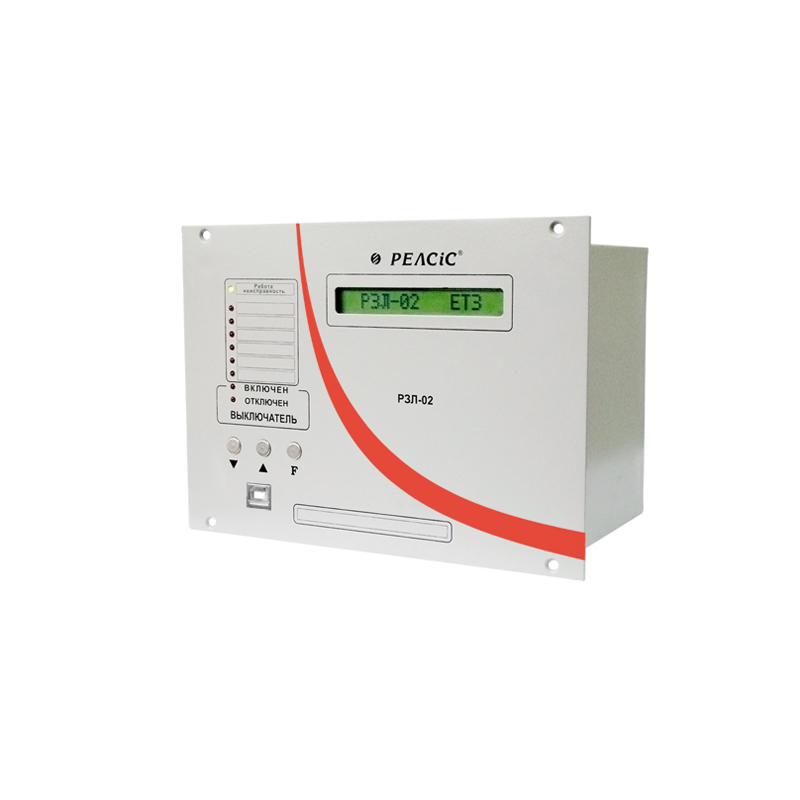

Конструктивное исполнение
Конструктивно устройство представляет собой металлический корпус, на передней панели которого размещены кнопки управления (опция), дисплей и светодиоды и индикации.
Внешние цепи подключаются через зажимы, установленные на панели блока.
Рис.1. Схема подключения внешних цепей с тремя ТТ к устройству РЗЛ-02.2н АР01
Характеристики
| Входные сигналы | |
| Количество аналоговых каналов измерения | 7 |
| Частота преобразования, точек/период | 32 |
| Номинальный ток, А | 5 |
| Номинальное напряжение, В | 100 |
| Диапазон регистрации по току, А | 0,25-125 или 0,05-4 |
| Разрешающая способность по току, А | 0,01 |
| Диапазон регистрации по напряжению, В | 0,1-180 |
| Разрешающая способность по напряжению, В | 0,1 |
| Точность аналоговых сигналов не хуже | 2,5 % |
| Число осциллограмм, хранящихся в памяти | 3-35 |
| Суммарная длительность записи при частоте преобразования 1600 Гц, с | 35 |
| Число дискретных входов | 16 (12) |
| Длительность предварительной записи до срабатывания, с | до 5 |
| Характеристики максимальной токовой защиты | |
| Токовая ступень 1 I> | 1,0-125,0 А, шаг 0,1 А |
| Токовая ступень 2 I> | 2,0-125,0 А, шаг 0,1 А |
| Выдержка времени для каждой ступени tI> | 0,0-655,0 с, шаг 0,1 с |
| Коэффициент возврата настраиваемый | от 0 до 30 |
| Выходные сигналы | |
| Число дискретных выходов (опционально) | 8 (12) |
| Условия пуска регистратора | |
| По превышению / понижению тока | 0,1-2,0*Iном, шаг 0,1*Iном |
| По снижению / повышению напряжения | 2,0-0,1*Uном, шаг 0,1*Uном |
| По срабатыванию одного из двенадцати дискретных входов | |
| По повышению / понижению 3I0 | |
| По команде от компьютера (в том числе по локальной сети) | |
| Напряжение срабатывания дискретных входов, В | |
| При питании постоянным напряженем 220 В | от 0,7 до 220 |
| При питании постоянным напряжением 110 В | от 66 до 80 |
| Напряжение несрабатывания дискретных входов, В | |
| При питании постоянным напряжением 220 В | от 0,3 до 220 |
| При питании постоянным напряжением 110 В | от 0 до 60 |
| Длительность входного сигнала на дискретном входе, мс | не менее 20 |
| Характеристики выходных реле | |
| Номинальное напряжение контактов реле, В переменного тока | 250 |
| Длительный номинальный ток, А | 8 |
| Срок хранения информации при пропадании птания устройства, суток | не менее 14 |
| Характеристики интерфейса передачи данных | |
| Интерфейс для передачи информации RS485 | |
| Протокол передачи данных MODBUS RTU | |
| Скорость передачи данных, кбод | 9600-19200-38400 |
| Помехозащищенность согласно публикации МЭК 1000-4-94 (ГОСТ Р 50649-94), группа 3 | |
| Наработка устройства РЗЛ-02.3АР01 на отказ, час | не менее 200 000 |
| Средний срок службы, лет | не менее 12 |
| Электрическое сопротивление изоляции между независимыми электрическими цепями и между этими цепями и корпусом, измеренное меггометром на 1000 В составляет не менее 100 МОм при нормальных климатических условиях по ГОСТ 15150-69 | |
| Электрическая изоляция между входными цепями, цепями питания и корпусом выдерживает в течение 1 минуты испытательное напряжение 2000 В переменного тока частотой 50 Гц | |
| Электрическое питание РЗЛ-02.3АР01 осуществляется от источника постоянного напряжения 60-250 В, или переменного (частотой от 45 Гц до 55 Гц) или выпрямленного напряжения от 110 В до 270 В. Устройство сохраняет работоспособность в течение 2 с после исчезновения питания. При этом вся зарегистрированная информация хранится в энергонезависимой памяти | |
| Потребляемая мощность по цепям питания, ВА (Вт) | не более 3 |
| Габаритные размеры и масса блока | |
| Высота, мм | 90 |
| Ширина, мм | 140 |
| Длина, мм | 160 |
| Масса, кг | не более 1,5 |
| Номинальные значения климатических факторов должны соответствовать ГОСТ 15150-69. При этом: | |
| Наибольшая высота над уровнем моря, м | 2000 |
| Верхнее значение температуры окружающего воздуха | +55°С |
| Нижнее значение температуры окружающего воздуха | -20°С (стандарт) -40°С (по заказу) |
Модификации
Варианты исполнений РЗЛ-01.03:
- РЗЛ-02.2н АР01 – предназначено для регистрации переходных и установившихся процессов, а также для регистрации срабатывания устройств релейной защиты и автоматики на электрических станциях и подстанциях с питанием от цепей переменного, постоянного, выпрямленного напряжения;
- РЗЛ-02.2н АР02 – предназначено для регистрации переходных и установившихся процессов, а также для регистрации срабатывания устройств релейной защиты и автоматики на электрических станциях и подстанциях с питанием от цепей переменного, постоянного, выпрямленного напряжения и функцией подхвата от токовых цепей.
