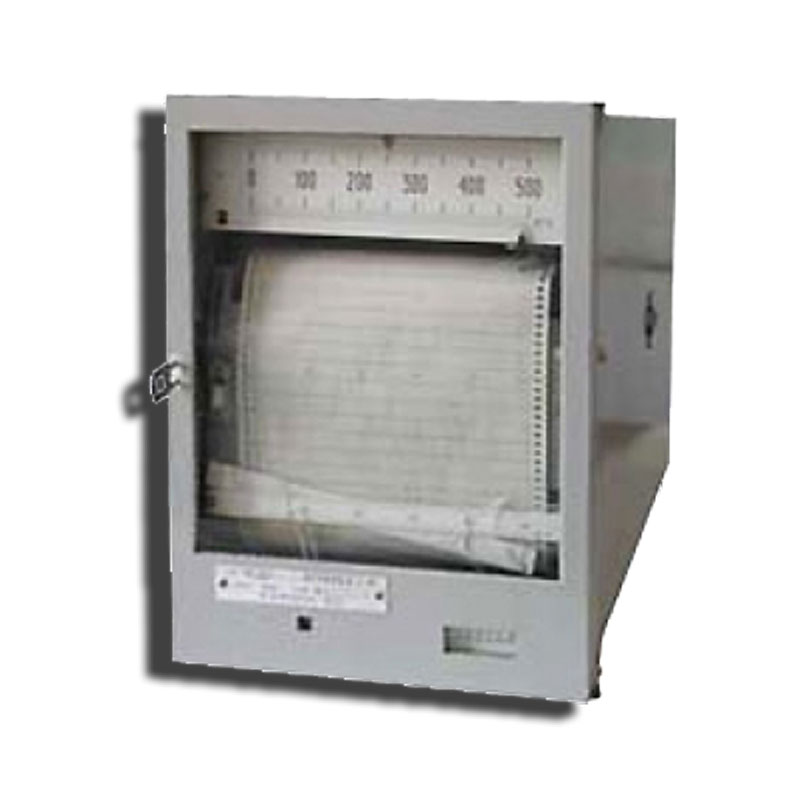

Прибор КСМ-2

Голосов: 6
Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Полностью автоматический прибор КСМ-2 был создан для возможности следящего уравновешивания. Он имеет возможность преобразовывать различные неэлектрические величины, такие как температура, разность температуры, содержание соли в сигналы электрического типа, а также измерять и записывать силу и напряжение рабочего постоянного тока.

Рабочий процесс

Сам процесс работы прибора КСМ-2 заключается в обеспечение сигнализации отклонения величины, которую измеряют, в зависимости от выбранных характеристик, и преобразования величины в установленный выходной сигнал рабочего тока.

Прибор может КСМ-2 поставляться со следующими выходными устройствами на выбор:

  • сигнализация;
  • задатчик для регулирующего устройства;
  • реостатное устройство;
  • устройство преобразования.

Прибор КСМ-2 изготовлен под работу с различными термопреобразователями сопротивления, и может работать с первичным преобразователем солемером. Базовая конструкция изготавливается в следующих исполнениях: блочно-модульное; на подвижном шасси (позволяет выдвинуть все внутренности прибора из корпуса); щитовое.

Регистрация рабочих показаний осуществляется в прямоугольной шкале координат. Во время работы показания регистрируются бесперебойно, то есть непрерывной линией. Запись показаний отсчитывается согласно шкалы при задействовании указателя. Все данные регистрируются на диаграммную ленту, ширина которой составляет 160 мм, длина ориентировочно 12 метров. Диаграммная лента имеет реестровый номер 1757.

Климатическое исполнение прибора КСМ-2

В связи с различной климатической обстановкой на различных территориях страны, было принято решение о производстве оборудования с двумя видами климатического исполнения.

УХЛ4 – он же стандартный вид, осуществляет рабочий процесс при температуре воздуха начиная от 5, заканчивая 50 градусами по шкале Цельсия; влажность воздуха должна быть до 80 % при 35 °С. Температура может быть существенно ниже при условии отсутствия конденсации влаги.

Исполнение 04.2 - для работы в пределах температуры от +1 до +50 °С, 98 % влажность воздуха при температуре +35 °С.

Оформление заказа

Во время заказа необходимо указать определенные технические характеристики: тип; предел измерения; обозначение величины, которую измеряем; диапазон измерения входного и выходного сигнала.

Гарантия прибора КСМ-2 - 2 года с момента ввода продукции в эксплуатацию. Средний срок эксплуатации составляет десять лет.

В комплекте поставляется сам прибор с указанными характеристиками, ЗИП, техническое описание, инструкция по эксплуатации, паспорт на изделие.

По предварительной договоренности с закзчиком, в комплектацию дополнительно может быть включен усилитель У1М, У2М, У3М.

Характеристики

Основные погрешности отклоняющиеся от нормы

по показанию

+ или – 0,5

по рабочей сигнализации

- или + 1,5

передача и регистрация данных

1 (в обе стороны)

реостатное устройство

±0.5

Длина диаграмной ленты

16 см

Количество возможных рабочих каналов

1; 3; 6; 12

Скорость, с которой работает прибор

10 с

Лента движется со скоростью

20 / 40 / 60 / 120 / 240 / 600 / 1200 / 2400

Питание от имеющейся сети

50 ГЦ и 220 В; 60 Гц и 240 В

Мощность в рабочем состоянии

30 В

Длина; ширина; высота

240; 320; 446 мм

На весах показание

19 килограмм

Модификации

Прибор регистрирующий КСМ-2 делится на четыре вида исполнения, которые соответствуют определенному количеству каналов:

Одноканальные приборы:

  • КСМ2-003;
  • КСМ2-004;
  • КСМ2-038
  • КСМ2-042;
  • КСМ2-050…052;
  • КСМ2-079;
  • КСМ2-091.

Трехканальные приборы:

  • КСМ2-021;
  • КСМ2-028;
  • КСМ2-053;
  • КСМ2-056;
  • КСМ2-059;
  • КСМ2-062;
  • КСМ2-065;
  • КСМ2-068;
  • КСМ2-071;
  • КСМ2-074.

Шестиканальные приборы:

  • КСМ2-022;
  • КСМ2-029;
  • КСМ2-054;
  • КСМ2-057;
  • КСМ2-060;
  • КСМ2-063;
  • КСМ2-066;
  • КСМ2-069;
  • КСМ2-072;
  • КСМ2-075.

Двенадцатиканальные приборы:

  • КСМ2-023;
  • КСМ2-030;
  • КСМ2-055;
  • КСМ2-058;
  • КСМ2-061;
  • КСМ2-064;
  • КСМ2-067;
  • КСМ2-070;
  • КСМ2-073;
  • КСМ2-076;
  • КСМ2-092.
