Регистратор срабатывания РС-1М2

Голосов: 1
Документация:
Паспорт(324.83 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Регистраторы срабатываний РС-1М2 УХЛ1 предназначены для отсчета числа срабатываний ограничителей перенапряжений от грозовых и коммутационных перенапряжений.

Для контроля состояния вентильных разрядников и ограничителей перенапряжений последовательно с ними устанавливаются измерительные приборы – регистраторы срабатываний. Регистраторы без миллиамперметра – РС-1М-2-УХЛ1 – отображает количество ограниченных перенапряжений. Регистраторы срабатываний позволяют отслеживать состояние ограничителей и разрядников в процессе эксплуатации и предотвращать аварийные ситуации своевременной заменой неработоспособных устройств.

Условия эксплуатации

Регистраторы предназначены для работы в условиях открытого воздуха при температуре окружающей среды от -60 до +45 С, что соответствует условиям, нормированным ГОСТ 15543.1-89 для климатического исполнения УХЛ категории размещения 1 по ГОСТ 15150-69. Высота над уровнем моря не более 1200 м.

Структура условного обозначения

Расшифровка условного обозначения типа регистратора РС:

  • Р – регистратор;
  • С – срабатывания;
  • 1, 2, 3 – обозначение вариантов по пропускной способности;
  • УХЛ – климатическое исполнение по ГОСТ 15150-69;
  • 1 – категория размещения по ГОСТ 15150-69.

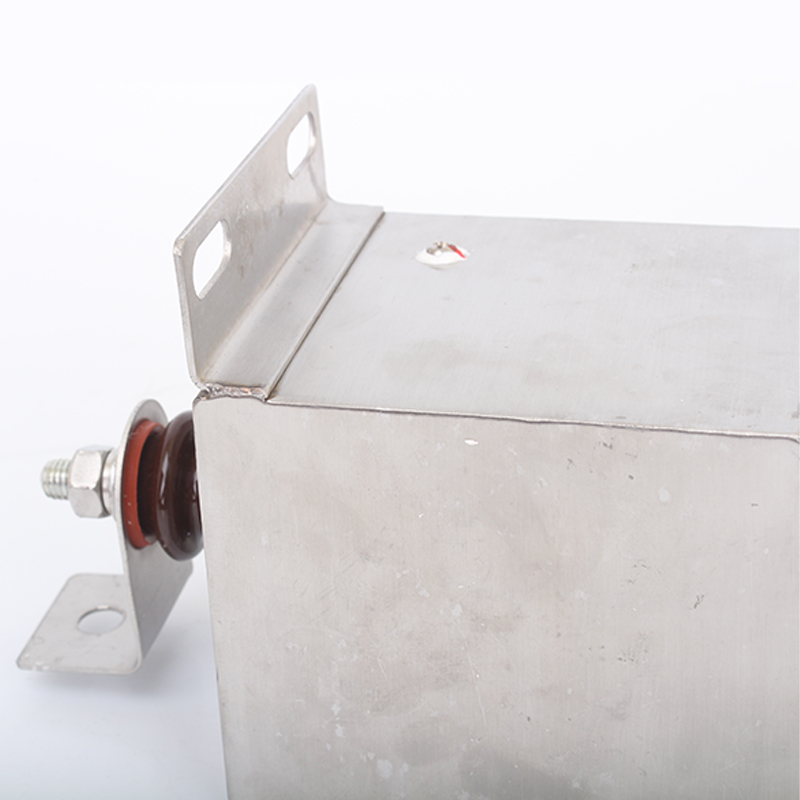

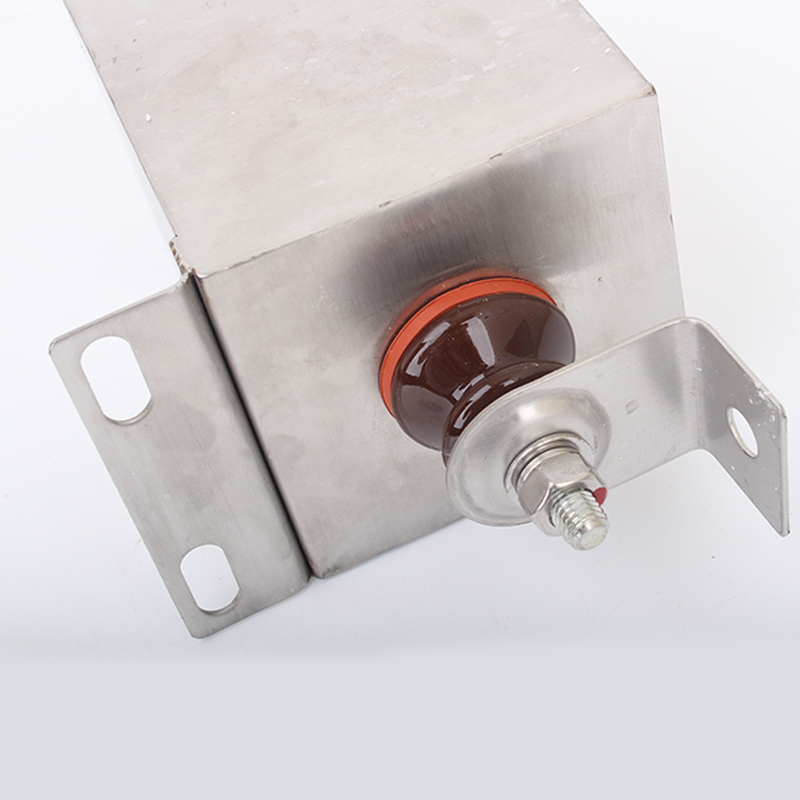

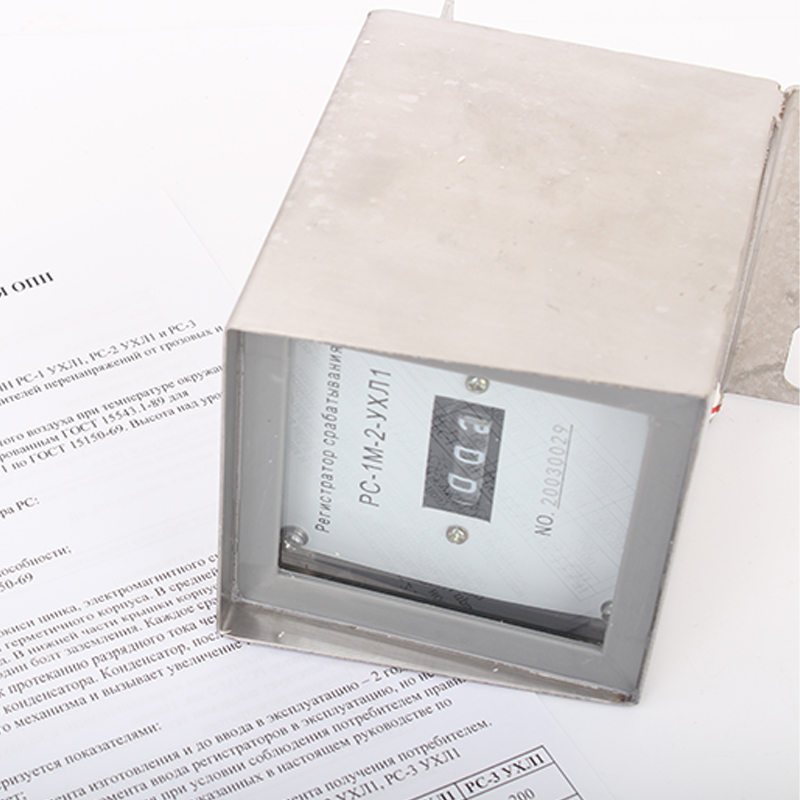

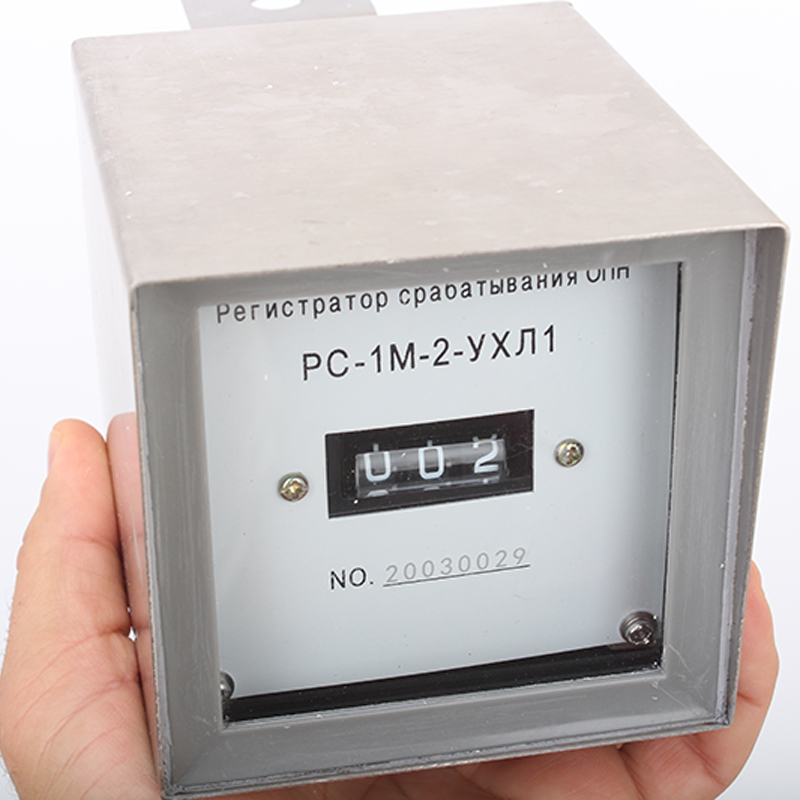

Регистратор  РС-1М2 состоит из блока резисторов из окиси цинка, электромагнитного счетного механизма и электронной системы, размещенных внутри герметичного корпуса. В средней части крышки корпуса находится изолированный резьбовой вывод. В нижней части крышки корпуса расположены два отверстия для крепления регистратора и один болт заземления.

Характеристики

Минимальный ток срабатывания при коммутационном импульсе тока 30/60 мкс, А: 150
Диапазон срабатывания регистратора при волне импульсного тока 8/20 мкс с амплитудами, А 200-10000
Количество воздействий при волне импульсного тока 8/20 мкс с амплитудой 10 кА 20
Количество воздействий при волне импульсного тока 4/10 мкс с амплитудой 10кА 2
Контролируемое число срабатываний регистратора 0-999
