Прибор КСУ1-003

Документация:

Технический паспорт прибора КСУ1-003(266.26 КБ)

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Пункты выдачи

Описание

Назначение

Потенциометр КСУ1 предназначен для регистрации, измерения, регулирования температуры на диаграммной ленте, изменение показателя которых может быть конвертировано в изменение постоянного тока, напряжение постоянного тока.

Устройства созданы для работы в стационарных условиях в отраслях промышленного производства: химической, металлургии, энергетики и других.

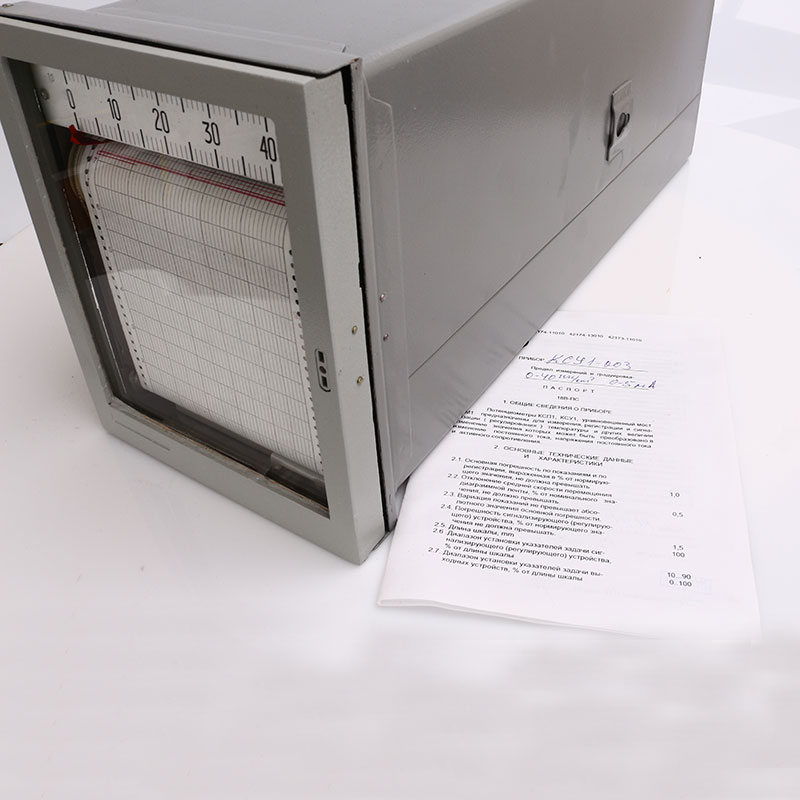

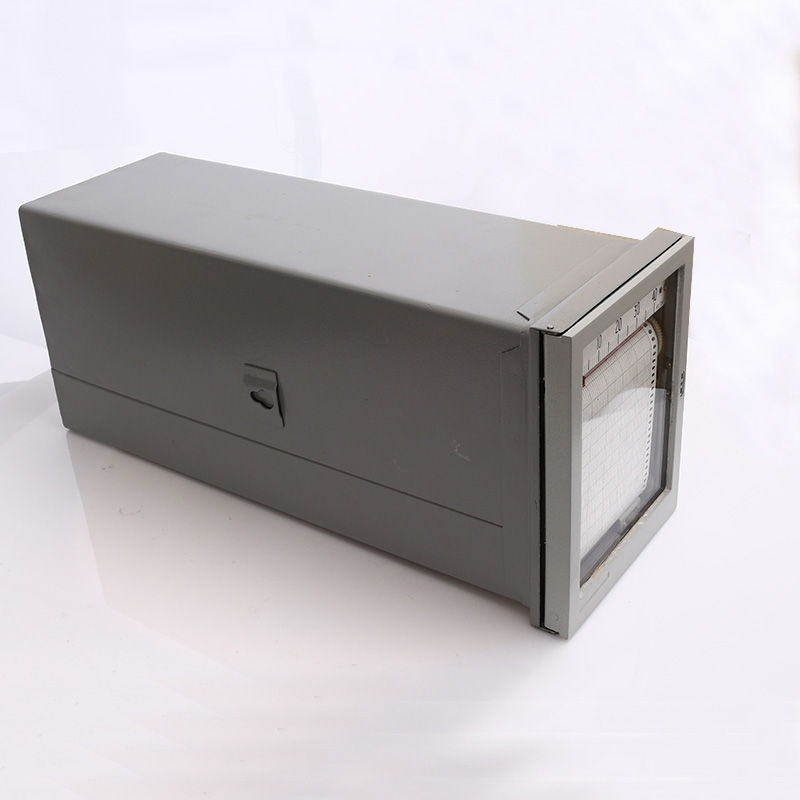

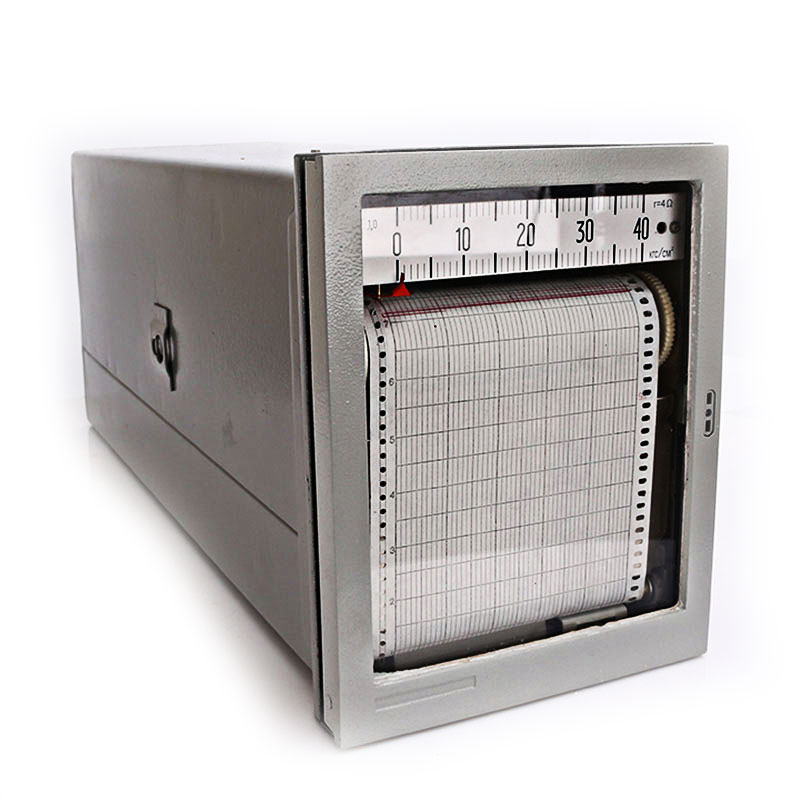

Внешний вид и конструкция

КСУ1 выполнен по блочному принципу. Элементы приборов и блоки расположены внутри корпуса на выдвигающимся шасси.

Основные части:

Измеряющий блок с модулем измерительного моста, полупроводниковым усилителем, измерительным реохордом, двигателем следящей системы, стабилизированного источника питания;
Блок сигнальных устройств.

Принцип работы:

КСУ1-003 работает по принципу компенсационного метода вычисления параметра.

Характеристики

Класс точности КСУ1-003 – 1,0.
Пределы допускаемой погрешности - ±1,0%
Вариация показаний – 1,0%
Быстродействие - 2,5 или 5 с. (зависит от модификации).
Питание схемы КСУ1 происходит от сети переменного однофазного тока с частотой 50 Гц и напряжением 220 В.
Мощность - не больше 16 ВА.
Длина шкалы ленты – 100 мм.
Масса - 12,5 кг.
Габариты – 160х200х500 мм.
Среднее время функционирования – 10 лет.
