Описание

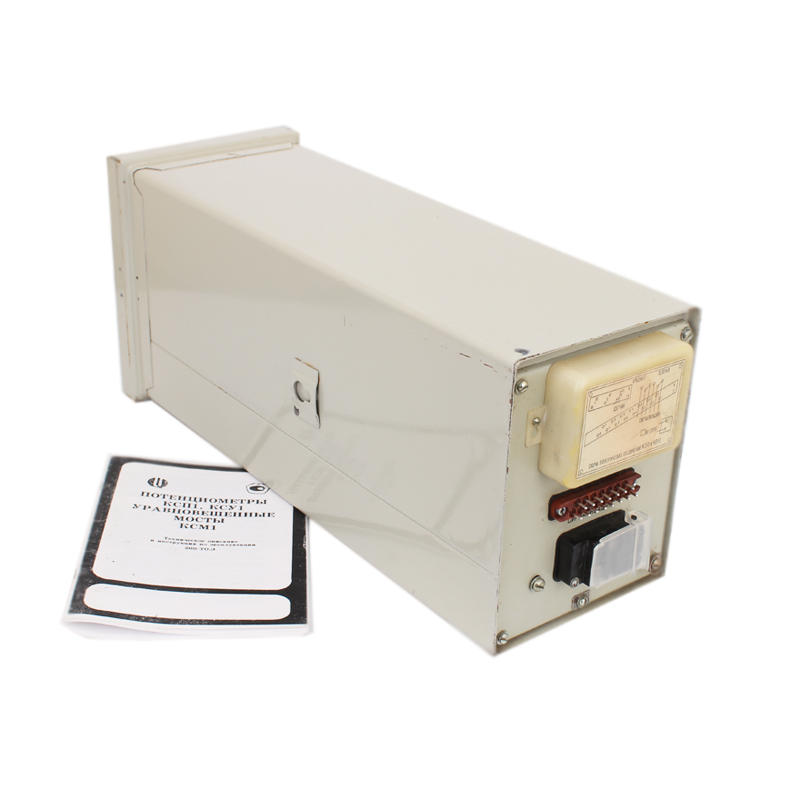

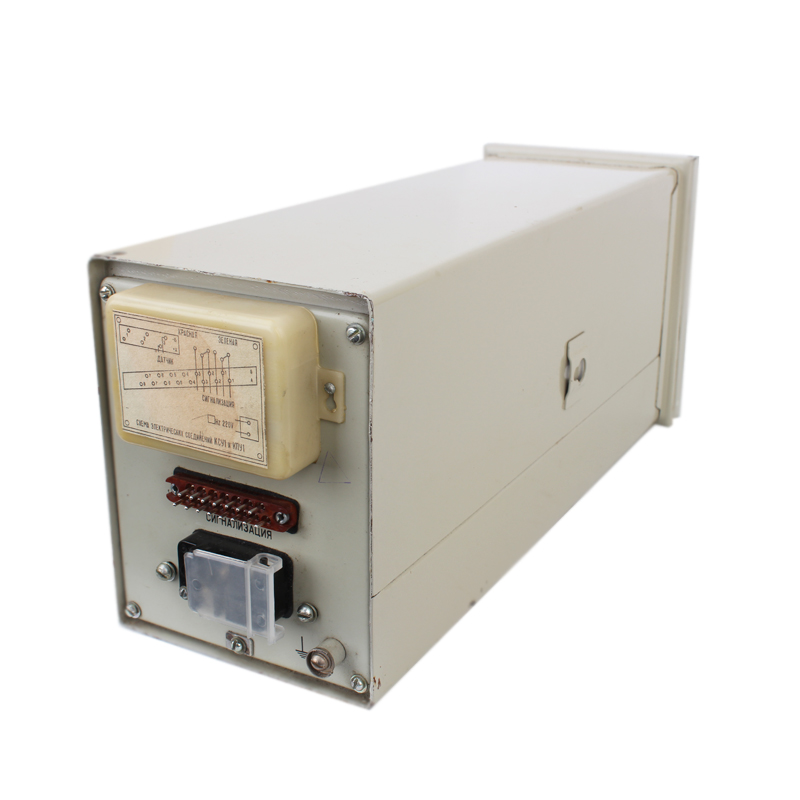

Прибор регистрирующий КСУ-1-062 предназначен для измерения, записи, сигнализации (регулирования) температуры и других величин, изменение значения которых может быть преобразовано в изменение постоянного тока, напряжения постоянного тока и активного сопротивления.
Устройство и принцип действия
Показания приборов отсчитываются при помощи указателя по шкале, а запись (непрерывная) - на ленточной диаграмме.
Потенциометры КСУ-1-062 работают в комплекте с преобразователями термоэлектрическими стандартных градуировок, телескопами радиационных пирометров, с датчиками ЭДС или напряжения постоянного тока.
Для сигнализации (регулирования) и дистанционной передачи измеряемого параметра в приборах могут быть встроены:
- позиционное сигнализирующее (регулирующее) устройство с двумя или тремя контактными микропереключателями и с двумя или тремя указателями.
- задатчик со 100% зоной пропорциональности для П, ПИ, ПИД регуляторов.
- реостатное устройство для дублирования показаний приборов (ДПП).
- реостатное устройство для работы с программным РУ.
Характеристики
| Параметры | Значения |
| Класс точности приборов | 1,0 |
| Основная погрешность приборов по показаниям, выраженная в % от нормирующего значения | не должна превышать ±1,0 |
| Скорость продвижения диаграммной ленты любая из ряда | 10, 20, 40, 60 или 120 мм/ч |
| Погрешность скорости продвижения диаграммной ленты при напряжении сети 220 В и частоте 50 Гц | не превышает ±0,5% от заданной скорости. |
| Питание силовой схемы прибора от сети переменного тока напряжением | 220 В, 50 Гц (по особому заказу - от сети с частотой 60Гц) |
| Мощность потребляемая прибором | не должна превышать 16 ВА |
| Длинна шкалы и ширина диаграммной ленты | 100 мм |
| Толщина линии записи | 0,6 мм |
| Габаритные размеры | 160х200х500 мм |
| Масса | 12,5 кг |
| Срок службы прибора | не менее 10 лет |
