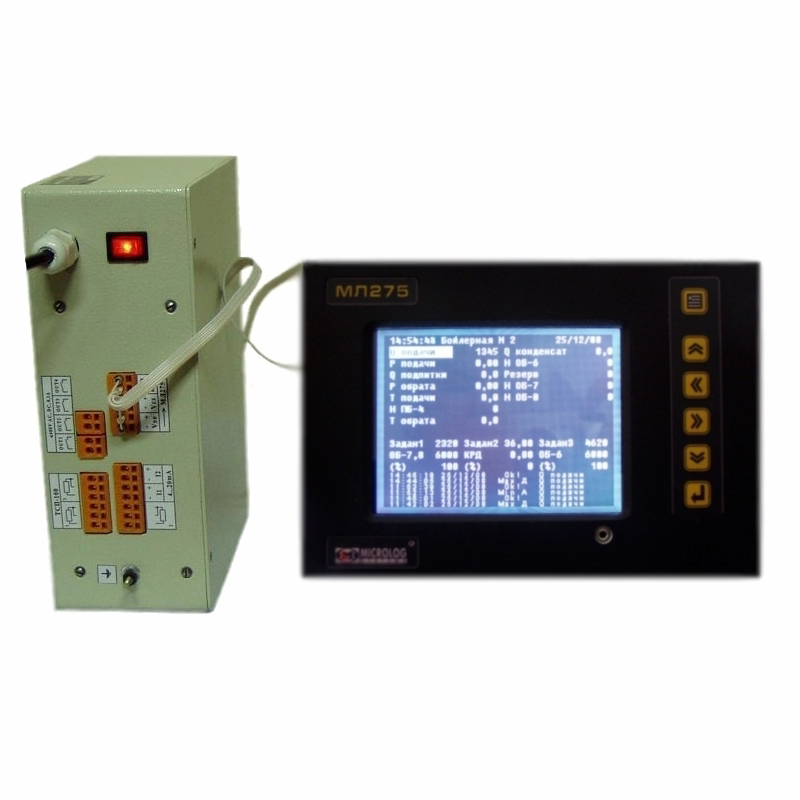

Регистратор-самописец МЛ 275

Голосов: 1
Документация:
Паспорт(248.31 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Регистратор-самописец МЛ 275 предназначен для контроля, регистрации, долговременного хранения и отображения на графическом ЖКИ-индикаторе до 8/16 параметров в виде таблиц, графиков, диаграмм, гистограмм, либо мнемосхемы технологического процесса с одновременным отображением текущих значений контролируемых параметров. Представляет собой мощную систему обработки информации с широким набором гальванически развязанных интерфейсов для организации внешних связей. Обеспечивает сбор информации от измерительных преобразователей температуры, давления, расхода, веса (усилия) и других в виде унифицированных сигналов тока / напряжения, термопар и термометров сопротивления с различными градуировками, а также от интеллектуальных измерительных преобразователей и локальных устройств контроля / регулирования, работающих с протоколами MODBUS или PROFIBUS. Выбор типа измерительного преобразователя и его градуировки выполняется в режиме программирования и настройки каждого канала регистратора. Имеется возможность расширения количества каналов, кратное 8-ми (до известных пределов, определяемых необходимым временем опроса и глубиной архива).

Основные пре­иму­ще­ства:

  • высокая точность контроля параметров (24-х разрядный АЦП);
  • мощ­ный мик­ро­кон­трол­лер на базе ARM 7, бо­ль­шой объ­ем по­сто­ян­ной, опе­ра­ти­вной и энергонезависимой FLASH-памяти;
  • графический ин­ди­катор (320х240 точек) с подсветкой для отображения ре­жи­мов работы, мнемосхем, зна­че­ний регистрируемых па­ра­ме­тров, диагностической информации;
  • часы реального времени с энергонезависимой памятью (энергонезависимое хранение даты и времени);
  • большой набор ин­тер­фейсов для под­клю­че­ния внешних устройств;
  • встроенные средства оперативного и диагностического контроля.

Использование регистраторов МЛ 275 исключает:

  • субъективный фактор при интерпретации результатов измерений;
  • необходимость ручной обработки больших объемов информации;
  • затраты на бумажные носители информации и архивирование накопленной информации.

Многоканальный цифровой регистратор технологических параметров МЛ 275 применяется в системах контроля и управления технологическими процессами, которые разрабатывает и производит предприятие. Кроме того, регистратор используется как самостоятельное изделие для регистрации параметров котельных и тепловых пунктов.

Характеристики

Количество каналов для подключения измерительных преобразователей c аналоговым выходным сигналом (R, U, I) 8/16
Основная приведенная погрешность измерения, %, не более 0,25
Количество дискретных входных / выходных каналов 6 / 6
Параметры дискретных входных сигналов, ток, мА/напряжение, В 5 / - 24
Параметры дискретных выходных сигналов управления/сигнализации:
- для процессорного блока, ток, мА / напряжение, В 5 / - 24
- для измерительного блока, ток, А / напряжение, В 2,0 / ~ 220
Объем памяти:
- встроенной FLASH / RAM, Кбайт 512 / 32
- внешний накопитель, Мбайт 0,5…2,0
Емкость табличного архива по 16 каналам около 8000 записей
Емкость архива сообщений 255 записей
Интерфейсы: внешние с гальванической развязкой 485 / 422 / 232, 485 / 422
Питание регистратора ток, мА / напряжение, В 100,0 / ~ 220
