Измерители-логгеры
Описание
Приборы с функцией логера позволяют дополнительно к своим основным функциям (измерение/регулирование) сохранять измеренные значения в энергонезависимой памяти (стандартно - до 10000 записей) с заданным интервалом времени (от 1 до 9999 мин).
Выпускаются в трех типах корпусов:

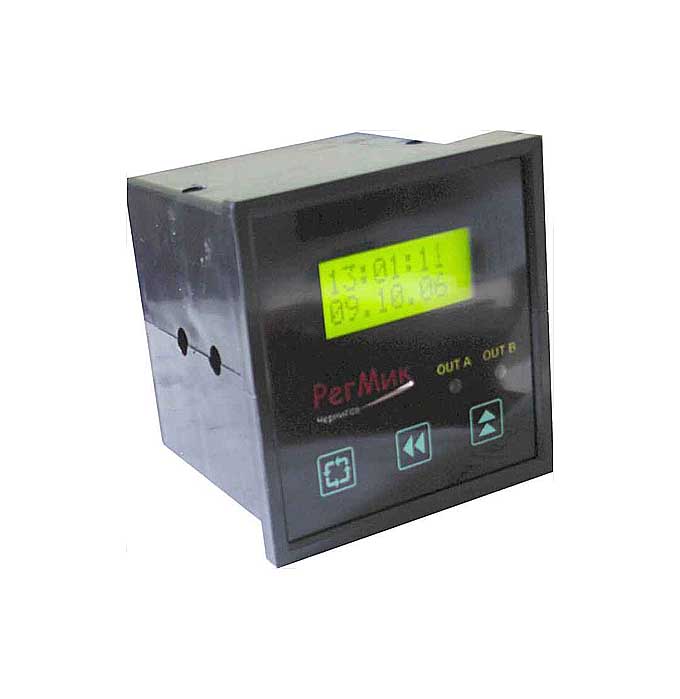

- Щитовой прибор с ЖК-индикатором 8х2 или двумя светодиодными семисегментными индикаторами.
Питание 12В или 220В. Интерфейс связи RS-485, протокол - ModBus. Модификации: 1, 2, 4 и 8 каналов.
- Прибор настенного исполнения с восемью светодиодными семисегментными индикаторами.
- DIN-реечный прибор (160 мм) с ЖК индикатором 16х2. Питание 12В или 24В. Гальваническая развязка входов/выходов, интерфейсов. Предусмотрена возможность установки гальванически развязанных интерфейсов связи RS-232, RS-485, USB. Модификации: 1, 2, 4 и 8 каналов. Возможно изготовление регуляторов с функцией логера (РД1л, РД2л и т.д.).
| Входной первичный преобразователь | Диапазон измерений | ||
|---|---|---|---|
| Модификация | Код | Тип | |
| ТС по ДСТУ 28587 |
01 02 03 04 05 06 07 08 |
ТСМ 50М W=1,4260 ТСМ 50М W=1,4280 ТСП Pt50 W=1,3850 ТСП 50П W=1,3910 ТСМ 100М W=1,4260 ТСМ 100М W=1,4280 ТСП Pt100 W=1,3850 ТСП 100П W=1,3910 |
(-50...+200) °С (-50...+200) °С (-50...+600) °С (-50...+600) °С (-50...+200) °С (-50...+200) °С (-50...+600) °С (-50...+600) °С |
|
ПТ по ДСТУ 2857 |
10 11 12 |
ТХК L ТХА K ТЖК J |
(-30...+600) °С (-50...+1200) °С (-30...+750) °С |
|
АН |
21 22 23 |
АН1 от 0 до 1 В АН2 от 0 до 10 В АН5 от 0 до 5 В |
(0...100)% (0...100)% (0...100)% |
|
АT |
31 32 33 |
АТ1 от 0 до 5 мА АТ2 от 0 до 20 мА АТ3 от 4 до 20 мА |
(0...100)% (0...100)% (0...100)% |
