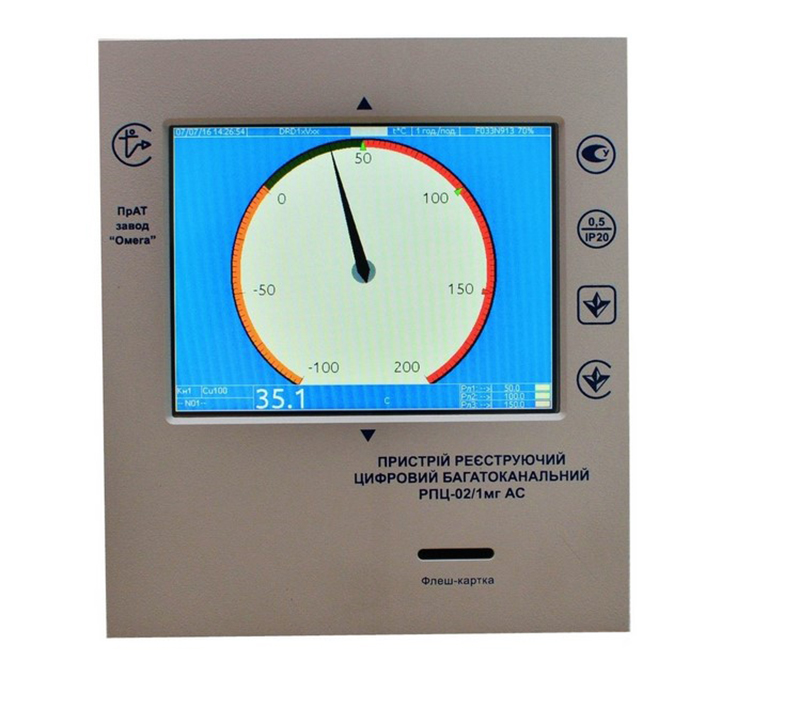

Устройство регистрирующее цифровое многоканальное РПЦ-02/1 мг АС
Описание
Устройства регистрирующие цифровые многоканальные РПЦ-02/1мг АС (далее — устройства) предназначены для:
- Преобразование и регистрации сигналов измерительной информации (электрических сигналов сопротивления термопреобразователей сопротивления, напряжения преобразователей термоэлектрических, унифицированных сигналов силы сопротивления, силы и напряжения постоянного тока) в показы в виде графиков, числовых значений, гистограмм и циферблатов;
- Выдача управляющих сигналов в случае выхода сигналов измерительной информации за установленные пределы;
- Визуализации измерительной информации и хранение в памяти.
Устройстве применяется в составе, измерительных информационных систем и автоматизированных систем управления технологическими процессами (АСУ ТП) атомных электростанций (АС).
Устройства относятся к классу безопасности 2, классификационная отметка 2НК согласно НП306.2.141.
Степень защиты устройств ІР20 по ГОСТ 14254. Класс точности устройств ± 0,5%.
Характеристики
|
Модификации и количество каналов |
Режимы работы и их условное обозначение |
Тип ТСП и условное |
Диапазон входных сигналов |
Диапазоны измерения температуры, ºС |
|
РПЦ-02 /1мг АС |
Pt' 50 (1) |
ТСП 50П |
- |
от минус 100 до 500 |
|
Pt' 100 (2) |
ТСП 100П |
- |
||
|
Pt 50 (3) |
ТСП 50П |
- |
||
|
Pt 100 (4) |
ТСП 100П |
- |
||
|
Cu 50 (5) |
ТСМ 50М |
- |
от минус 100 до 200 |
|
|
Cu 100 (6) |
ТСМ 100М |
от 56,63 до 185,55 Ом |
от минус 100 до 200 |
|
|
Cu 53 (7) |
ТСМ 53М |
от 41,70 до 98,160 Ом |
от минус 100 до 200 |
|
|
ХА(К) (8) |
ТХА ХА(К) |
от минус 3,554 до 45,119 мВ |
от минус 100 до 1100 |
|
|
ХК(L) (9) |
TXK XK(L) |
от минус 5,641 до 66,442 мВ |
от минус 100 до 800 |
|
|
ПП(S) (10) |
ПП(S) |
от 0 до 10,757 мВ |
от 0 до 1100 |
|
|
ВР(А1) (11) |
ВР(А)-1 |
от 0 до 10,757 мВ |
от 0 до 1100 |
|
|
5 мА (12) |
- |
от 0 до 5 мА |
- |
|
|
4 до 20 мА (13) |
- |
от 4 до 20 мА |
- |
|
|
20 мА (14) |
- |
от 0 до 20 мА |
- |
|
|
± 5 мА (15) |
- |
от минус 5 до плюс 5 мА |
- |
|
|
250 мВ (16) |
- |
от 0 до 250 мВ |
- |
|
|
1 В (17) |
- |
от 0 до 1 В |
- |
|
|
10 В (18) |
- |
от 0 до 10 В |
- |
|
|
±50 мВ (19) |
- |
от минус 50 до плюс 50 мВ |
- |
|
|
±0,1 В (20) |
- |
от минус 0,1 до плюс 0,1 В |
- |
|
|
± 1 В (21) |
- |
от минус 1 до плюс 1 В |
- |
|
|
0 до 5 кОм (22) |
- |
от 0 до 5 кОм |
- |
|
|
10 мВ (24) |
- |
от 0 до 10 мВ |
- |
|
|
50 мВ (25) |
- |
от 0 до 50 мВ |
- |
|
|
100 мВ (26) |
- |
от 0 до 100 мВ |
- |
|
|
±10 мВ (27) |
- |
от минус 10 до плюс 10 мВ |
- |
