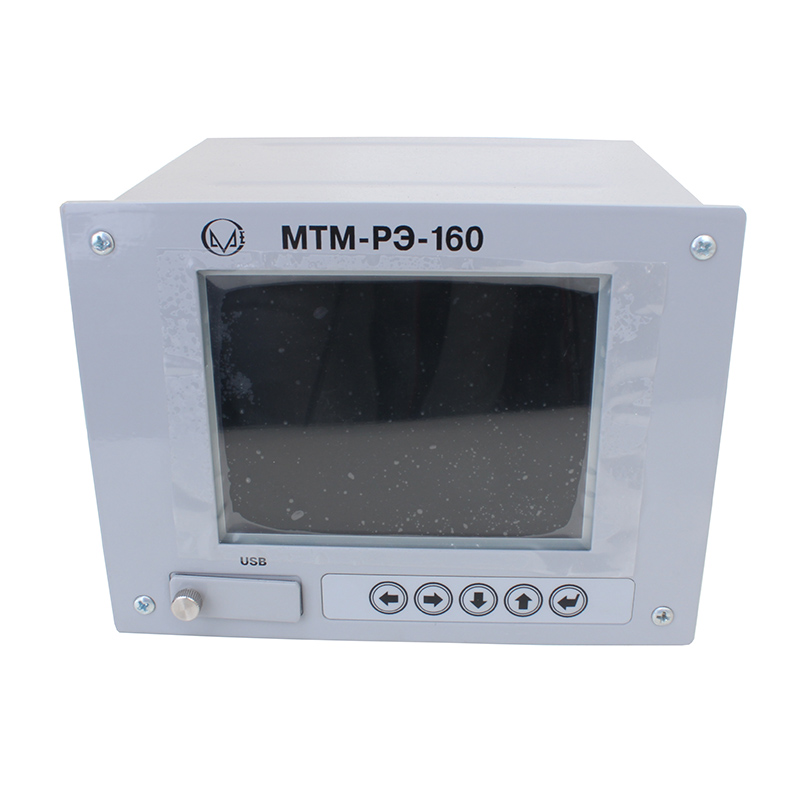

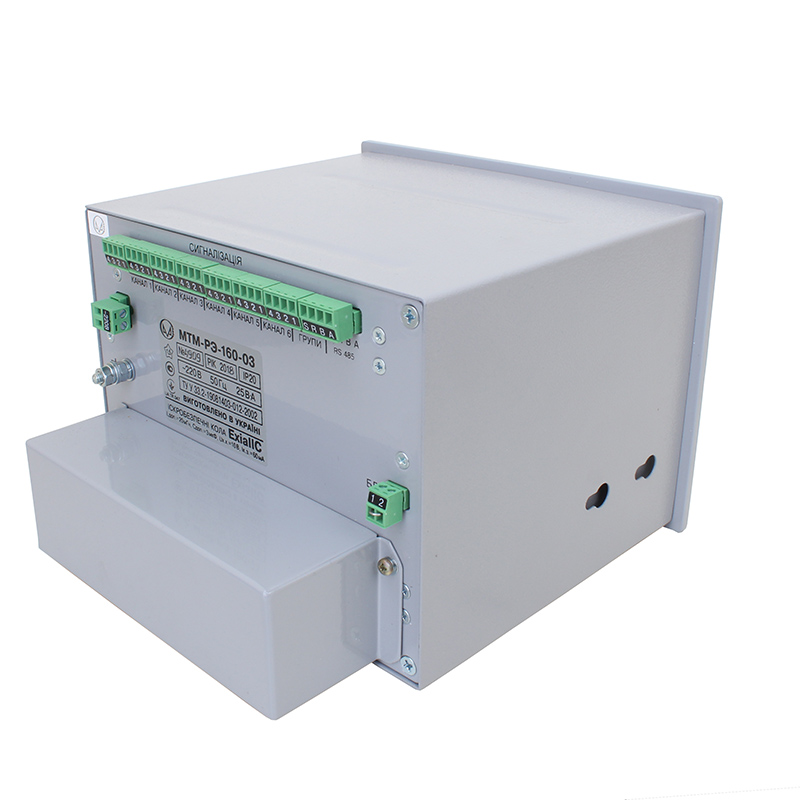

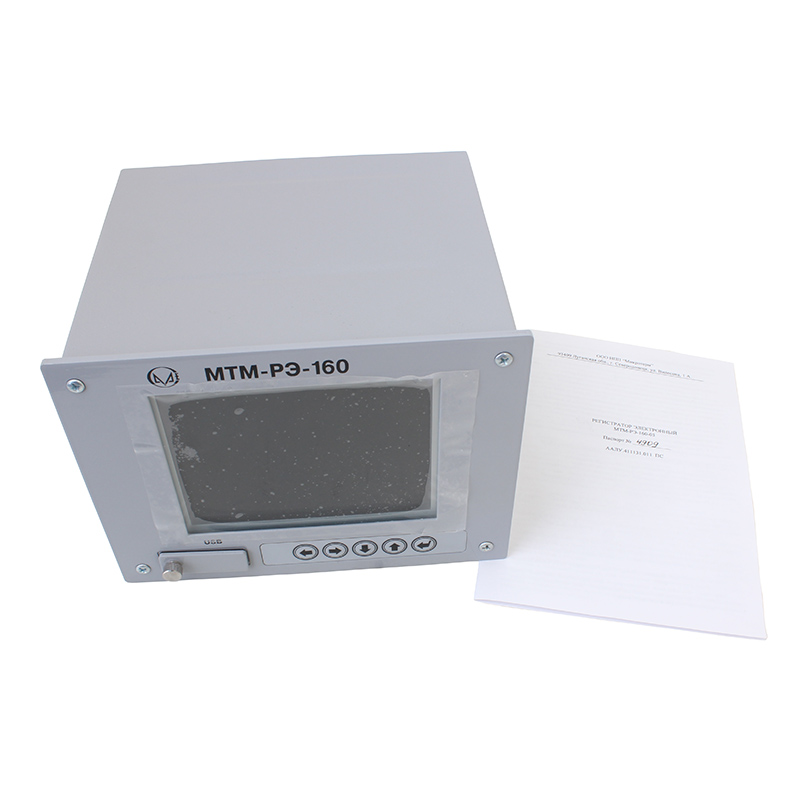

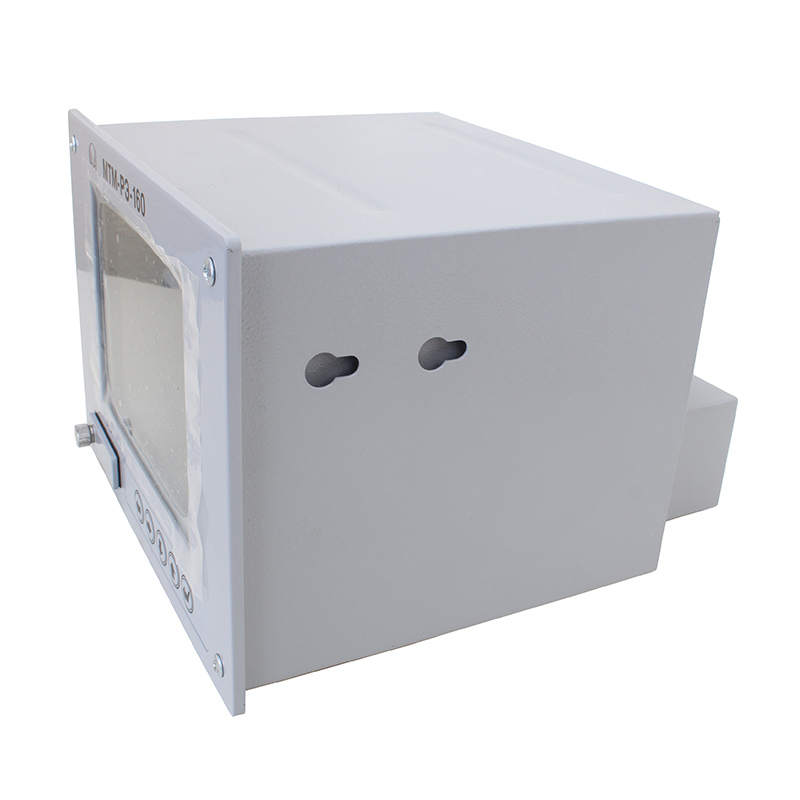

Регистратор электронный (самописец) МТМ-РЭ-160-03, МТМ-РЭ-160-031

Голосов: 1
Документация:
Паспорт(2.85 МБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Регистратор электронный (безбумажный самописец) МТМ-РЭ-160-03, МТМ-РЭ-160-031 предназначен для накопления (архивирования) в энергонезависимой памяти, хранения и отображения информации о состоянии технологического параметра, заданного сигналами термоэлектрических преобразователей (ТП), термометров сопротивления (ТС), сигналами постоянного тока 0...5 мА, 0...20 мА, 4...20 мА, напряжения постоянного тока 0...10 мВ, 0...100 мВ по шести каналам; а также для замены самопишущих приборов, использующих бумажные носители (КСП, КСМ, РП160 и др.)

Не нуждаются в регулярном обслуживании, не требует расходных материалов.

Основные функции

  • число каналов преобразования и архивирования 6;
  • период регистрации в диапазоне 1-60 сек. с дискретностью 1 сек.;
  • искробезопасные входные цепи с маркировкой взрывозащиты "ExiaIIC";
  • подключаемые датчики: ТВР, ТПР, ТПП, ТХА, ТХК, ТМК, ТЖК, ТНН, ТСС, ТСП (50П, 100П), ТСМ (50М, 100М), ТСН(100Н), гр21, гр23, Pt100;
  • автоматическая компенсация термоЭДС "свободных концов" ТП;
  • входные сигналы 0...5 мА, 0...20 мА, 4...20 мА, 0...10 мВ, 0...100 мВ (НСХ преобразования - линейная или извлечение квадратного корня), активный вход сигналов постоянного тока 4..20 мАдля подключения двухпроводного преобразователя;
  • гальваническое разделение входных цепей, цепей питания, цепей сигнализации;
  • сигнализация достижения измеряемым параметром уставок двух уровней (двухпозиционное регулирование). Выход - "сухой контакт";
  • вывод на ЖКИ - графический индикатор следующих данных: текущее время и дата, график изменения параметра, текущее мгновенное значение параметра в цифровом виде, столбчатую диаграмму одновременно по всем каналам. На ЖКИ - графическом индикаторе также отображаются следующие значения и параметры: типы первичных преобразователей (типы и диапазоны входных сигналов), диапазоны измерения, типы уставок и их значения, журнал аварийных срабатываний, архив измерений;
  • сохранение данных при отключении питания;
  • программирование параметров с лицевой панели;
  • связь с внешними устройствами через интерфейс RS485 (протокол обмена MODBUS-RTU Slave);
  • съем информации с помощью блока переноса данных БПД-4М (поставляется по отдельному заказу);
  • съём информации с помощью USB-накопителя;
  • распечатка и просмотр графиков и параметров на персональном компьютере (ПО включается в комплект поставки).

Принцип работы

Первый микропроцессор управляет работой шести независимых идентичных гальванически развязанных аналоговых измерительных каналов, выполненных на микроконтроллерах со встроенным АЦП.

Конфигурация входных цепей микроконтроллеров в зависимости от типа датчика или вида входного сигнала осуществляется различным подключением входных сигналов. Температура свободных концов ТП определяется дополнительным измерительным каналом, гальванически соединённым с 3 каналом. Вместо встроенного датчика температуры свободных концов ТП можно подключить внешний датчик.

Первый микропроцессор, получив данные от аналоговых измерительных каналов, пересчитывает код в физическую величину в соответствии с выбранным типом датчика и единицей измерений, передаёт измеренные величины во второй микропроцессор по командам запроса данных.

Выходные сигналы аналоговых измерительных каналов развязаны от остальной схемы при помощи магниторазвязки, а питание каждого канала осуществляется от отдельного канала шестиканального преобразователя напряжения через блоки искрозащиты.

В регистраторах МТМ-РЭ-160-031 через блоки искрозащиты напряжение питания поступает на входы регистраторов для питания двухпроводных преобразователей.

Второй микропроцессор, используя информацию об измеряемых параметрах, подготовленную первым микропроцессором, передаёт микропроцессору платы дисплея данные в виде графиков, столбчатых диаграмм или текущих значений в цифровой форме, с одновременной записью в энергонезависимую память ППЗУ для последующего просмотра архива. Для определения времени регистрации служат часы реального времени, питающиеся от литиевой батарейки.

Второй микропроцессор также управляет обменом данных по интерфейсу RS485 и передаёт данные специализированному микроконтроллеру для сохранения их на USB-накопителе.

В случае выхода технологического параметра за границы, установленные пользователем, включается реле с соответствующей световой сигнализацией и ведётся журнал срабатываний уставок.

Питание схемы осуществляется от сети переменного тока напряжением 220 В. Выпрямленное после преобразователя напряжения сети напряжение уровня 24 В подается на преобразователь напряжения, формирующий напряжения для питания схемы.

Характеристики

Технические характеристики

Напряжение питания

AC 220 В +10% -15%

Потребляемая мощность, не более

25 ВА

Пусковой ток, не более

3 А при 250 В

Диапазон рабочих температур

+5...+50 °С

Разрешающая способность графика отображения параметра

0,5 %

Основная погрешность цифровых показаний

0,1 %

Входное сопротивление, для входных токовых сигналов, не более

50 Ом

Коммутационная способность выходов реле

250 В/ 1 А

Максимальная коммутируемая мощность

60 Вт пост. тока
125 ВА переменного тока

Степень защиты лицевой панели

IP54

Степень защиты корпуса

IP20

Масса, не более

2,9 кг

Модификации

Исполнения

Шифр

Глубина архива по каждому каналу, точек

Активный вход сигналов постоянного тока 4..20 мА для подключения двухпроводного преобразователя

Размер дисплея

Тип дисплея

МТМ-РЭ-160-03

245 000

Нет

5.7' (145 мм)

320x240
8 цветов

МТМ-РЭ-160-031

245 000

Есть

5.7' (145 мм)

320x240
8 цветов
