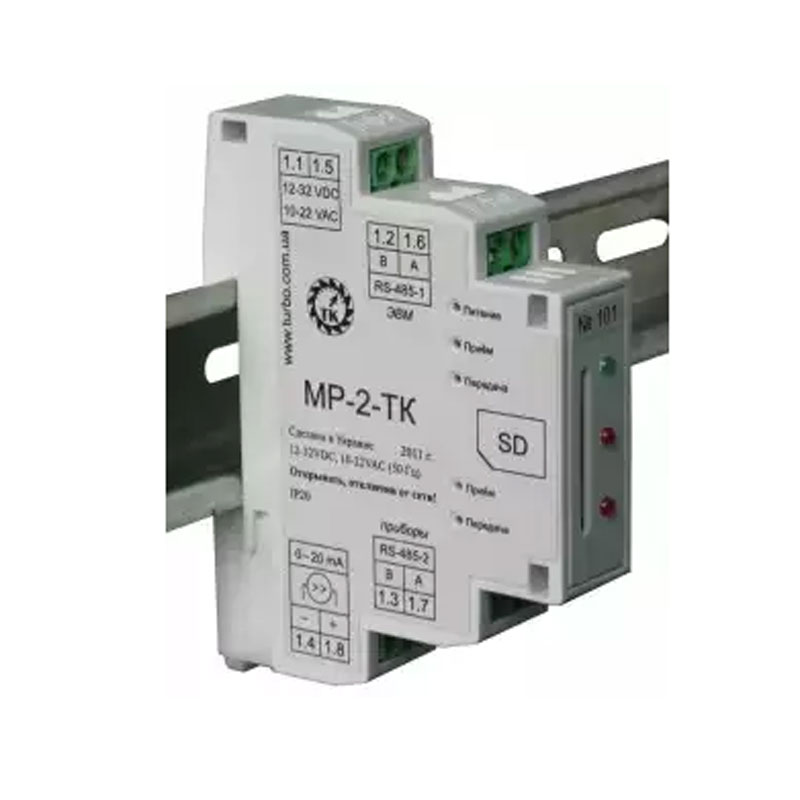

Регистратор МР-2-ТК

Многоканальный регистратор МР-2-ТК является регистрирующим устройством, которое позволяет получать сигналы с цифровых индикаторов и других устройств, используемых интерфейс RS-485 с целью накопления информации и создания резервных архивов. Параллельно с архивированием данных может осуществляться и подключение блоков выносной индикации (для этого используются свободные от опроса и сбора данных каналы).

Особенности регистратора МР-2-ТК

Предложенный регистратор поддерживает возможность получения данных по 32-м независимым каналам. Передача информации происходит посредством применения протоколов Modbus RTU или Modbus ASCII. Регистратор этой модели может работать с унифицированными сигналами от постоянного по функциям тока с размером 0-20 мА или напряжения размером 0…1 В или размером 0…10 В. Для хранения архивных данных применяются SD-карты с объемом в 2 Гб. Для просмотра сформированных архивов можно использовать стандартное ПО в виде OpenOfficeCalc или MicrosoftExel. Благодаря применению специального софта просматривать архивы на персональном компьютере можно без извлечения карты, достаточно только скоммутировать ПК и регистратор.

Как можно архивировать используя регистратор МР-2-ТК

В процессе создания архивов регистратор может использовать один из трех режимов работы: статистический, динамический или аварийный. При использовании статистического метода, записи в архивное отделение производятся исключительно через определенный размер временного интервала, который задается в процессе конфигурирования прибора. Если работать в динамическом режиме архивирования, то данные будут записываться только тогда, когда два последовательно полученных числовых значения будут отличаться на значении порога архивирования, установленного в настройках прибора. Аварийный режим архивирования будет задействован в тот момент, когда на любом одном из измерительных каналов происходит сбой или срабатывает защитное реле.

Количество каналов для контроля:

32

Тип носителя для архивирования / поддержка файловой системы / скорость обработки информации:

SD-карты / FAT16 / 9,6÷115,2 Кбит/с

Защищенность корпуса устройства:

IP20

Использование гальванической развязки:

2-канальная, сбор данных и система верхнего уровня

Показатель системы питания регистратора:

12-32 В (постоянный) / 10-22 В (переменный)

Габариты прибора:

17,8х85х58 мм
