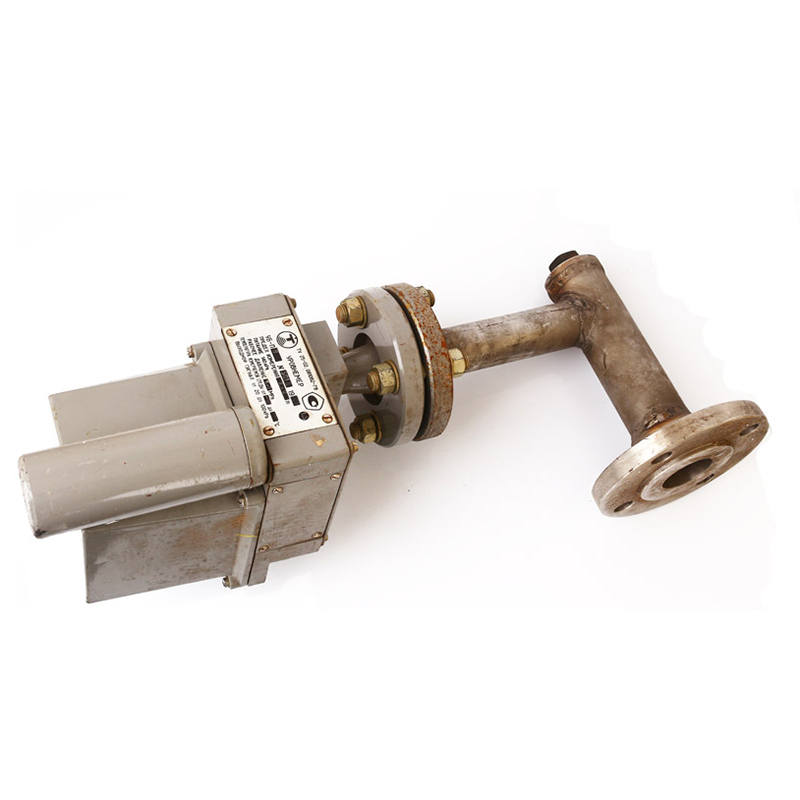

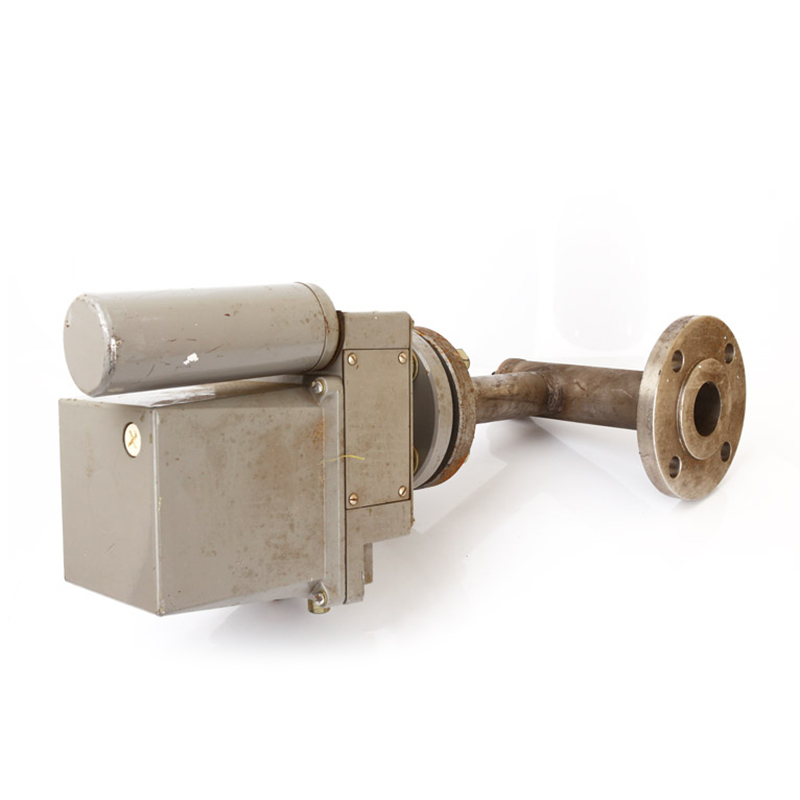

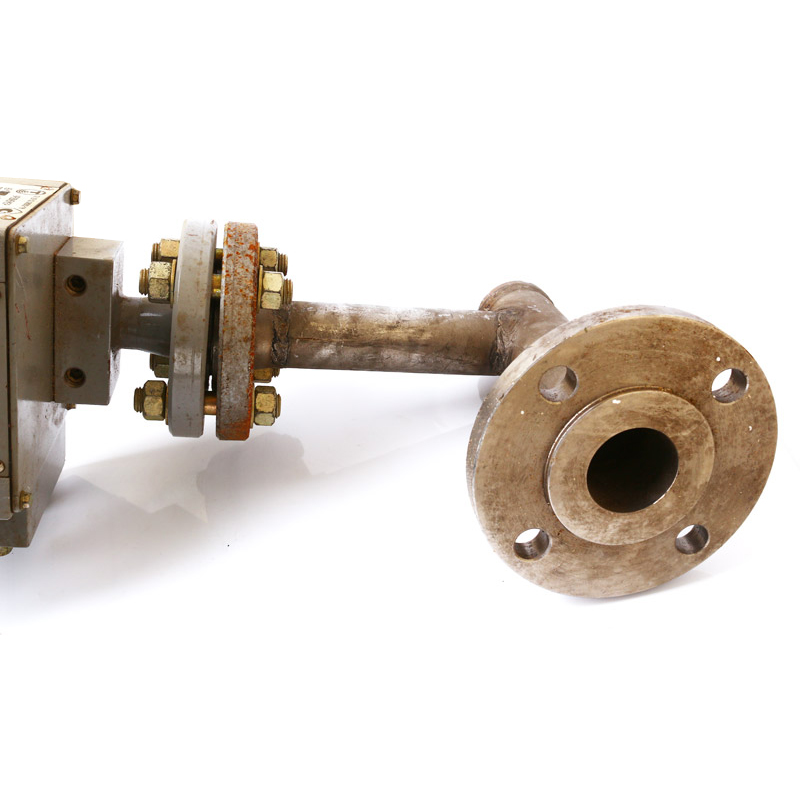

Уровнемер УБ-ПВ

Уровнемер УБ-ПВ по внешним признакам подсказывает, что он буйковый.

Применение уровнемера УБ-ПВ

Уровнемер задействуется при рабочих действиях, которые должны проводиться в автоматическом контроле, навигации, управлении и одновременно регулировать определенные типы процессов в технологических функциональных системах. Такая система, обычно, занимается сбором и выдачей информативных данных о том, на каком уровне сейчас находится жидкость в резервуарном помещении. Либо же выполняется функция о показателе уровня раздела фаз, которые расположены под давлением любого из двух типов: вакуумметрическое давление или избыточное давление. Подача информации осуществляется как унифицированный выходной сигнал пневматического характера.

Существует два варианта исполнения для климатических условий: стандартное исполнение У для температуры до 50 градусов и размером влажности меньше 97 процентов; исполнение Т (тропики) для температуры 50 градусов и полной (100%) влажности. Жидкость измерения может быть категорически разной: нефть или вода; газ в сжиженном исполнении; нефтяные продукты темного или светлого цвета.

Работа, внешние параметры

Буек нашего уровнемера имеет форму цилиндрического тела. При этом буек считается непосредственно элементом для измерения. Буек, плавая по поверхности измеряемой жидкости, во время изменения уровня начинает передачу усилия. Усилие имеет пропорционную зависимость от размера изменения. Подача информации идет на заслонку рабочего пневматического преобразователя. То есть прибор работает по закону древнего ученого Архимеда. То есть выталкиваемая сила, воздействует на помещенный в жидкостный материал буек. За счет сего процесса определяется линейная зависимость между измеряемым показателем и размером силы у воздушного потока, местом выхода которого является сопло пневмопреобразователя.

Подача сигнала происходит за счет трубчатой линии оперативной передачи данных. Длина линии может достигать 302 метров, при этом размер ее внутреннего диаметра равна 6 миллиметров. Можно применять трубу, у которой диаметр внутренности 4 миллиметра, это приводит к уменьшению размера длины передачи сигнальных данных до размера в 150 метров.

  • Уровень измерения колеблется от 1 метра до 2 метров.
  • Жидкость, за уровнем которой мы следим, должна быть с плотностью в пределе 0,5 грамм … 2,5 грамм на кубический сантиметр.
  • Избыточные давления не должны превышать 4 мегаПаскаль.
  • Буев имеет диаметр 14 миллиметров.
  • Одна секция в буйке имеет длину в 1 метр. Всего секций две.
  • Общая длина буйка достигает двух метров.
  • Выходной сигнальный показатель имеет промежуток давления минимум 20 кПа максимум 100 кПа.
  • Показателем класса точности считается показатель 1,5.
  • При рабочем режиме, за минуту расходуется сжатый воздух в размере 3 литров.
  •  Безопасной вибрацией считается показатель в 0,035 миллиметра.
  • Масса буйка равна 2,4 килограмма.
  • Общая масса всего комплекта достигает 24 килограмма без деревянной упаковки.
