Указатель уровня жидкости 12с11бк №6
Описание

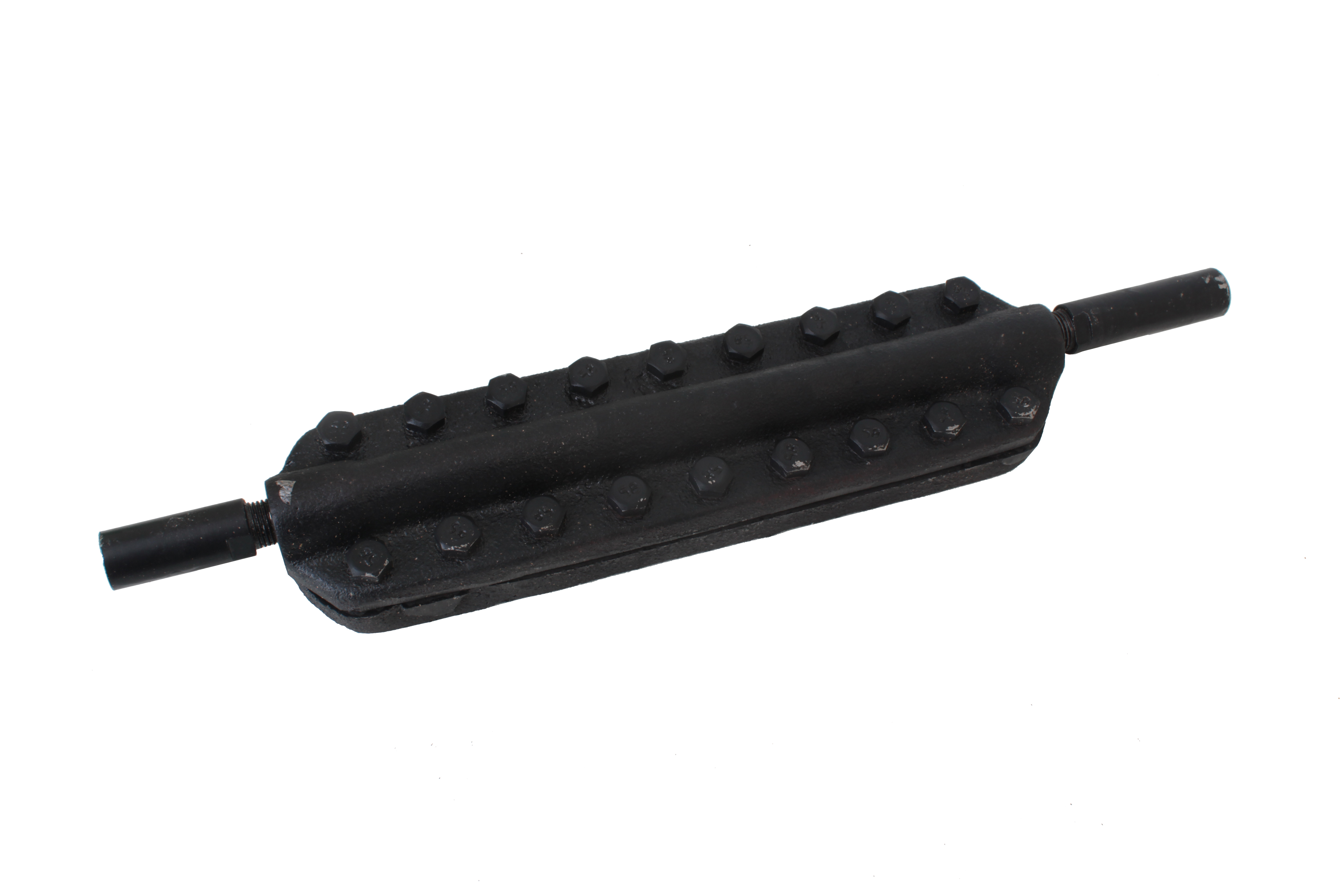

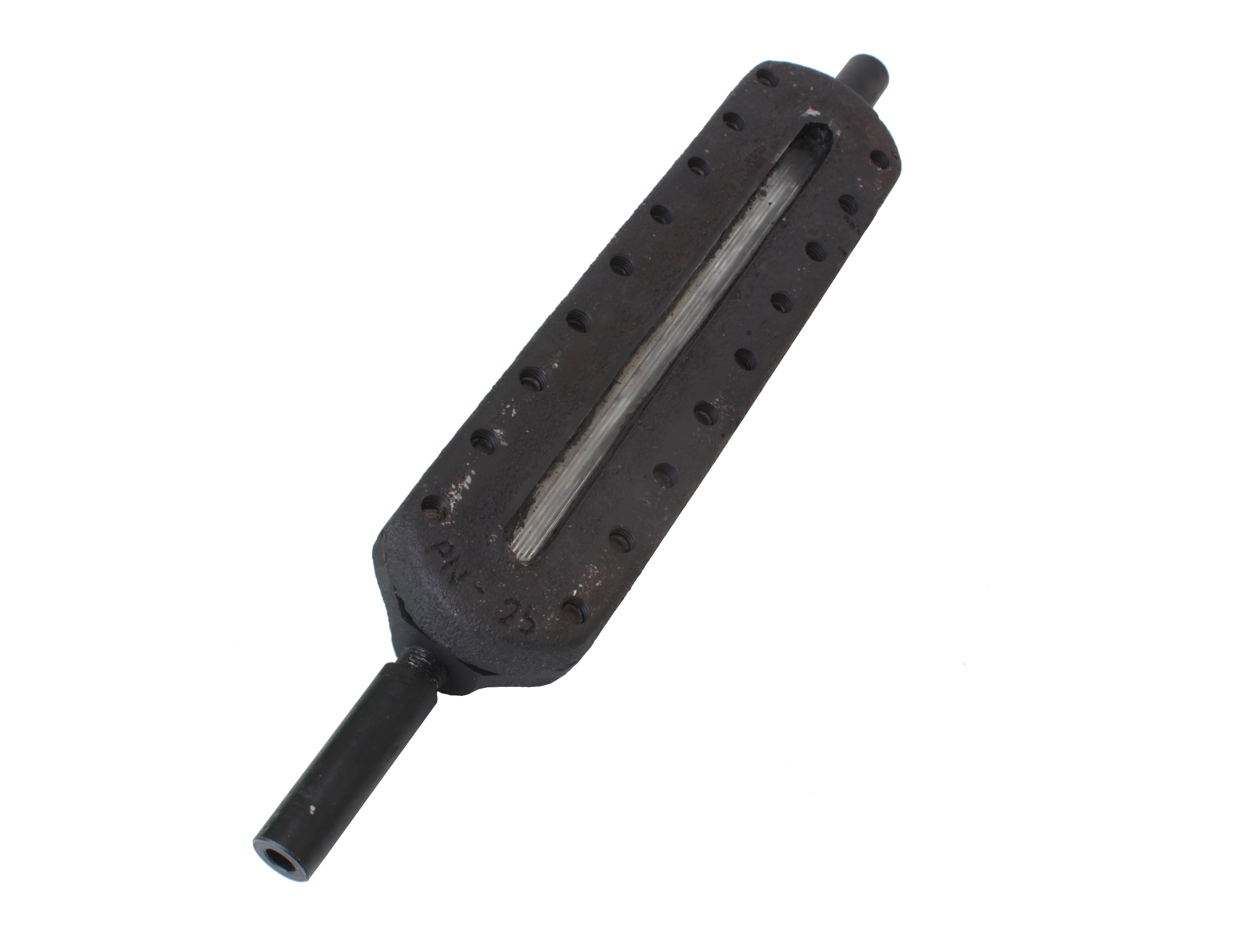

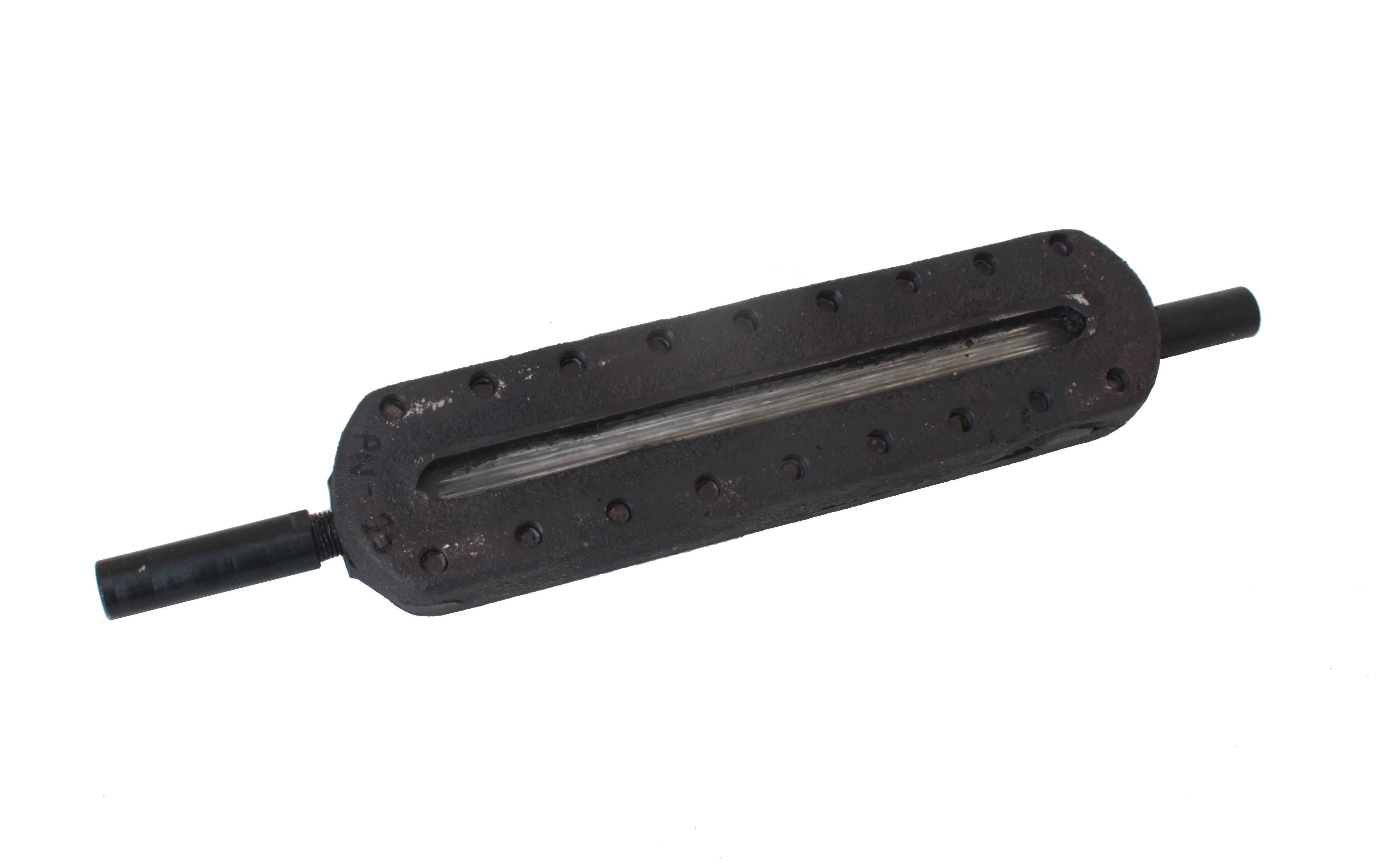

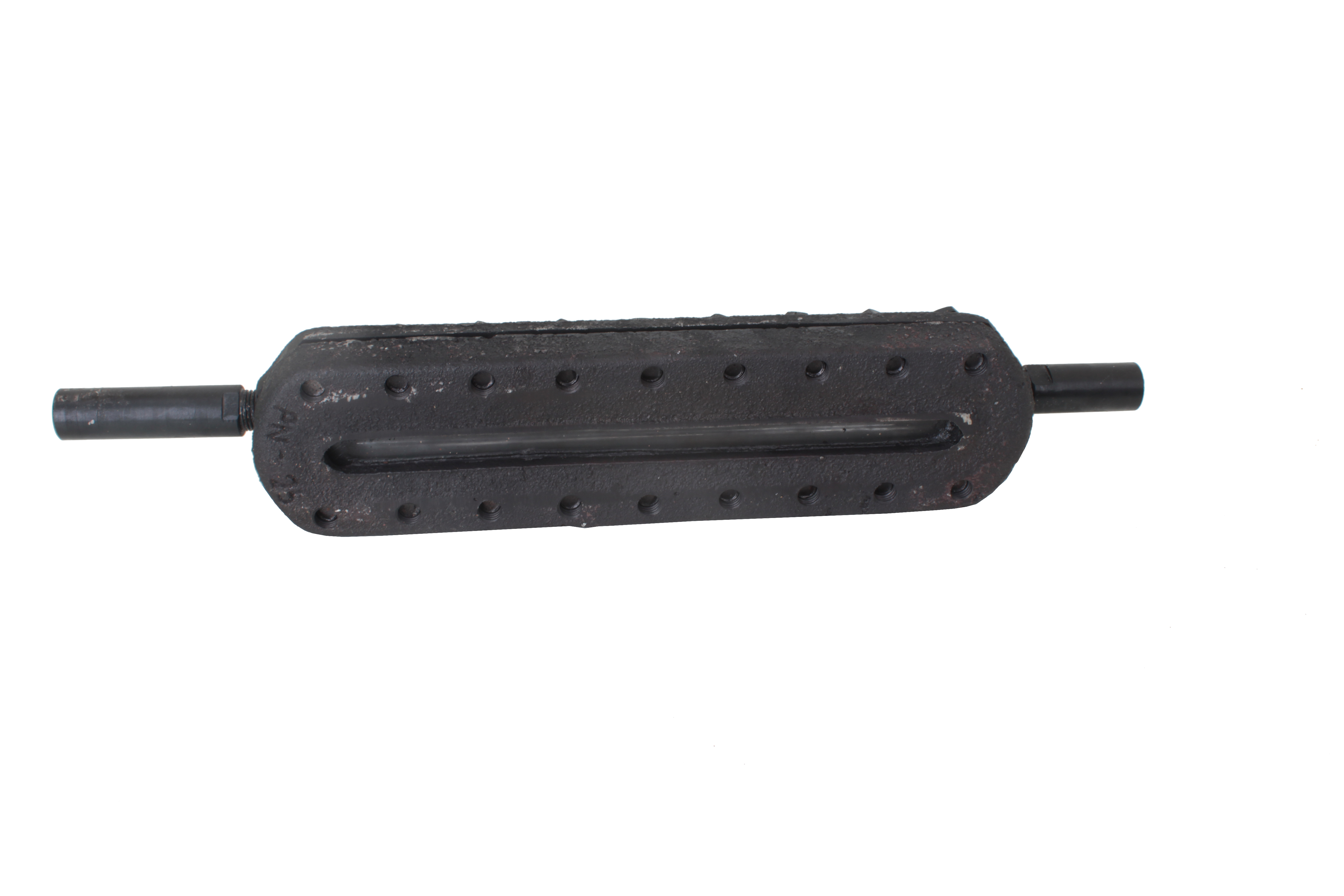

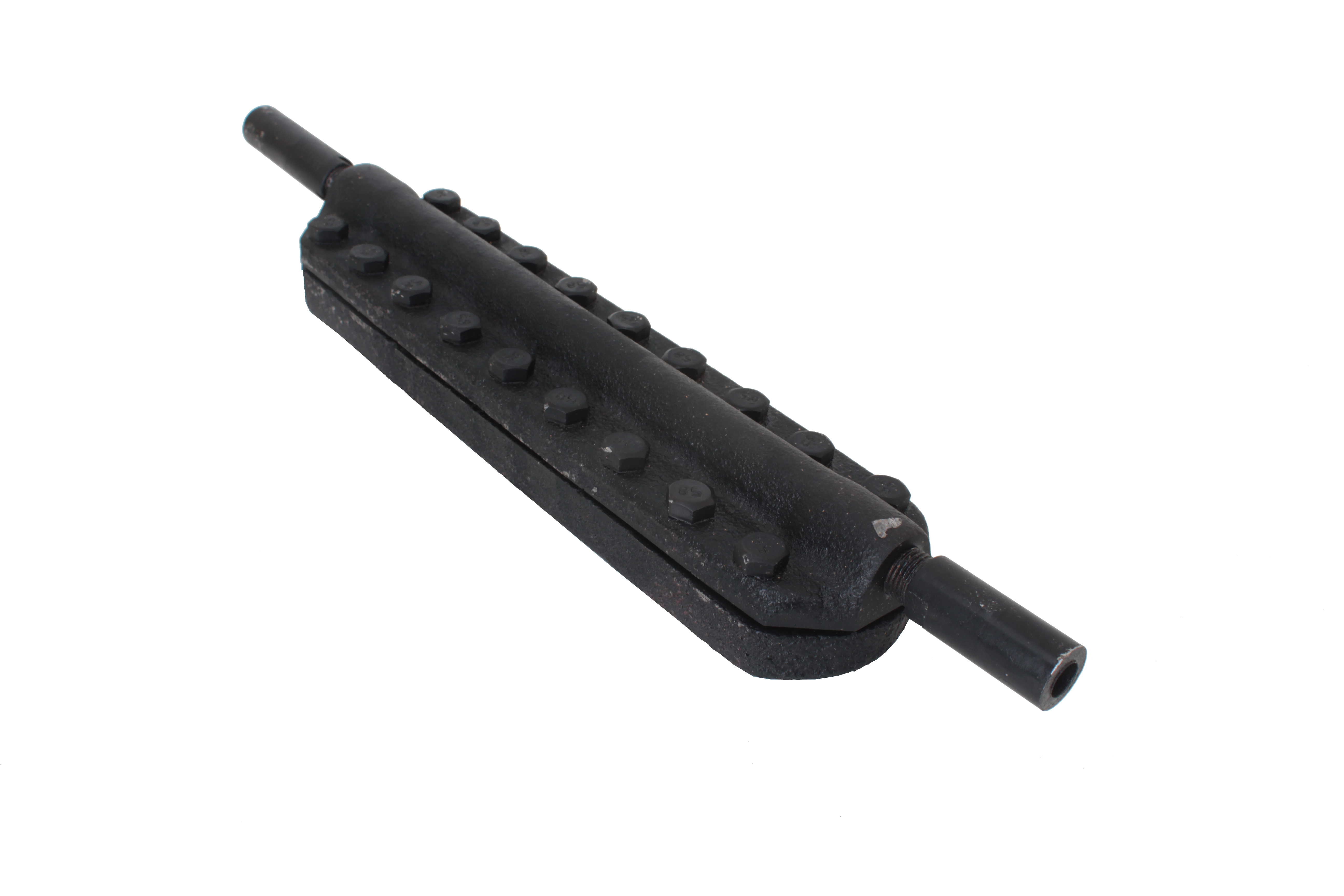

Указатель уровня жидкости 12с11бк №6 применяется на запорных устройствах, устанавливаемых на котлах, сосудах, аппаратах и резервуаров для воды и других жидких не агрессивных сред. Давление 2,5 МПа. Температура 250 ºС. Рамка указателя уровня состоит из корпуса и крышки, между которыми вставляется стекло Клингера или Дюренса.
Примечание
Указатели уровня могут поставляться как отдельно, так и в комплекте со стеклом (стекло указателя уровня, стекло Клингера, стекло Дюренса) и запорными устройствами (12Б1бк, 12Б2бк, 12Б3бк,12с13бк, 12нж13бк)
Характеристики
| Материал корпуса и крышки | сталь марки 12х18н10т |
| Рабочее давление Ру, кгс/см2 | 25 |
| Рабочая температура tmax, оC | до +250 |
| Рабочаясреда | вода, пар |
|
Наименование указателя уровня |
Размеры, мм | Масса, кг | ||
| H | H1 | H2 | ||
| 12с11бк №2 | 162 | 124 | 300 | 2,3 |
| 12с11бк №4 | 224 | 174 | 360 | 3,0 |
| 12с11бк №5 | 254 | 204 | 390 | 3,4 |
| 12с11бк №6 | 284 | 234 | 420 | 3,8 |
| 12с11бк №8 | 354 | 304 | 490 | 4,6 |
| 12с11бк №9 | 374 | 324 | 510 | 7,6 |
