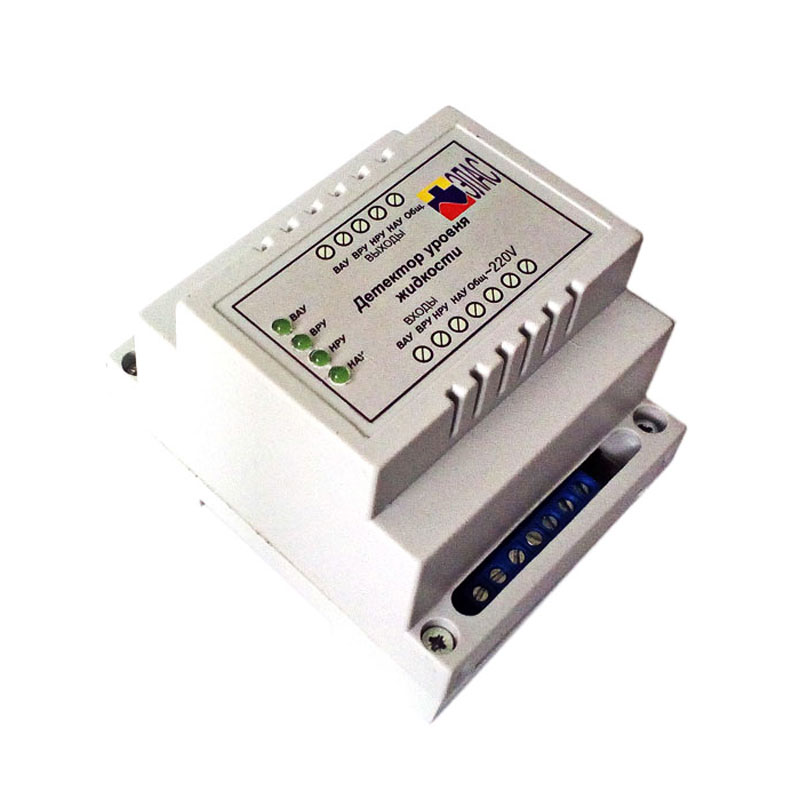

Детектор ДУЖ

Детектор уровня жидкости ДУЖ поддерживает работоспособность аппаратуры для контроля и поддержания уровня жидкости в составе автоматических систем постоянного контроля и местного управления паровых котлов, накопительных емкостей и других. Устройство поставляется в пластмассовом корпусе с возможным крепежом на DIN- рейку.

Бесперебойная работа прибора возможна при соблюдении оптимальных условий окружающей среды:

  • Оптимальная температура воздуха от 0 до 60 °С.
  • Допустимая относительная влажность воздуха – 80%.
  • Максимально допустимая вибрация – 25 Гц, при амплитуде – 0,1.
  • Максимальная напряженность постоянного или переменного электрического поля – 4000 А\м.

При соблюдении условий эксплуатации, на прибор, распространяется гарантия завода изготовителя, срок гарантии составляет - 1,5 года. Гарантийный срок отсчитывается с первого часа начала работы этого прибора. При проведении ремонтов следует помнить, что гарантийное и пост гарантийное обслуживание может проводиться только на предприятии изготовителе.

Устройство и работа детектора ДУЖ

 Принцип работы прибора заключается в измерении сопротивления между, погруженным в резервуар, электродом и стенками резервуара. Так - как у воздуха сопротивление намного выше чем у жидкости, то при ее отсутствии контрольная цепь прибора оказывается разомкнутой, при появлении жидкости, происходит резкое уменьшение сопротивления, между электродом и резервуаром и цепь замыкается. При замыкании цепи, на корпусе прибора, загорается соответствующий светодиод. При измерении сопротивления на электроды подается переменное напряжение, это сделано для того, чтобы предотвратить их электрохимическую коррозию.

Прибор поставляется с предустановленными, заводскими, настройками и не оснащен настроечными элементами, и не требует регулярного технического обслуживания. При проведении ремонта или профилактическом осмотре производится очистка устройства от пыли и подтяжка контактных клемм.

Детектор уровня жидкости ДУЖ работает при рабочих условиях:

№ п\п

Характеристика

Значение

1

Питающее напряжение, В, Гц

220, 50

2

Используемая мощность, Вт

2

3

Доступные выходы

Оптическая пара, открытый тип коллектора

4

Ток работы выходного ключа, mА

50

5

Рабочее напряжение выходного ключа, В

35

6

Вес прибора, кг

0,5

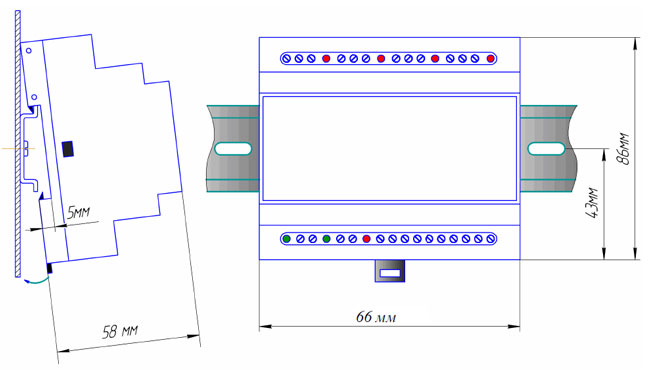

размеры детектора ДУЖ

Габариты детектора

В комплект поставки устройства входит:

  • Непосредственно детектор уровня жидкости.
  • Паспорт устройства.
