Уровнемер КРУ-1Р

No votes yet
Категория:

Уровнемер КРУ-1Р предназначен для непрерывного измерения уровня жидких сред.

Типоисполнение

В зависимости от условий эксплуатации уровнемеры имеют исполнения, отличающиеся:

  • диапазоном измерений;
  • значением рабочего давления измеряемой среды,
  • конструктивным исполнением первичного преобразователя (коаксиальный, тросовый, двухстержневой).

Уровнемеры КРУ-1Р имеют специальное исполнение, которое включает:

  • встроенный канал прямого измерения температуры измеряемой среды,
  • каналы вычисления (косвенный метод) объема и массы.
Технические характеристики
Параметры Значение
Диапазон измерений уровня до 16 м
Пределы допускаемой основной погрешности ± 5; ± 10 мм
Температура измеряемых сред от -50 до +300 °C
Давление измеряемой среды до 25 МПа
Выходные сигналы
  • визуальный
  • цифровой
на цифровом табло вторичного преобразователя
по интерфейсу RS-485
Напряжение постоянного тока 27 В

Устройство и принцип действия

В основу принципа работы уровнемера положен метод импульсной рефлектометрии, заключающийся в передаче по длинной линии короткого электрического импульса, который достигая неоднородности (границы раздела сред) отражается.

В состав уровнемеров КРУ-1Р входит первичный, и вторичный преобразователи. Первичный преобразователь имеет моноблочное исполнение.

Первичный преобразователь содержит установочный фланец, на котором с помощью специального изолятора закреплен чувствительный элемент, представляющий собой волновод, длина которого определяет диапазон измерения уровня.

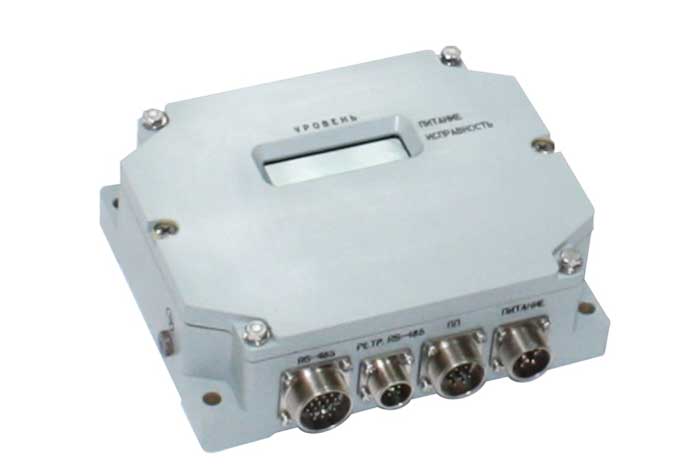

Вторичный преобразователь обеспечивает питание первичного преобразователя, индикацию выходного сигнала и сопряжение с системами верхнего уровня по интерфейсу RS485.

Эксплуатация

Оптимальными условиями для использования уровнемера КРУ-1Р являются:

  • температура окружающей среды от -10 до+55 °С,
  • относительная влажность воздуха до 100% при температуре 50°С (без выпадения росы).
