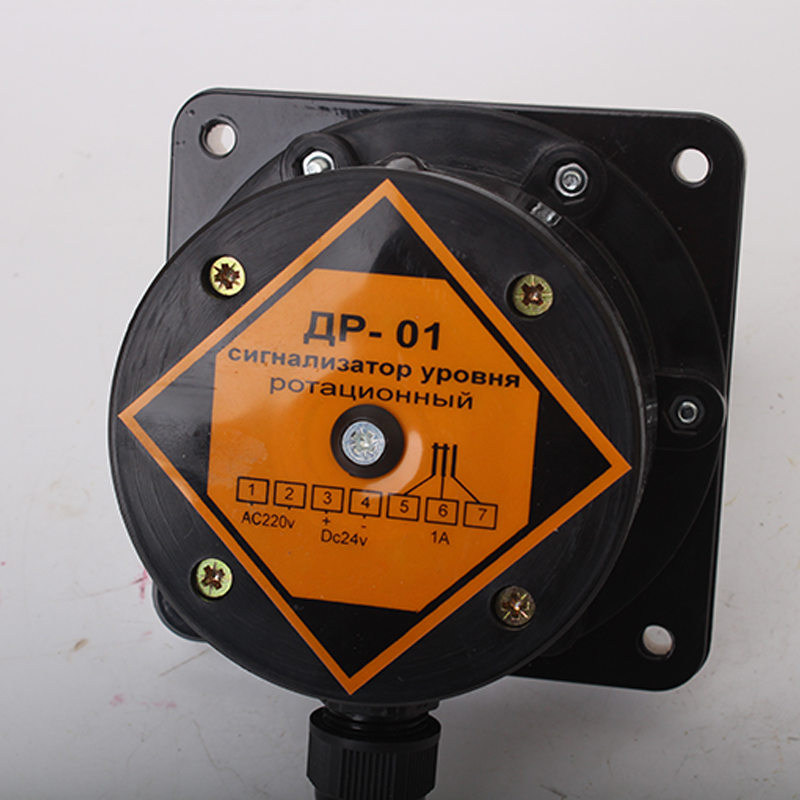

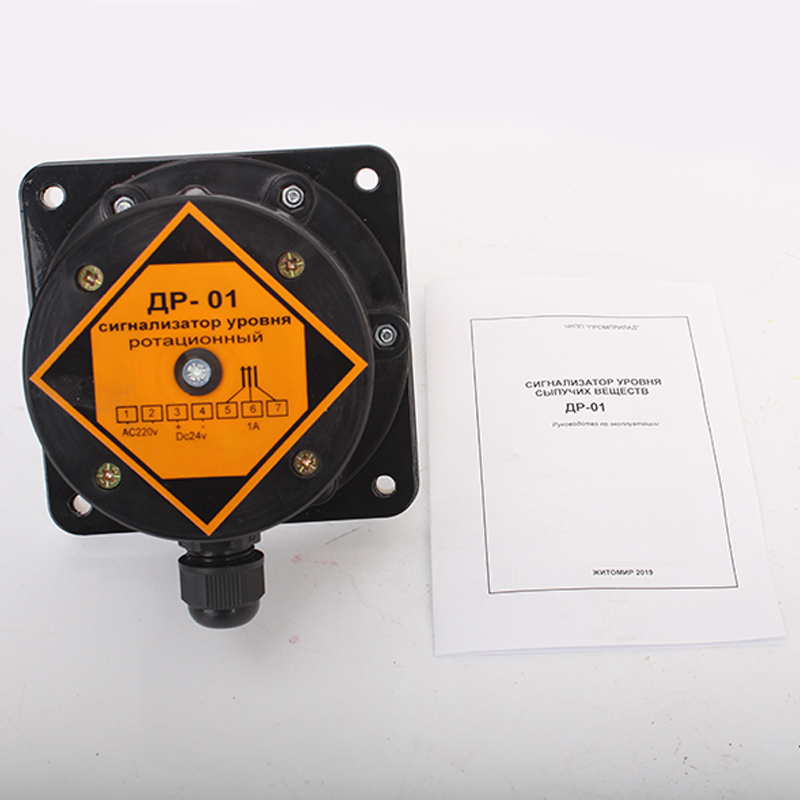

Датчик уровня ротационный ДР-01

Датчик уровня бункерный ротационный ДР-01 предназначен для сигнализации уровня сыпучих веществ в технологических емкостях и баках, самотеках, трюмах речного и морского транспорта. Сигнализатор уровня ДР-01 является новой разработкой и функционально заменяет сигнализатор уровня СУМ-1М .

Устройство и принцип работы

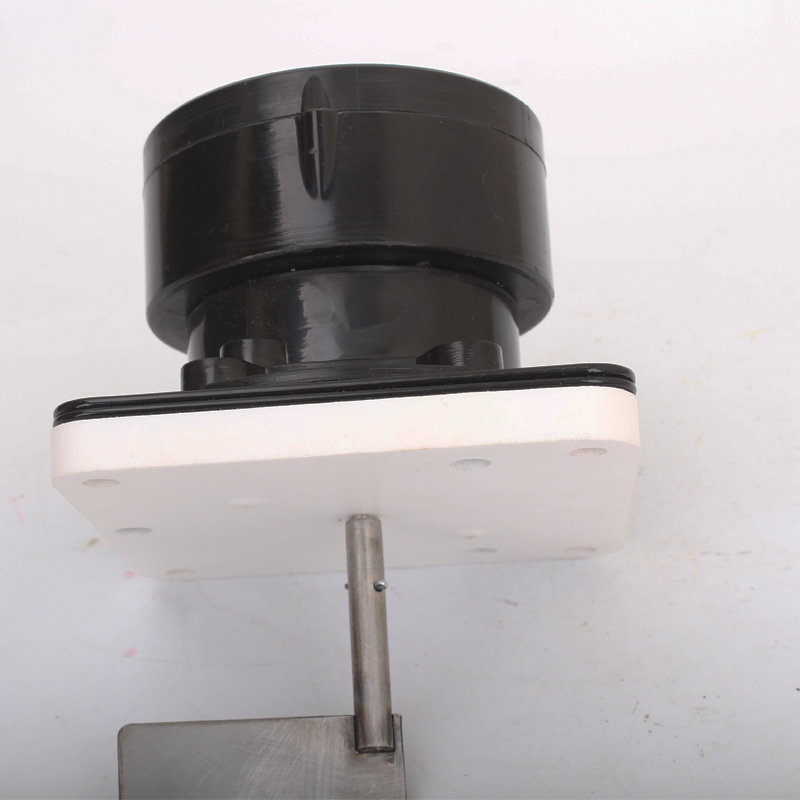

Корпус датчика состоит из ударопрочной термопластической смолы (пластик АБС) и металлического фланца, и фторопластовой защитно панели.

ДР-01 состоит из двух полостей. В передней полости датчика расположен шаговый  двигатель и плата управления. В задней полости расположена клеммная колодка и импульсный блок питания.  На валу электродвигателя через тифлоновую прокладку установлена лопатка с нержавеющей стали. Без наличия продукта в бункере лопатка свободно вращается. При попадании продукта на лопатку ротор шагового двигателя останавливается и скользит в магнитном поле, после чего плата управления выдает сигнал на включение выходного реле.

В датчиках электромеханического ДР-01 измерительная лопасть (лопасть выполненная в виде «флажка» для облегчения монтажа датчика в технологическое отверстие в стенке или крышке резервуара) приводится в действие электромотором. При увеличении уровня материала увеличивается механическая нагрузка на лопасть. Появляется реактивный момент, который используется для воздействия на механический выключатель, в результате чего вращение мотора прекращается, и замыкаются исполнительные контакты реле. Возникновение реактивного момента сопровождается ростом тока, потребляемого электромотором. Изменение тока является управляющим сигналом для остановки мотора и формирования электронного или релейного выходного сигнала. Когда происходит снижение уровня материала лопасть освобождается, и двигатель снова приводится в исходное состояние.

Преимущества ротационных датчиков

• простота и надежность конструкции;
• не требуется постоянного обслуживания;
• высокая стабильность срабатывания;
• возможность установки датчика на различной высоте;
• простой монтаж;
• устойчивость к наличию в воздухе пыли и налипанию;

Область применения

• аграрная промышленность;
• пищевая промышленность;
• производство строительных смесей;
• химическая промышленность;
• деревообработка;
• фармацевтика и т.п.

Условия эксплуатации

Нормальная работа датчика ДР-01 гарантируется при температуре воздуха от -20С до +50С и относительной влажности 30 - 90%.

Прибор не предназначен для эксплуатации:

• взрывоопасных помещений;
• воздействия тряски и ударов.
