Указатель уровня 16.112

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

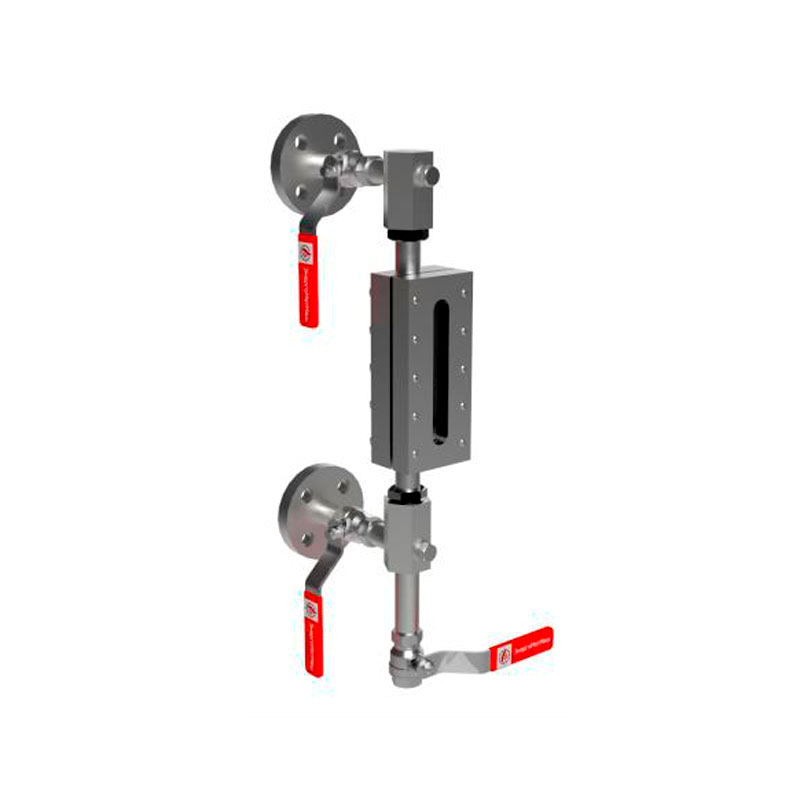

Указатель уровня арт.16.112 предназначен для наблюдения за уровнем жидкости в различных сосудах под давлением.

Область применения

Указатели уровня используются на следующих паровых котлах:

  • Е-0,4-0,6;
  • Е-1,0-0,9; Е-1,6-0,9; Е-2,5-0,9;

Также указатели уровня арт.16.112 устанавливают на других паровых котлах, конденсатных баках и баках запаса воды.

Характеристики

Параметры Значения
Рабочая среда вода, водяной пар, конденсат с показателем рН = 9,5 - 10,5
Рабочая температура не более 180оС
Рабочее давление не более 0,8МПа
Габаритные размеры
№ рамки Размер стекла, мм L,мм* А,мм В,мм С,мм** D,мм Вес,кг
2 140*34*17 320 520 117 85(105) 30(37,5) 6,7
3 160*34*17 360 570 137 85(105) 30(37,5) 7,1
4 190*34*17 390 600 167 85(105) 30(37,5) 7,9
5 220*34*17 420 630 197 85(105) 30(37,5) 8,6
6 250*34*17 435 665 227 85(105) 30(37,5) 9,2
7 280*34*17 490 700 257 85(105) 30(37,5) 9,8
8 320*34*17 520 730 297 85(105) 30(37,5) 10,2
9 340*34*17 540 750 317 85(105) 30(37,5) 10,9
Перечень применяемых материалов
№ поз. Наименование детали Кол-во Материал
1 Фланец Ду20, Ру16 2 Сталь 3
2 Кран шаровой резьбовой 3 н/ж сталь
3 Корпус запорных устройств 1 09Г2С
4 Рамка указателя уровня арт.25.117 1 09Г2С
5 Стекло рифленое с паронитными прокладками 1 Стекло/паронит

Схемы

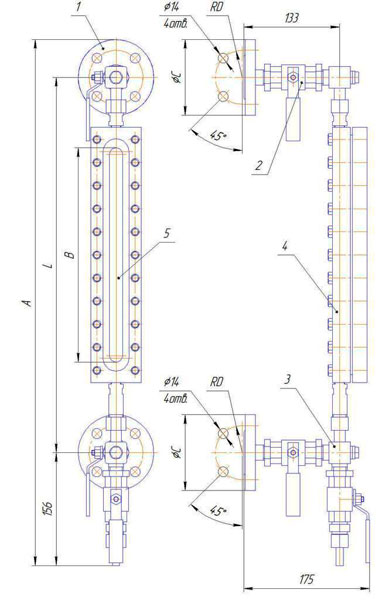

Рис.1.Чертёж указателя уровня стального арт.16.112

Рис.1.Чертёж указателя уровня стального арт.16.112
