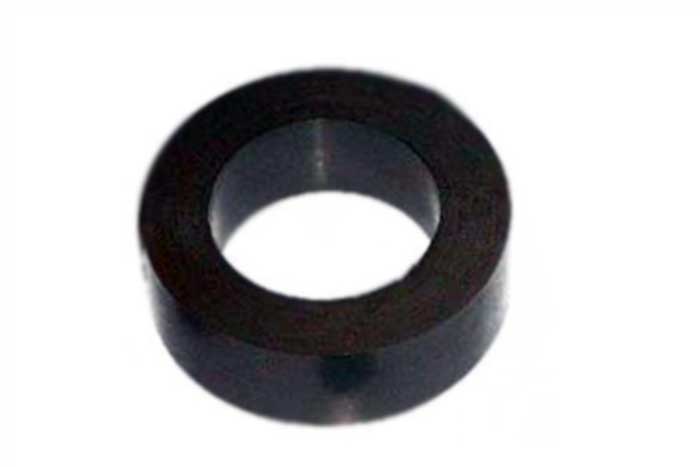

Тороидальный магнитопровод ОЛ

Голосов: 8
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Тороидальный магнитопровод ОЛ Используются при изготовлении силовых маломощных одно-фазовых трансформаторов, предназначенных для радиотехнической и электронной аппаратуры.

Характеристики

Технические характеристики
Наименование магнитопровода Габаритная мощность, Вт Сечение, см.кв. Расчетный вес, кг
ОЛ 28/47-17 14,1 1,62 0,140
ОЛ 25/45-20 13,9 2,00 0,165
ОЛ 26/42-25 15,0 2,00 0,160
ОЛ 30/45-25 18,8 1,88 0,166
ОЛ 35/55-20 27,3 2,00 0,210
ОЛ 35/55-25 34,1 2,50 0,265
ОЛ 40/65-25 55,7 3,13 0,385
ОЛ 40/70-25 66,9 3,75 0,485
ОЛ 40/65-30 66,9 3,75 0,463
ОЛ 40/70-30 80,3 4,50 0,580
ОЛ 40/65-35 87,0 4,38 0,540
ОЛ 45/80-30 118,5 5,25 0,770
ОЛ 50/80-30 125,7 4,50 0,685
ОЛ 50/85-30 146,3 5,25 0,830
ОЛ 55/85-30 151,8 4,50 0,740
ОЛ 50/85-35 170,7 6,13 0,970
ОЛ 65/90-30 176,7 3,75 0,680
ОЛ 65/95-30 212 4,50 0,845
ОЛ 65/110-30 318 6,75 1,390
ОЛ 60/110-35 351 8,75 1,750
ОЛ 70/110-35 382 7,00 1,480
ОЛ 65/125-40 565 12,0 2,680
ОЛ 65/130-40 612 13,0 2,980
ОЛ 70/135-40 710 13,0 3,130
ОЛ 80/160-45 1285 18,0 5,080
ОЛ 120/180-50 2409 15,0 5,290
ОЛ 65/125-55 777 16,5 3,690
ОЛ 70/130-55 901 16,5 3,880
ОЛ 65/135-55 907 19,2 4,530
ОЛ 75/135-55 1035 16,5 4,070
ОЛ 75/155-55 1380 22,0 5,950
ОЛ 85/155-55 1551 19,2 5,430
ОЛ 80/165-55 1668 23,4 6,740
ОЛ 95/175-55 2214 22,0 6,990
ОЛ 80/160-70 1998 28,0 7,900
ОЛ 90/170-70 2530 28,0 8,560
ОЛ 85/175-80 2900 36,0 11,010
ОЛ 100/175-80 3345 30,0 9,710
ОЛ 95/185-80 3623 36,0 11,860
ОЛ 100/190-80 4014 36,0 12,280
ОЛ 110/230-110 8906 66,0 26,400
